Интермедиате рукоять трубопроводы — HITACHI EX400-5

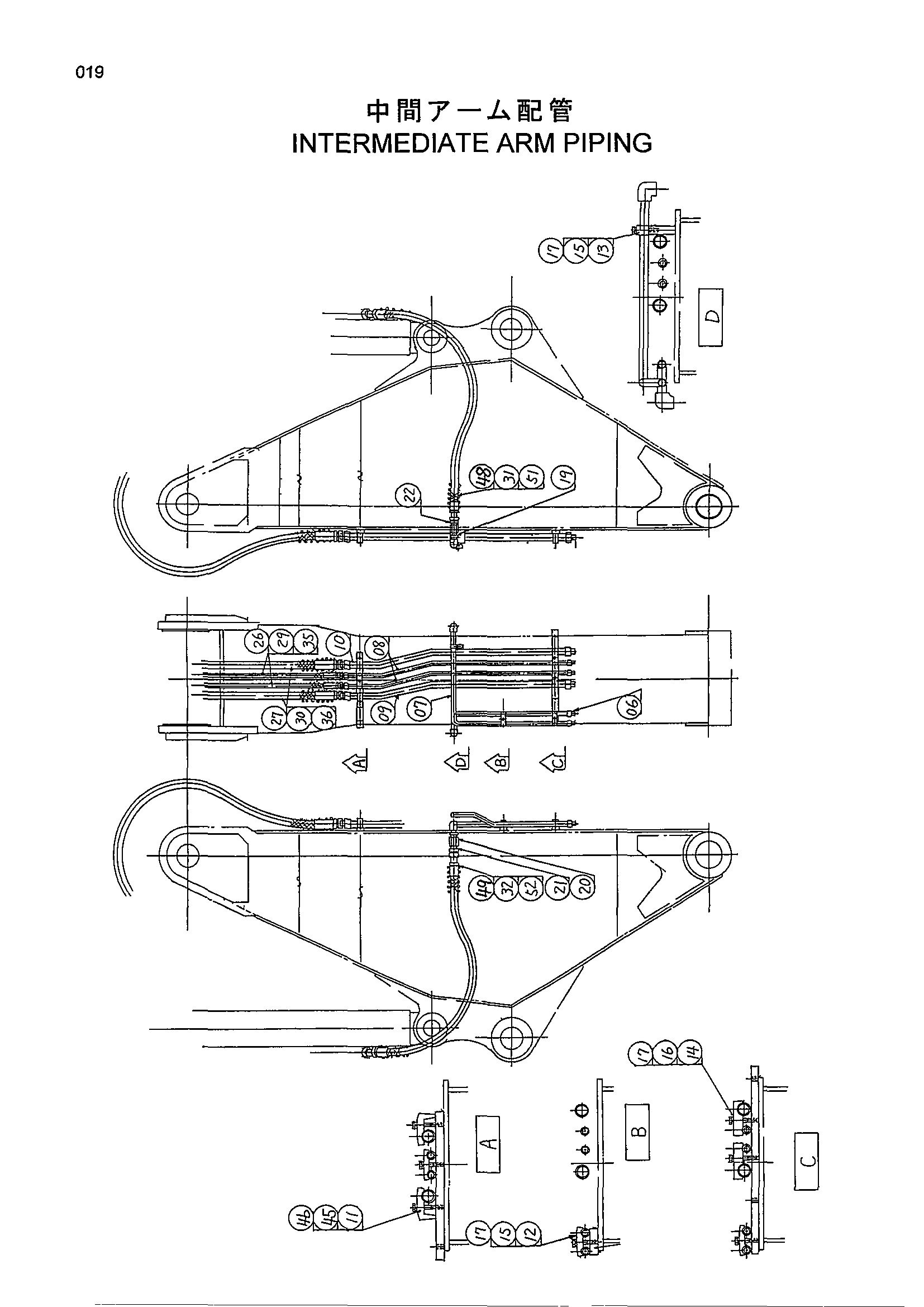

Заводская схема «Интермедиате рукоять трубопроводы» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | TA41913 | Трубка | 1 |
| 07 | TA41914 | Трубка | 1 |
| 08 | TA41917 | Трубка | 2 |
| 09 | TA41916 | Трубка | 1 |
| 10 | TA41915 | Трубка | 1 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | 4189858 | Хомут трубки | 3 |
| 13 | 4190125 | Хомут трубки | 1 |
| 14 | TA41931 | Хомут трубки | 2 |
| 15 | J901250 | Болт | 4 |
| 16 | J901265 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 6 |
| 19 | 94-1903 | Адаптер | 2 |
| 20 | 94-0678 | Разъём S | 2 |
| 21 | 4209818 | Адаптер | 1 |
| 22 | 4208967 | Адаптер | 1 |
| 26 | 4149930 | Шланг | 2 |
| 27 | 4156486 | Шланг | 2 |
| 29 | 4070691 | Защита шланга | 2 |
| 30 | 4053618 | Защита шланга | 2 |
| 31 | 4053611 | Защитный кожух | 1 |
| 32 | 4053619 | Защитный кожух | 1 |
| 35 | 4073051 | Шайба | 4 |
| 36 | 4073052 | Шайба | 4 |
| 45 | J901265 | Болт | 2 |
| 46 | A590912 | Пружинная шайба | 2 |
| 48 | 4196297 | Шланг | 1 |
| 49 | 4197711 | Шланг | 1 |
| 51 | 4203220 | Шайба | 2 |
| 52 | 4208245 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
