Поршневой насос — HITACHI EX400-5

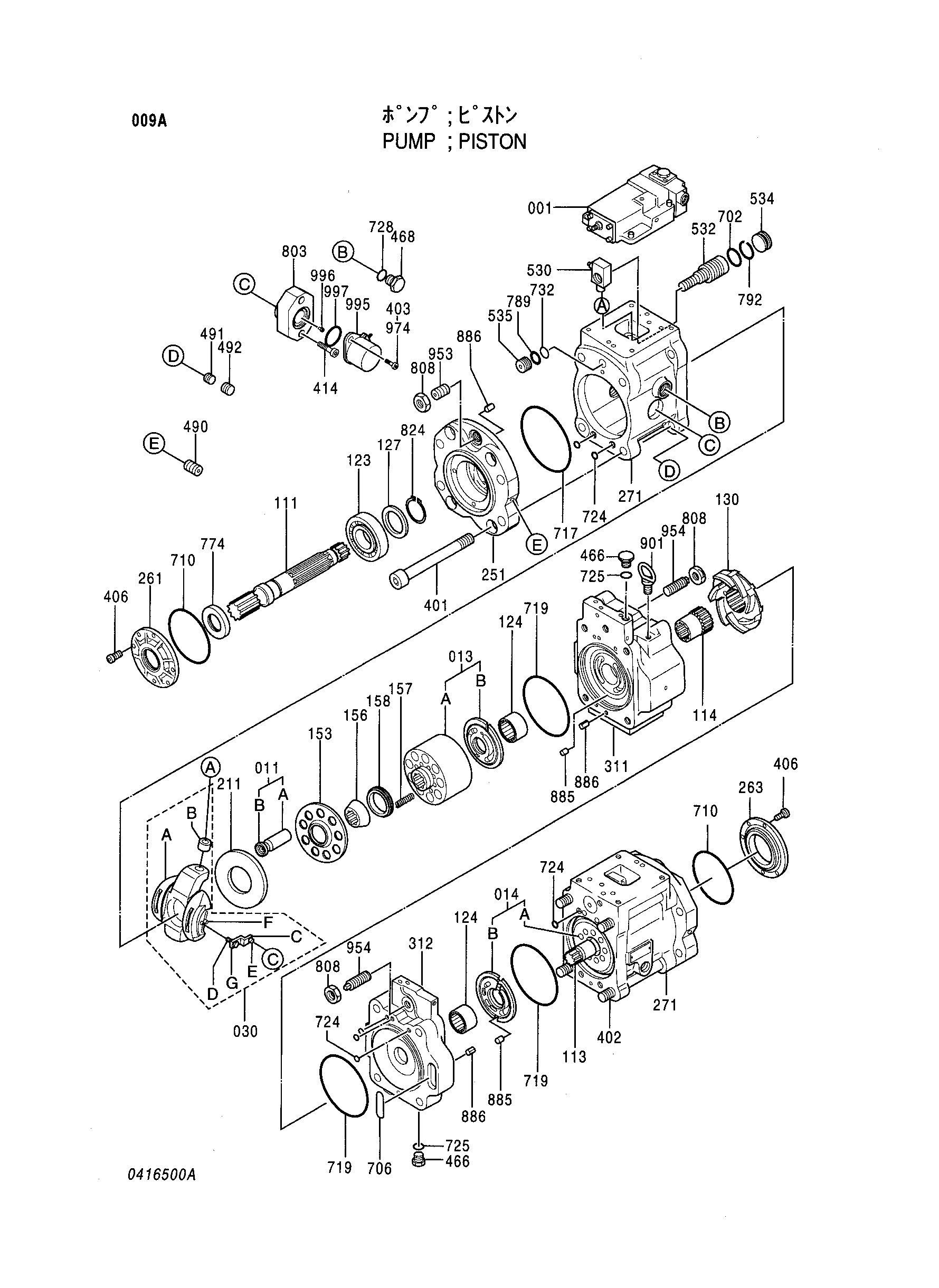

Заводская схема «Поршневой насос» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9168808 | Поршневой насос | 1 | |
| 001 | 4332607 | Регулятор | 2 |
| 011 | 0416501 | Поршень в сборе | 2 |
| 013 | 0451002 | Гидроцилиндр. в сборе | 1 |
| 014 | 0451003 | Гидроцилиндр. в сборе | 1 |
| 030 | 0451004 | Пластина в сборе | 2 |
| 030D | 0451005 | Болт | 1 |
| 030G | 0451006 | Стопорная шайба | 1 |
| 111 | 0451007 | Вал | 1 |
| 113 | 0451008 | Вал | 1 |
| 114 | 0451009 | Муфта | 1 |
| 123 | 0451010 | Роликовый подшипник | 2 |
| 124 | 0451011 | Игольчатый подшипник | 2 |
| 127 | 0451012 | Проставка | 3 |
| 130 | 0451013 | Боостер | 1 |
| 153 | 0416502 | Фиксатор | 2 |
| 156 | 0451015 | Втулка | 2 |
| 157 | 0451016 | Пружина | 18 |
| 158 | 0451017 | Проставка | 2 |
| 211 | 0451018 | Пластина | 2 |
| 251 | 0451019 | Опора | 2 |
| 261 | 0451020 | Крышка уплотнение | 1 |
| 263 | 0451021 | Крышка уплотнение | 1 |
| 271 | 0451022 | Корпус | 2 |
| 311 | 0451023 | Крышка клапан | 1 |
| 312 | 0451024 | Крышка клапан | 1 |
| 401 | 0451025 | Болт с внутренним шестигранником | 4 |
| 402 | 0451026 | Болт с внутренним шестигранником | 4 |
| 403 | 0237902 | Болт с внутренним шестигранником | 2 |
| 406 | M340820 | Болт с внутренним шестигранником | 8 |
| 414 | 0150809 | Болт с внутренним шестигранником | 2 |
| 466 | 0236014 | Пробка | 2 |
| 468 | 0175233 | Пробка | 2 |
| 490 | 0263019 | Пробка | 28 |
| 491 | 0451027 | Винт | 4 |
| 492 | 0451028 | Пробка | 5 |
| 530 | 0451029 | Палец в сборе | 2 |
| 532 | 0451030 | Поршень серво | 2 |
| 534 | 0451031 | Ограничитель | 2 |
| 535 | 0451032 | Ограничитель | 2 |
| 702 | 0451033 | Уплотнительное кольцо | 2 |
| 706 | A811060 | Уплотнительное кольцо | 1 |
| 710 | A811105 | Уплотнительное кольцо | 2 |
| 717 | 0308622 | Уплотнительное кольцо | 2 |
| 719 | 0451034 | Уплотнительное кольцо | 3 |
| 724 | 4506408 | Уплотнительное кольцо | 15 |
| 725 | 957366 | Уплотнительное кольцо | 8 |
| 728 | 4506424 | Уплотнительное кольцо | 4 |
| 732 | 0451035 | Уплотнительное кольцо | 2 |
| 774 | 0384208 | Масляное уплотнение | 1 |
| 789 | 0451036 | Опорное кольцо | 2 |
| 792 | 0451037 | Опорное кольцо | 2 |
| 803 | 4366339 | Блок(тилтинг-пробинг | 2 |
| 808 | 0451038 | Гайка | 4 |
| 824 | 959499 | Стопорное кольцо | 2 |
| 885 | 0313404 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 5 |
| 901 | 0134458 | Болт проушина | 2 |
| 953 | 0451039 | Установочный винт | 2 |
| 954 | 0451040 | Установочный винт | 2 |
| 974 | 0451203 замена: 0451204 | Шайба | 2 |
| 974 | 0451204 | Шайба | 2 |
| 995 | 9102385 | Датчик угла | 1 |
| 996 | 4255077 | Пружина пластина | 1 |
| 997 | 4274371 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
