Пилотный трубопроводы (6) — HITACHI EX400-5

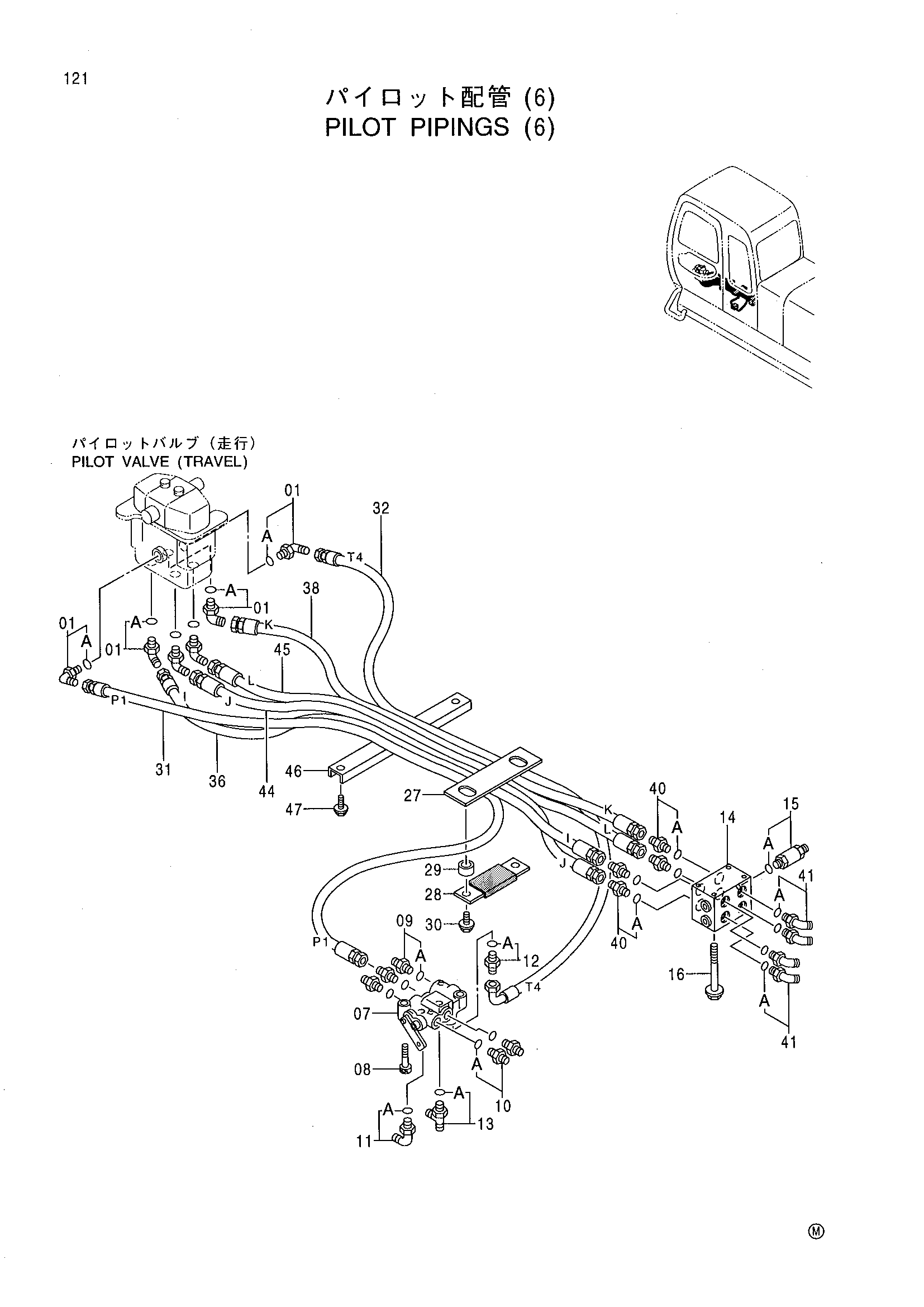

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 6 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4254611 | Запорный клапан | 1 |
| 08 | J781045 | Болт с внутренним шестигранником | 2 |
| 09 | 4261938 | Фильтр | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4200466 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4154671 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4225403 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4254612 | Челночный клапан | 1 |
| 15 | 4254563 | Выключатель давление | 1 |
| 15A | 4113154 | Уплотнительное кольцо | 1 |
| 16 | J010895 | Болт с шайбой | 4 |
| 27 | 4270771 | Пластина | 1 |
| 28 | 9736384 | Пластина | 1 |
| 29 | 4270773 | Кольцо | 2 |
| 30 | J021020 | Болт с шайбой | 2 |
| 31 | 4323290 | Шланг | 1 |
| 32 | 4366788 | Шланг | 1 |
| 36 | 4366789 | Шланг | 1 |
| 38 | 4366790 | Шланг | 1 |
| 40 | 4200466 | Адаптер | 4 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4190244 | Угловой штуцер | 4 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4360932 | Шланг | 1 |
| 45 | 4366791 | Шланг | 1 |
| 46 | 4323723 | Кронштейн | 1 |
| 47 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
