Гидромотор трубопроводы (3) — HITACHI EX400-5

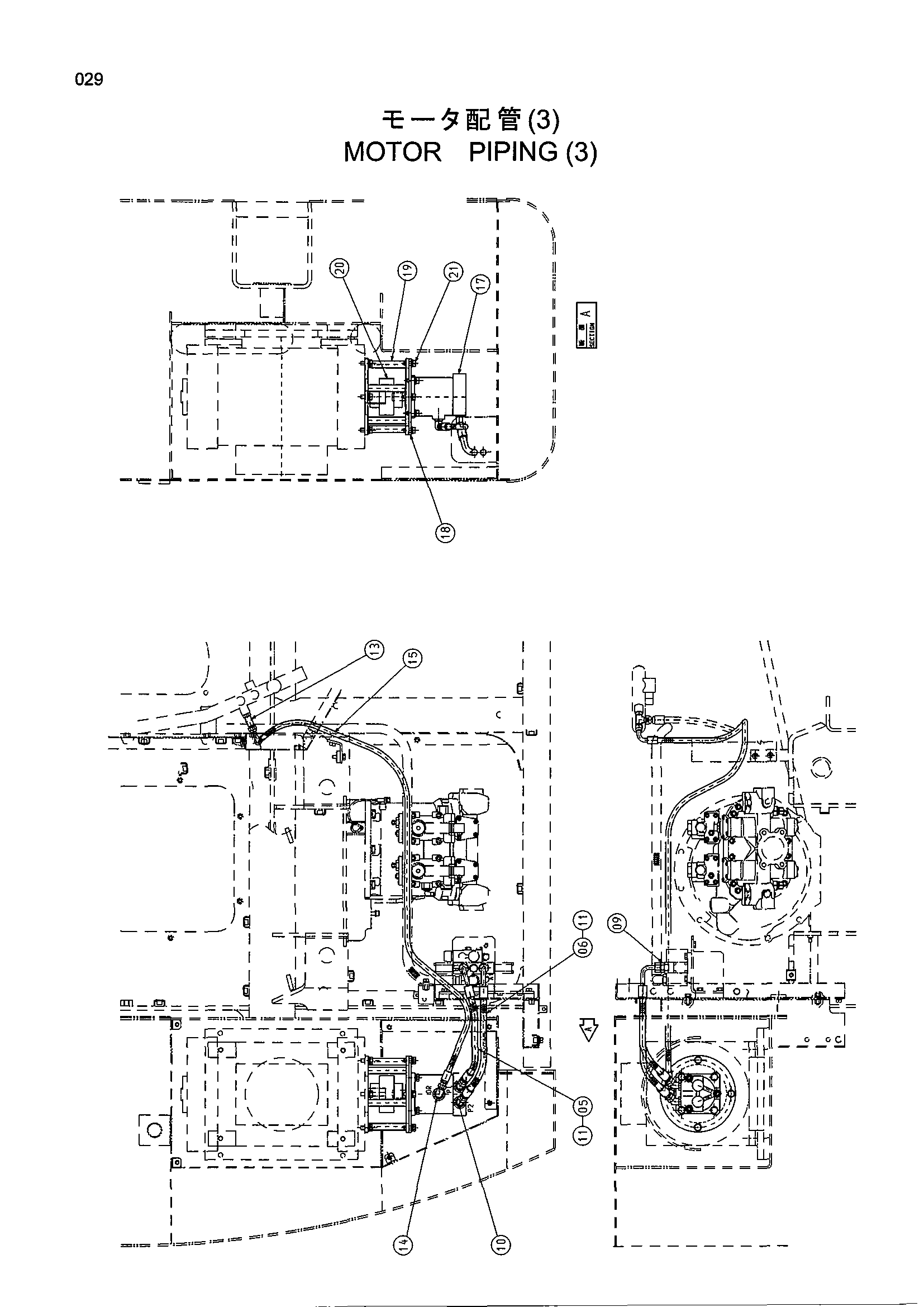

Заводская схема «Гидромотор трубопроводы (3)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4388631 | Шланг | 1 |
| 06 | 4355804 | Шланг | 1 |
| 09 | 4189602 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4406026 | Угловой штуцер | 2 |
| 11 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 4205363 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200471 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4293934 | Шланг | 1 |
| 17 | 4384310 | Гидромотор | 1 |
| 18 | 3079350 | Кронштейн | 1 |
| 19 | 7030180 | Кронштейн | 1 |
| 20 | 4361090 | Муфта | 1 |
| 21 | J021230 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
