Гидролинии рабочего оборудования (STD, полуудлинённый, HD рукоять) — HITACHI EX400-5

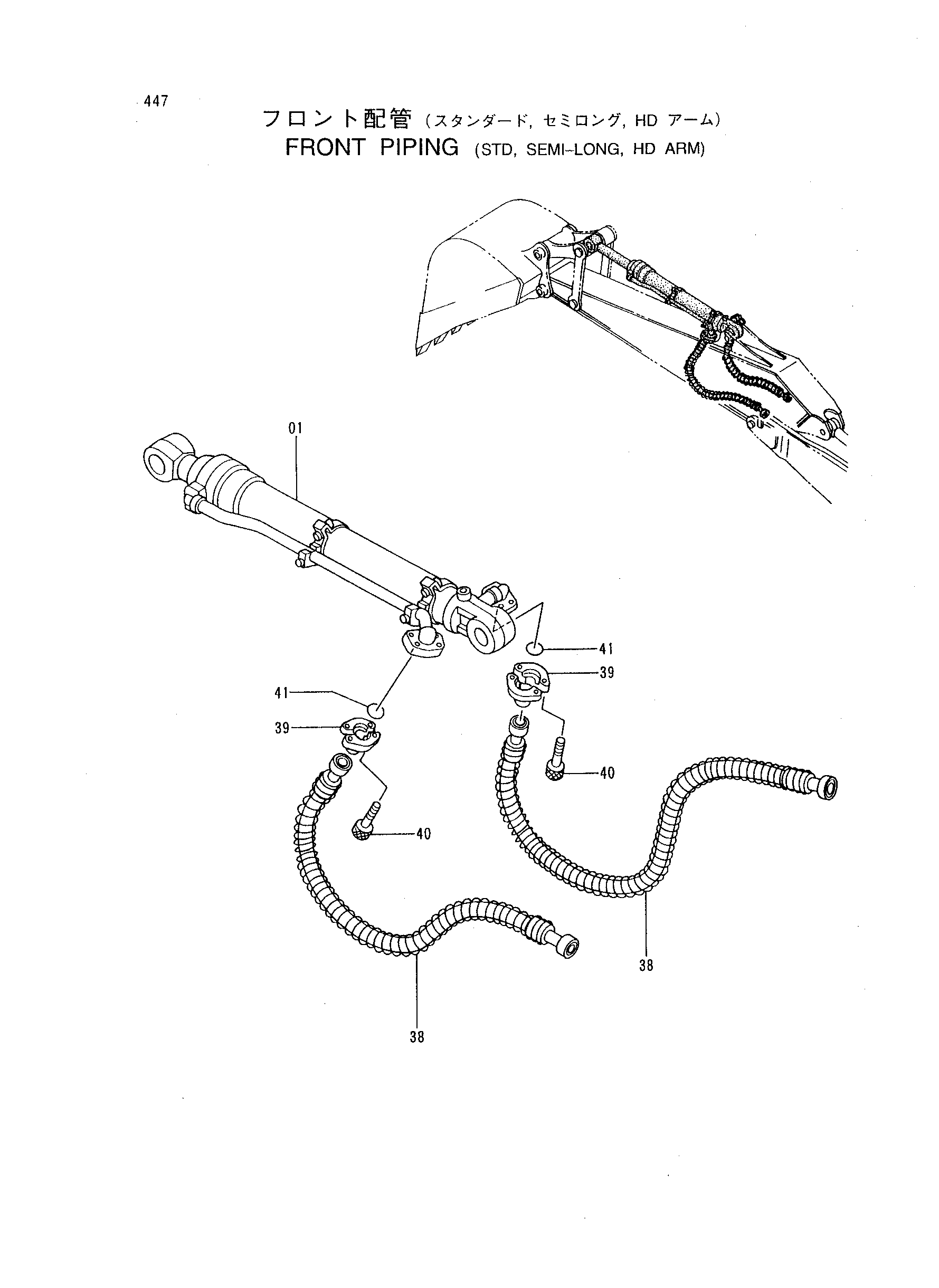

Заводская схема «Гидролинии рабочего оборудования (STD, полуудлинённый, HD рукоять)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4310244 замена: 4390024 | Гидроцилиндр ковша | 1 |
| 01 | 4310244 | Гидроцилиндр ковша | 1 |
| 01 | 4310244 | Гидроцилиндр ковша | 1 |
| 01 | 4310244 | Гидроцилиндр ковша | 1 |
| 01 | 4390024 | Гидроцилиндр ковша | 1 |
| 01 | 4390024 | Гидроцилиндр ковша | 1 |
| 01 | 4390024 | Гидроцилиндр ковша | 1 |
| 01 | 4390024 | Гидроцилиндр ковша | 1 |
| 38 | 4311058 | Шланг | 2 |
| 38 | 4326979 | Шланг | 2 |
| 39 | 4085560 | Разъёмный фланец | 4 |
| 40 | M341240 | Болт с внутренним шестигранником | 8 |
| 41 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
