Нижний стрела трубопроводы системы смазки — HITACHI EX400-5

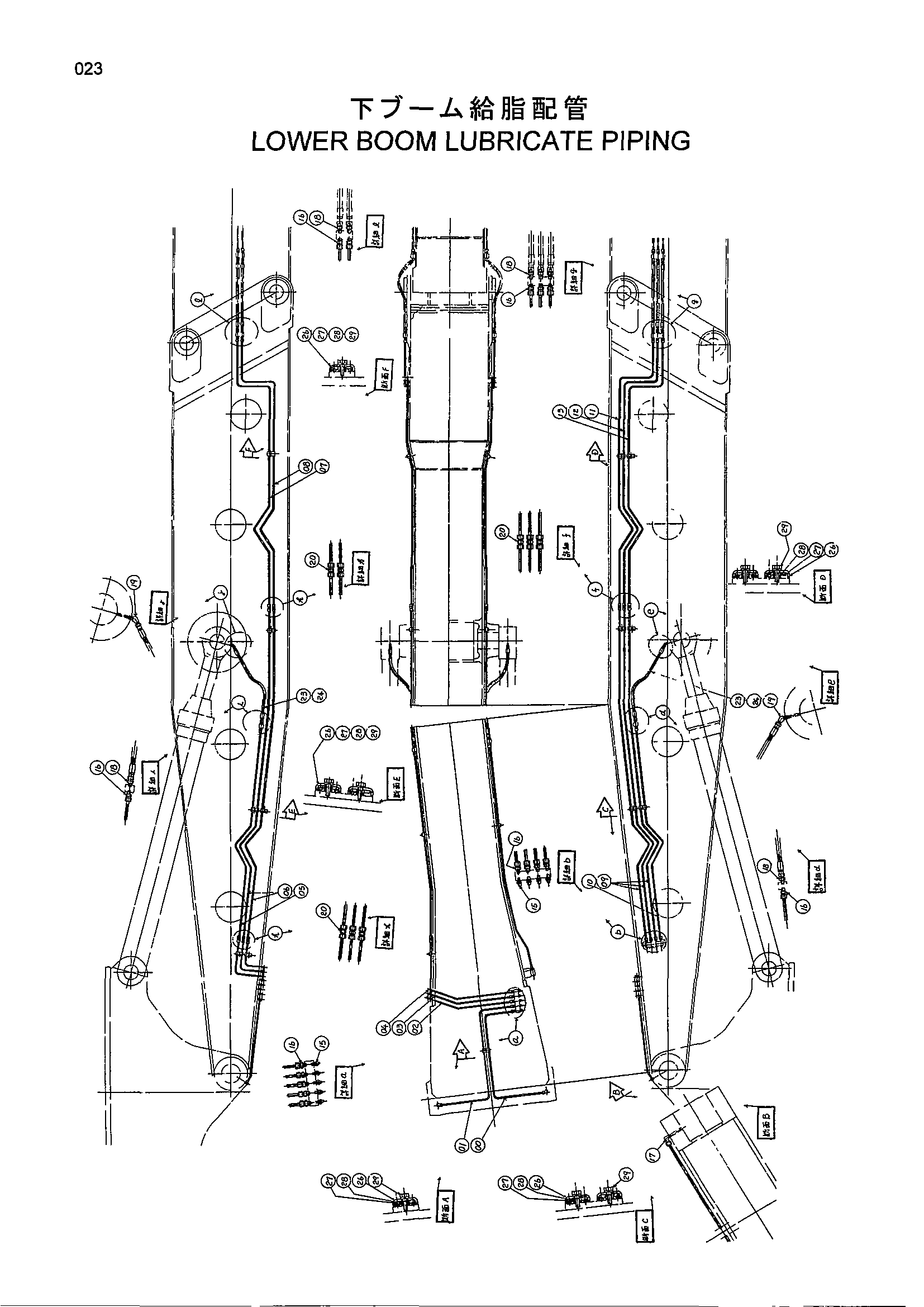

Заводская схема «Нижний стрела трубопроводы системы смазки» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TB42688 | Трубка | 1 |
| 01 | TB42689 | Трубка | 1 |
| 02 | TA33363 | Трубка | 1 |
| 03 | TA33364 | Трубка | 1 |
| 04 | TA33365 | Трубка | 1 |
| 05 | TB42690 | Трубка | 1 |
| 06 | TB42691 | Трубка | 2 |
| 07 | TA33380 | Трубка | 1 |
| 08 | TA33381 | Трубка | 1 |
| 09 | TA33366 | Трубка | 3 |
| 10 | TA33367 | Трубка | 1 |
| 11 | TA33368 | Трубка | 1 |
| 12 | TA33369 | Трубка | 1 |
| 13 | TA33370 | Трубка | 1 |
| 15 | J75482 | Пресс-маслёнка | 9 |
| 16 | 4130169 | Штуцер трубки | 16 |
| 17 | 4130175 | Штуцер трубки | 2 |
| 18 | 4154651 | Адаптер | 7 |
| 19 | 4154655 | Угловой штуцер | 2 |
| 20 | 4130192 | Штуцер трубки | 8 |
| 23 | 4200498 | Нейлоновый шланг | 2 |
| 24 | TA47281 | Защитный кожух | 2 |
| 26 | 4269656 | Хомут | 13 |
| 27 | 4269657 | Резиновая прокладка | 13 |
| 28 | 4269658 | Проставка | 13 |
| 29 | J011030 | Болт с шайбой | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
