Обратный трубопроводы (1) — HITACHI EX400-5

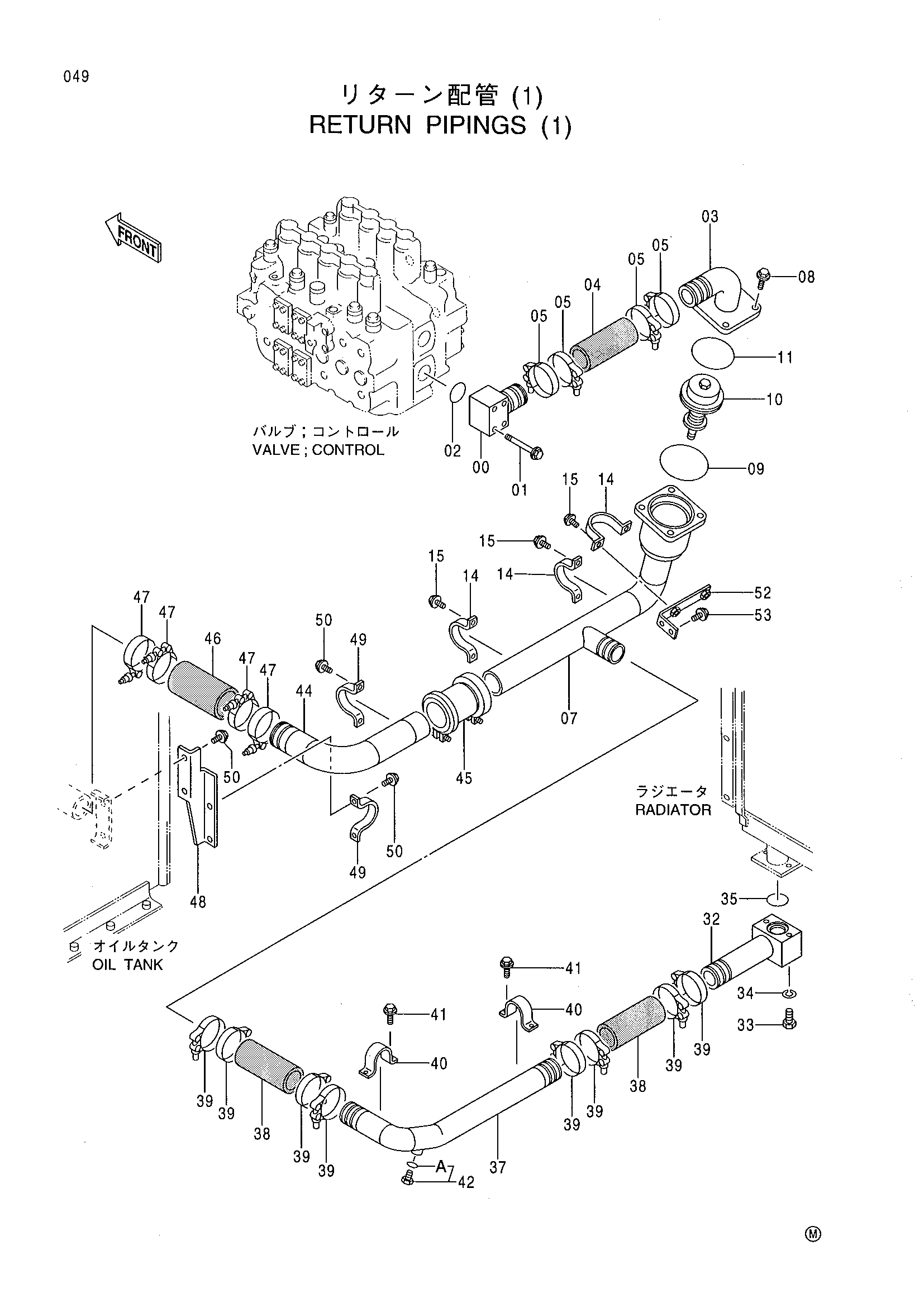

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9746657 | Трубка | 1 |
| 01 | J011200 | Болт с шайбой | 4 |
| 02 | A811060 | Уплотнительное кольцо | 1 |
| 03 | 8066118 | Трубка | 1 |
| 04 | 4094001 | Резиновый шланг | 1 |
| 05 | 4263764 | Хомут шланга | 4 |
| 07 | 7031690 | Трубка | 1 |
| 08 | J011240 | Болт с шайбой | 4 |
| 09 | A811145 | Уплотнительное кольцо | 1 |
| 10 | 4235827 | Клапан | 1 |
| 11 | A811115 | Уплотнительное кольцо | 1 |
| 14 | 4000909 | Хомут трубки | 3 |
| 15 | J011030 | Болт с шайбой | 6 |
| 32 | 8052289 | Трубка | 1 |
| 33 | J901202 | Болт | 2 |
| 34 | A590912 | Пружинная шайба | 2 |
| 35 | A811060 | Уплотнительное кольцо | 1 |
| 37 | 8066120 | Трубка | 1 |
| 38 | 4094001 | Резиновый шланг | 2 |
| 39 | 4263764 | Хомут шланга | 8 |
| 40 | 4053865 | Хомут трубки | 2 |
| 41 | J011030 | Болт с шайбой | 4 |
| 42 | 4093624 | Пробка | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 8067347 | Трубка | 1 |
| 45 | 4071215 | Муфта | 1 |
| 46 | 4099119 | Резиновый шланг | 1 |
| 47 | 4263765 | Хомут шланга | 4 |
| 48 | 8050152 | Кронштейн | 1 |
| 49 | 4000909 | Хомут трубки | 2 |
| 50 | J011030 | Болт с шайбой | 6 |
| 52 | 9747015 | Кронштейн | 1 |
| 53 | J021230 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
