Механизм поворота: левый (2) — HITACHI EX400-5

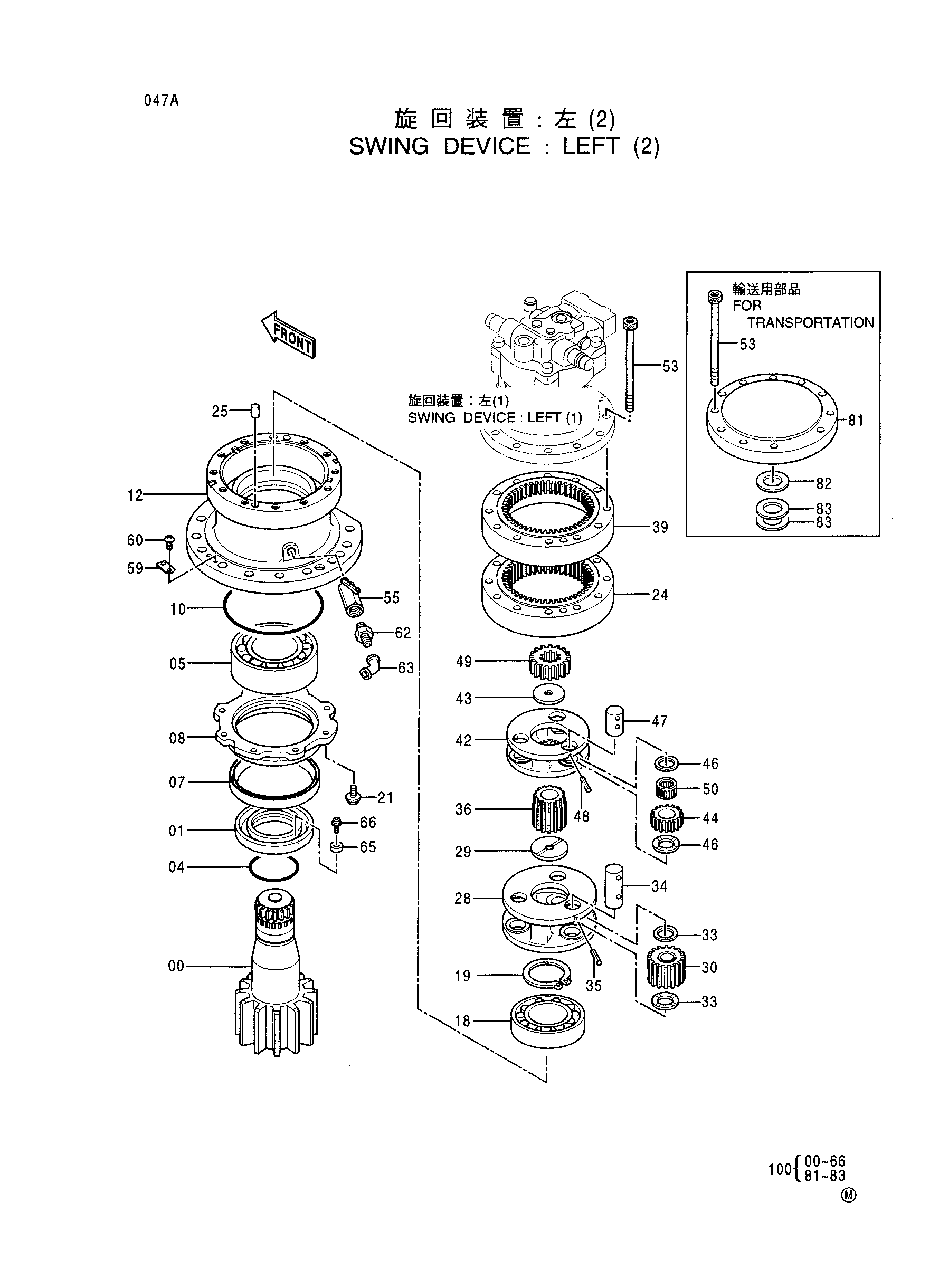

Заводская схема «Механизм поворота: левый (2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9133433 | Механизм поворота: L | 1 | |
| 00 | 1016164 | Вал проп. | 1 |
| 01 | 3045362 замена: 3084390 | Втулка | 1 |
| 01 | 3045362 замена: 4204644 | Втулка | 1 |
| 01 | 3045362 замена: J460514 | Втулка | 1 |
| 01 | 3084390 | Втулка | 1 |
| 04 | A811120 | Уплотнительное кольцо | 1 |
| 05 | 4327304 | Подшипник. спх.рол. | 1 |
| 07 | 4334750 замена: 4424980 | Масляное уплотнение | 1 |
| 07 | 4334750 | Масляное уплотнение | 1 |
| 07 | 4424980 | Масляное уплотнение | 1 |
| 07 | 4424980 | Масляное уплотнение | 1 |
| 08 | 3060672 | Крышка | 1 |
| 10 | 4210325 | Уплотнительное кольцо | 1 |
| 12 | 1020572 | Корпус | 1 |
| 18 | 4102848 | Подшипник. спх.рол. | 1 |
| 19 | 991352 | Стопорное кольцо | 1 |
| 21 | J011235 | Болт с шайбой | 8 |
| 24 | 1011220 | Шестерня интернал | 1 |
| 25 | J401640 | Установочный штифт | 2 |
| 28 | 1013272 | Водило | 1 |
| 29 | 4176073 | Упорная пластина | 1 |
| 30 | 9727844 | Планетарная шестерня | 3 |
| 33 | 4176072 | Упорная пластина | 6 |
| 34 | 4203534 | Палец | 3 |
| 35 | 4513294 | Пружинный штифт | 3 |
| 36 | 3038494 | Солнечная шестерня | 1 |
| 39 | 2024516 | Шестерня интернал | 1 |
| 42 | 1011219 | Водило | 1 |
| 43 | 4195372 | Упорная пластина | 1 |
| 44 | 3038496 | Планетарная шестерня | 3 |
| 46 | 4176072 | Упорная пластина | 6 |
| 47 | 4203533 | Палец | 3 |
| 48 | 4144020 | Пружинный штифт | 3 |
| 49 | 3038492 | Солнечная шестерня | 1 |
| 50 | 4334731 | Игольчатый подшипник | 3 |
| 53 | M341805 | Болт с внутренним шестигранником | 12 |
| 55 | 4194712 | Кран | 1 |
| 59 | 3053093 | Информационная табличка | 1 |
| 60 | M492564 | Приводной винт | 2 |
| 62 | 94-1703 | Адаптер | 1 |
| 62 | 94-1703 | Адаптер | 1 |
| 63 | 94-0602 | Угловой штуцер | 1 |
| 63 | 94-0602 | Угловой штуцер | 1 |
| 65 | 4204644 | Магнит | 3 |
| 66 | J460514 | Винт с шайбой | 3 |
| 81 | 8045520 | Крышка | 1 |
| 82 | 4232537 | Регулировочная шайба 0.5 | 1 |
| 83 | 4232696 | Регулировочная шайба 1.0 | 3 |
| 100 | 9138913 | Механизм поворота: L | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
