Ковш 1.6 <JIS94> — HITACHI EX400-5

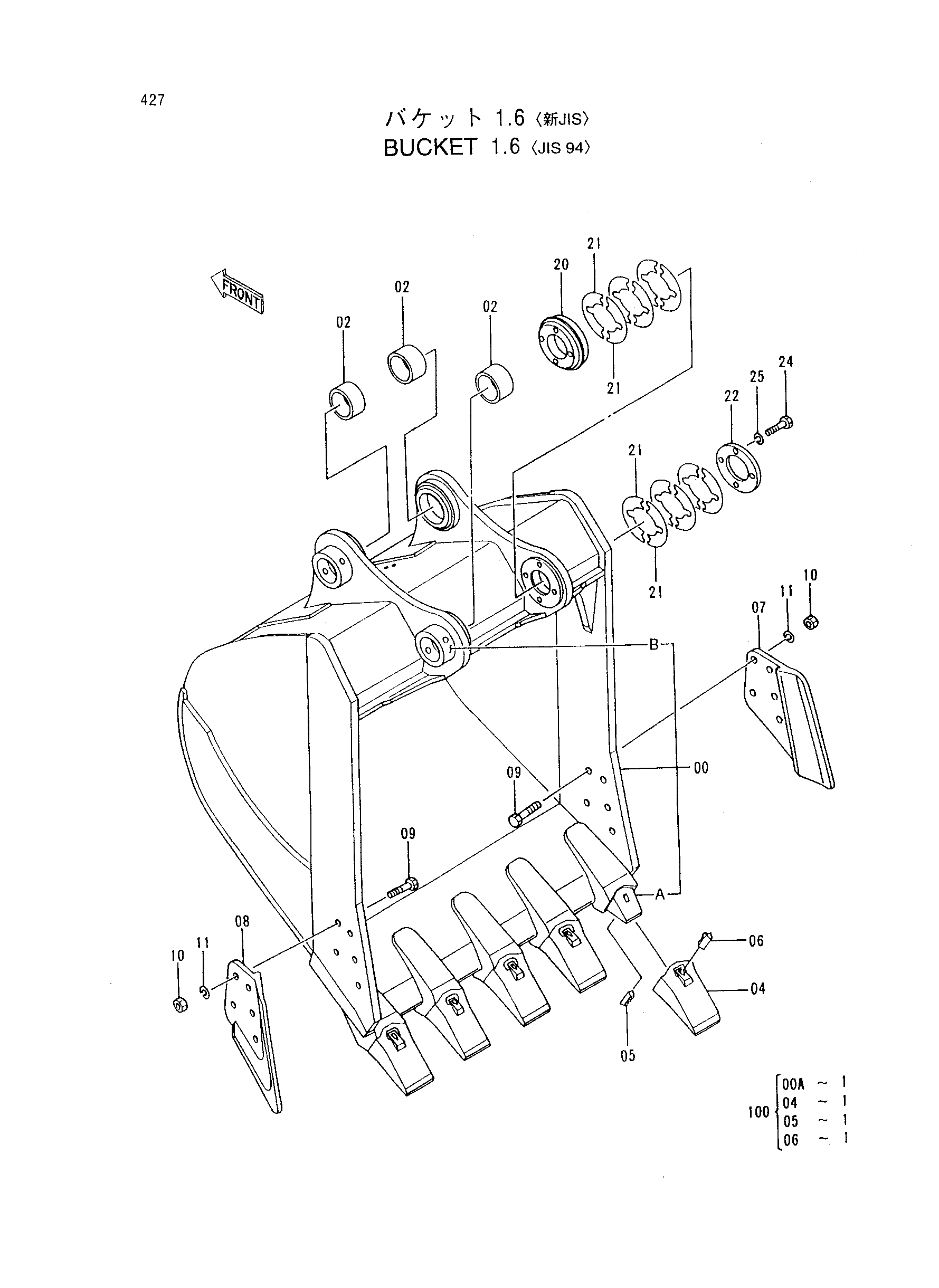

Заводская схема «Ковш 1.6 <JIS94>» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9135297 | Ковш в сборе | 1 | |
| 00 | 5003868 | Ковш | 1 |
| 00A | 4153602 | Адаптер | 5 |
| 00B | 4271095 | Ограничитель | 2 |
| 02 | 4205109 | Втулка | 3 |
| 04 | 4153603 | Коронка зуба | 5 |
| 05 | 968489 | Стопорный палец | 5 |
| 06 | 968490 | Резиновый фиксатор | 5 |
| 07 | 1010517 | Боковой резец | 1 |
| 08 | 1010518 | Боковой резец | 1 |
| 09 | J932785 | Болт | 10 |
| 10 | J951027 | Гайка | 10 |
| 11 | A590927 | Пружинная шайба | 10 |
| 20 | 3058633 | Бобышка | 1 |
| 21 | 4286749 | Регулировочная шайба | 12 |
| 22 | 4295220 | Пластина | 1 |
| 24 | J901602 | Болт | 4 |
| 25 | A590916 | Пружинная шайба | 4 |
| 100 | 9086279 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
