Пилотные гидролинии (2) — HITACHI EX400-5

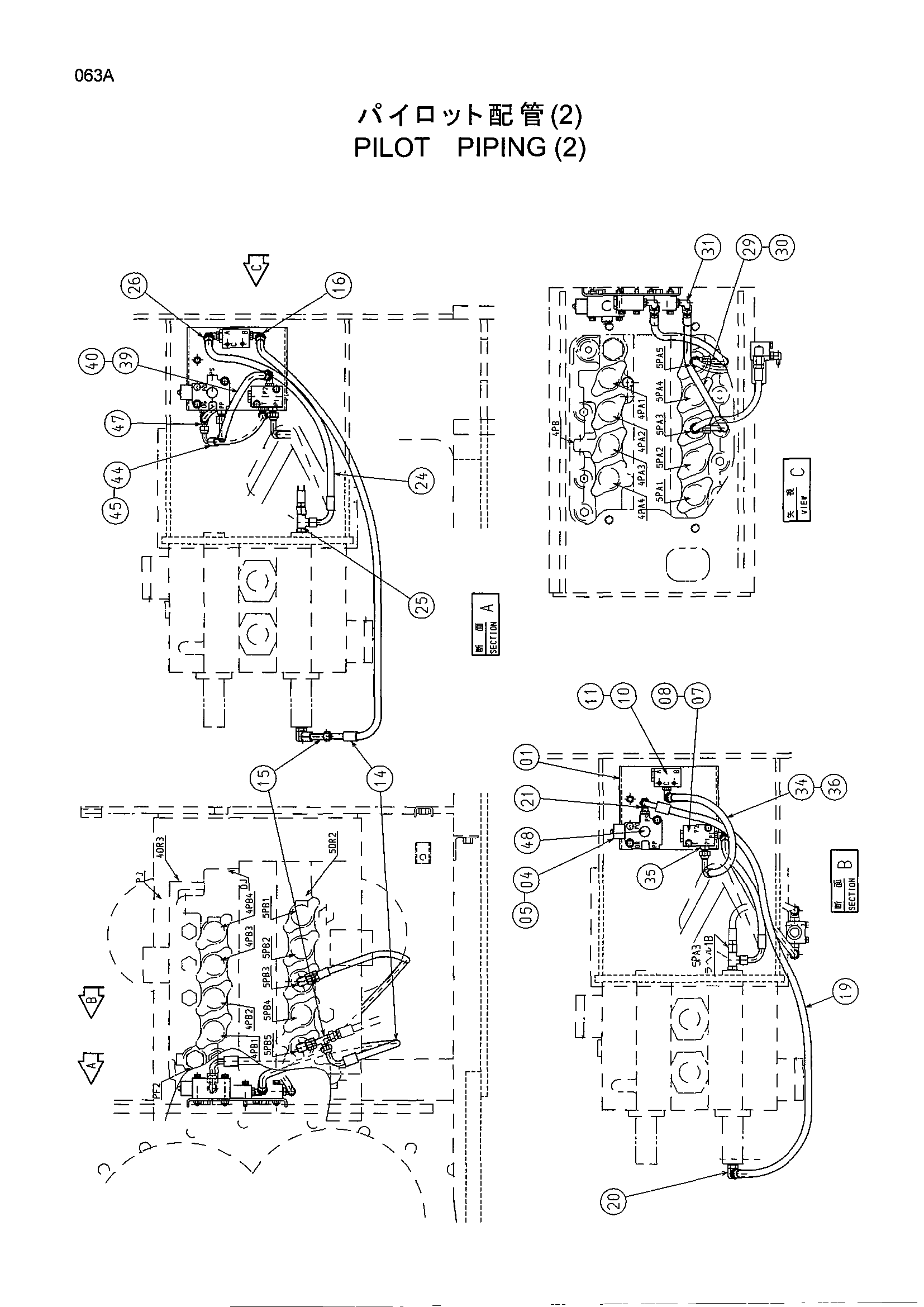

Заводская схема «Пилотные гидролинии (2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8072735 | Кронштейн | 1 |
| 04 | 4210647 | Электромагнитный клапан | 1 |
| 05 | J020870 | Болт с шайбой | 2 |
| 07 | 4203446 | Клапан | 1 |
| 08 | J020855 | Болт с шайбой | 2 |
| 10 | 4203447 | Челночный клапан | 1 |
| 11 | J010855 | Болт с шайбой | 2 |
| 14 | 4313344 | Шланг | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4156434 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4383990 | Шланг | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4156434 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200491 | Шланг | 1 |
| 25 | 4205363 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4156434 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4204126 | Шланг | 1 |
| 30 | 4205363 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4156434 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4376274 | Шланг | 1 |
| 35 | 4200467 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4156434 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4376274 | Шланг | 1 |
| 40 | 4156434 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4292420 | Шланг | 1 |
| 45 | 4154670 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4239712 | Тройник | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4093624 | Пробка | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
