Рукоять трубопроводы — HITACHI EX400-5

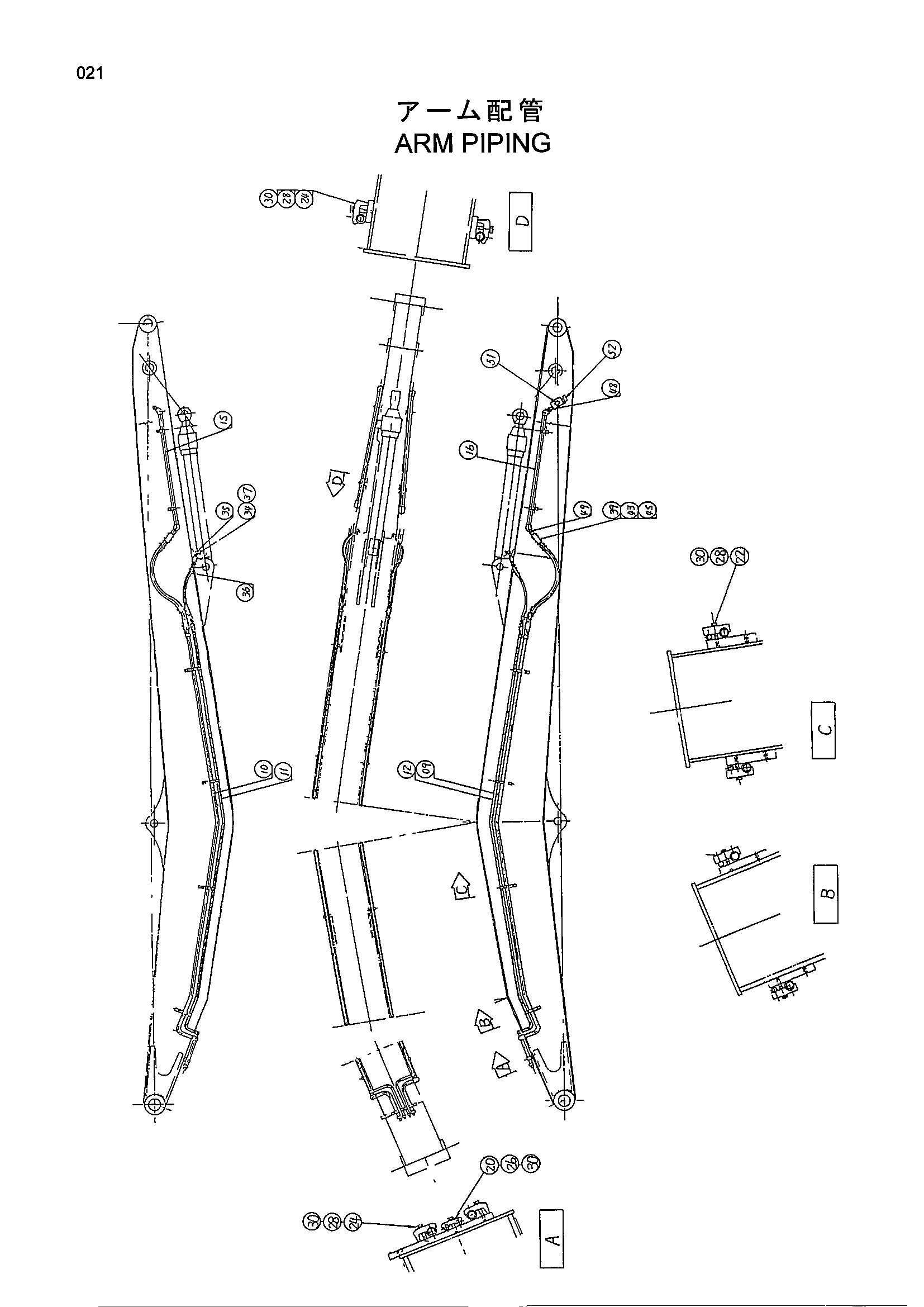

Заводская схема «Рукоять трубопроводы» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | TA30470 | Трубка | 1 |
| 10 | TA30471 | Трубка | 1 |
| 11 | TA30472 | Трубка | 1 |
| 12 | TA30473 | Трубка | 1 |
| 15 | TA42649 | Трубка | 1 |
| 16 | TA42650 | Трубка | 1 |
| 20 | 4189858 | Хомут трубки | 1 |
| 22 | TA41931 | Хомут трубки | 8 |
| 24 | 4190127 | Хомут трубки | 6 |
| 26 | J901250 | Болт | 1 |
| 28 | J901265 | Болт | 14 |
| 30 | A590912 | Пружинная шайба | 15 |
| 34 | 4084197 | Переходник | 2 |
| 35 | 94-1403 | Угловой штуцер | 2 |
| 36 | TA42549 | Шланг | 2 |
| 37 | 4506424 | Уплотнительное кольцо | 2 |
| 39 | 4208452 | Шланг | 2 |
| 43 | 4053619 | Защитный кожух | 2 |
| 45 | 4073052 | Шайба | 4 |
| 48 | 94-1705 | Адаптер | 2 |
| 49 | 94-1305 | Адаптер | 2 |
| 51 | 4205903 | Запорный клапан | 2 |
| 52 | 94-2026 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
