Гидромотор трубопроводы (1) — HITACHI EX400-5

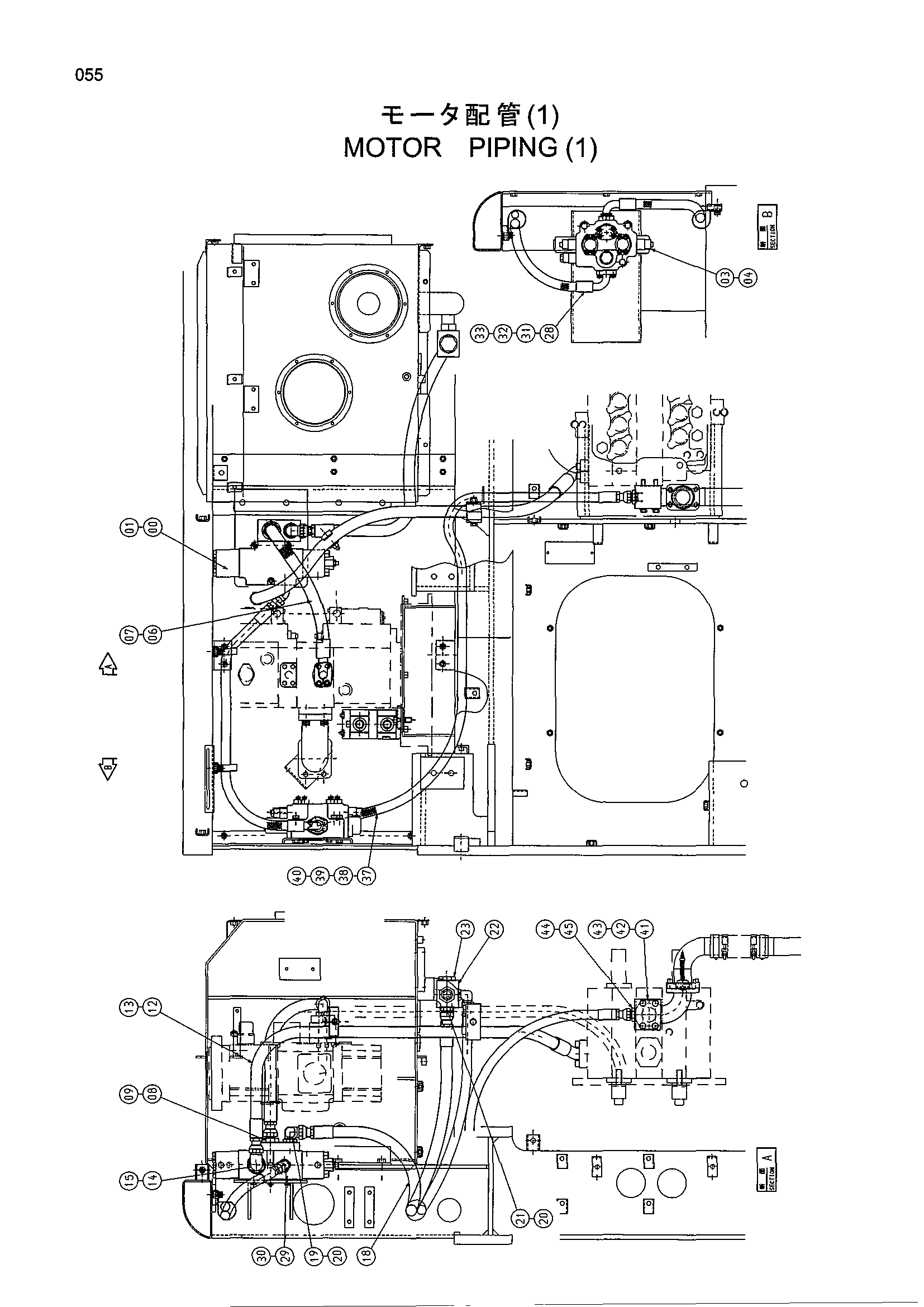

Заводская схема «Гидромотор трубопроводы (1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411382 | Клапан дивидер | 1 |
| 01 | J780875 | Болт с внутренним шестигранником | 3 |
| 03 | 4375455 | Гидрораспределитель | 1 |
| 04 | J021290 | Болт с шайбой | 3 |
| 06 | 4252855 | Шланг | 1 |
| 07 | 966993 | Уплотнительное кольцо | 1 |
| 08 | 4249285 | Адаптер | 1 |
| 08A | 970860 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | 4423972 | Шланг | 1 |
| 13 | 4508805 | Уплотнительное кольцо | 1 |
| 14 | 4345084 | Угловой штуцер | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 1 |
| 18 | 4378761 | Шланг | 1 |
| 19 | 4198799 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4187328 | Уплотнительное кольцо | 2 |
| 21 | 4189535 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 3086328 | Блок | 1 |
| 23 | 4154693 | Пробка | 1 |
| 23A | 970860 | Уплотнительное кольцо | 1 |
| 28 | 4425108 | Шланг | 1 |
| 29 | 4252193 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4187308 | Уплотнительное кольцо | 1 |
| 31 | 971489 | Уплотнительное кольцо | 1 |
| 32 | 986910 | Разъёмный фланец | 2 |
| 33 | M341030 | Болт с внутренним шестигранником | 4 |
| 37 | 4423973 | Шланг | 1 |
| 38 | 971489 | Уплотнительное кольцо | 1 |
| 39 | 986910 | Разъёмный фланец | 2 |
| 40 | M341030 | Болт с внутренним шестигранником | 4 |
| 41 | 8076666 | Трубка | 1 |
| 42 | J011200 | Болт с шайбой | 4 |
| 43 | A811060 | Уплотнительное кольцо | 1 |
| 44 | 4187308 | Уплотнительное кольцо | 1 |
| 45 | 4189537 | Адаптер | 1 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
