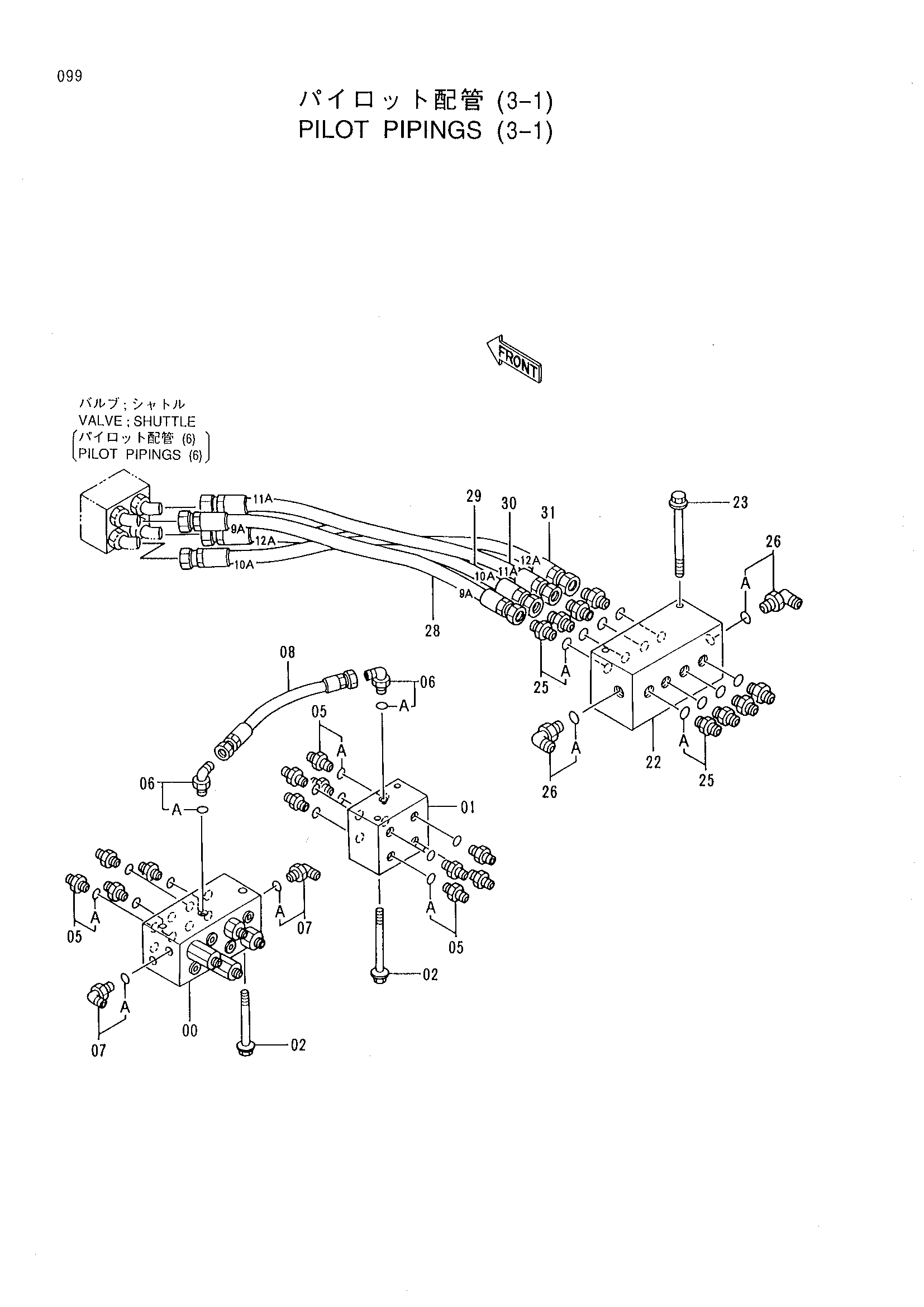

Пилотный трубопроводы (3-1) — HITACHI EX400-5
Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335650 | Клапан регулировочный | 1 |
| 01 | 4254613 | Челночный клапан | 1 |
| 02 | J020816 | Болт с шайбой | 4 |
| 05 | 4200466 | Адаптер | 12 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4366752 | Шланг | 1 |
| 22 | 4335088 | Клапан регулировочный | 1 |
| 23 | 4305337 | Болт с шайбой | 2 |
| 25 | 4200466 | Адаптер | 8 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4200471 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4375836 | Шланг | 1 |
| 29 | 4375837 | Шланг | 1 |
| 30 | 4375838 | Шланг | 1 |
| 31 | 4375839 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
