Верхний рукоять трубопроводы системы смазки — HITACHI EX400-5

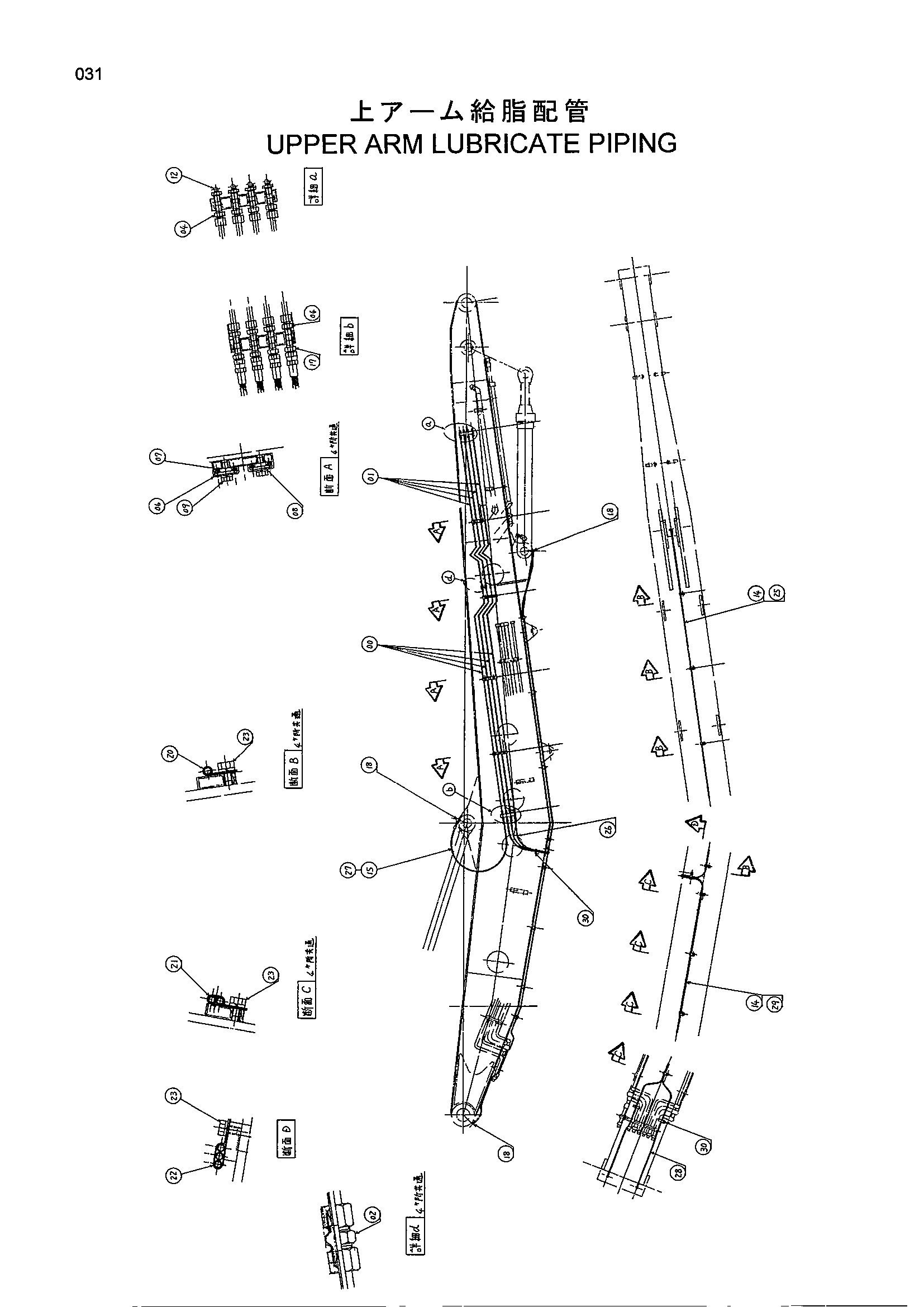

Заводская схема «Верхний рукоять трубопроводы системы смазки» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TB42704 | Трубка | 4 |
| 01 | TB42705 | Трубка | 4 |
| 02 | 4130192 | Штуцер трубки | 4 |
| 04 | 4130169 | Штуцер трубки | 8 |
| 06 | 4269656 | Хомут | 8 |
| 07 | 4269657 | Резиновая прокладка | 8 |
| 08 | 4269658 | Проставка | 8 |
| 09 | J011030 | Болт с шайбой | 8 |
| 12 | 4066158 | Штуцер | 4 |
| 14 | TB42706 | Шланг | 3 |
| 15 | TA45287 | Шланг | 1 |
| 17 | 4154651 | Адаптер | 4 |
| 18 | 4256211 | Угловой штуцер | 4 |
| 20 | 4190273 | Зажим | 4 |
| 21 | 4190282 | Зажим | 4 |
| 22 | 4259817 | Зажим | 1 |
| 23 | J011016 | Болт с шайбой | 9 |
| 25 | TB42707 | Защитный кожух | 1 |
| 26 | TB42708 | Защитный кожух | 3 |
| 27 | TB42709 | Защитный кожух | 1 |
| 28 | TB42710 | Защитный кожух | 2 |
| 29 | TB42711 | Защитный кожух | 2 |
| 30 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
