Интермедиате рукоять трубопроводы системы смазки — HITACHI EX400-5

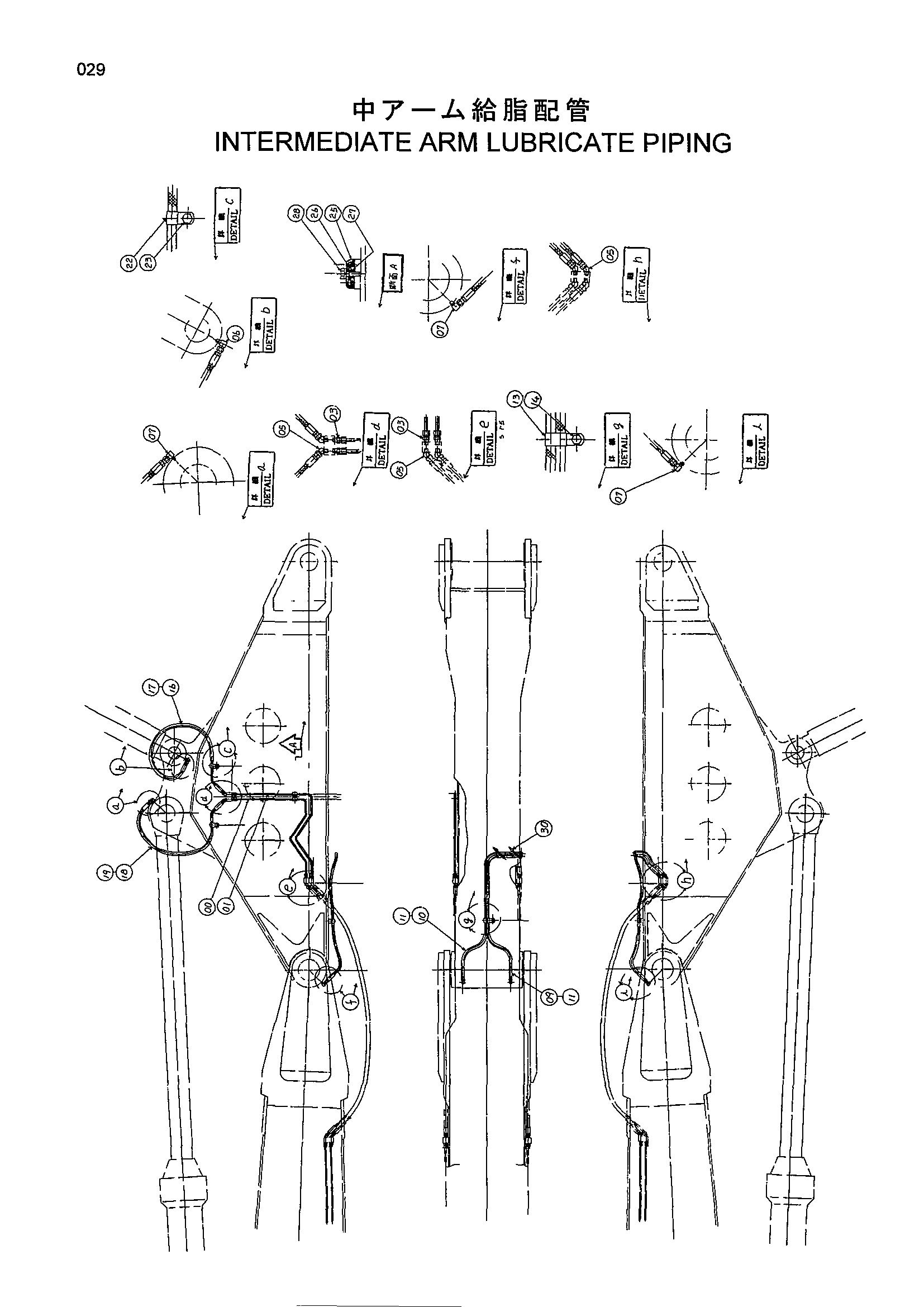

Заводская схема «Интермедиате рукоять трубопроводы системы смазки» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TB42701 | Трубка | 1 |
| 01 | TB42702 | Трубка | 1 |
| 03 | 4130169 | Штуцер трубки | 4 |
| 05 | 4154655 | Угловой штуцер | 8 |
| 06 | 4154656 | Угловой штуцер | 1 |
| 07 | 4256211 | Угловой штуцер | 3 |
| 09 | TA45207 | Шланг | 1 |
| 10 | TA45287 | Шланг | 1 |
| 11 | TA47282 | Защитный кожух | 2 |
| 13 | 4190282 | Зажим | 1 |
| 14 | J011016 | Болт с шайбой | 1 |
| 16 | TB42703 | Шланг | 1 |
| 17 | TA47285 | Защитный кожух | 1 |
| 18 | TA45207 | Шланг | 1 |
| 19 | TA47284 | Защитный кожух | 1 |
| 22 | 4190273 | Зажим | 2 |
| 23 | J011016 | Болт с шайбой | 2 |
| 25 | 4269656 | Хомут | 1 |
| 26 | 4269657 | Резиновая прокладка | 1 |
| 27 | 4269658 | Проставка | 1 |
| 28 | J011030 | Болт с шайбой | 1 |
| 30 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
