Погрузчик передний (2) — HITACHI EX400-5

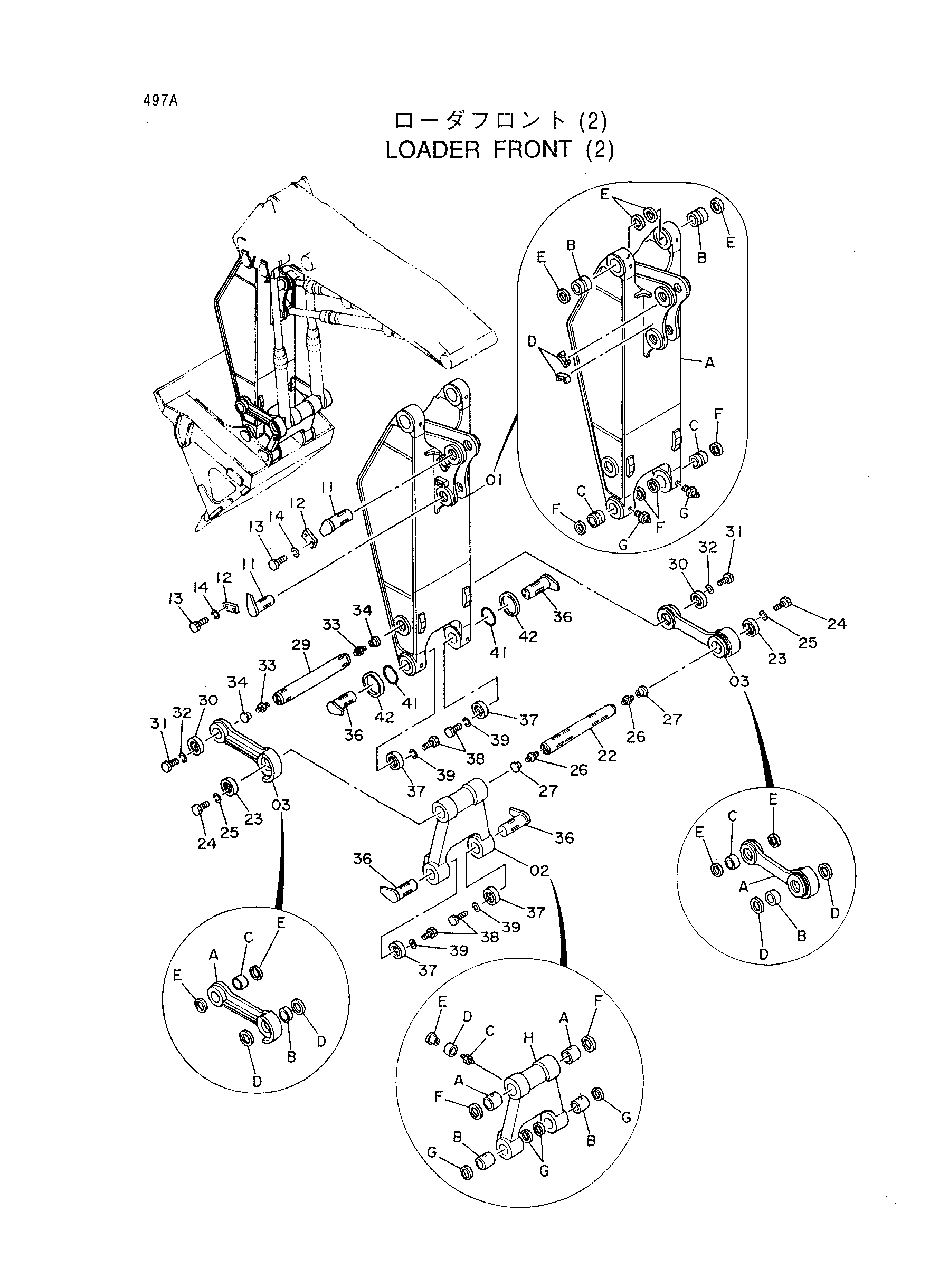

Заводская схема «Погрузчик передний (2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9086593	Рукоять в сборе	1
01A	5002346	Рукоять	1
01B	3044767	Втулка	2
01C	3044768	Втулка	2
01D	4234680	Ограничитель	2
01E	4251752	Пылезащитное уплотнение	4
01F	4251212	Уплотнение даст	4
01G	J75481	Штуцер	2
02	9086594	Тяга	1
02A	4234681	Втулка	2
02B	3044768	Втулка	2
02C	J75481	Штуцер	4
02D	4130686	Втулка	4
02E	4105912	Колпачок	4
02F	4251752	Пылезащитное уплотнение	2
02G	4251212	Уплотнение даст	4
02H	7023396	Тяга	1
03	9086595	Тяга	2
03A	8043784	Тяга B	1
03B	4234687	Втулка	1
03C	4234688	Втулка	1
03D	4251752	Пылезащитное уплотнение	2
03E	4251212	Уплотнение даст	2
11	8043781	Палец	2
12	4234678	Пластина	2
13	J931645	Болт	4
14	A590916	Пружинная шайба	4
22	3044769	Палец	1
23	4105888 замена: 4393378	Ограничитель	2
23	4393378	Ограничитель	2
24	J931640	Болт	4
25	A590916	Пружинная шайба	4
26	J75481	Штуцер	2
27	4105912	Колпачок	2
29	3044770	Палец	1
30	3015951 замена: 4393378	Ограничитель	2
30	4393378	Ограничитель	2
31	J931640	Болт	6
32	A590916	Пружинная шайба	6
33	J75481	Штуцер	2
34	4105912	Колпачок	2
36	8043783	Палец	4
37	3015951 замена: 4393378	Ограничитель	4
37	4393378	Ограничитель	4
38	J931640	Болт	12
39	A590916	Пружинная шайба	12
41	4102191	Уплотнительное кольцо	2
42	4148825	Кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
