Стрела трубопроводы (поворот)-2 — HITACHI EX400-5

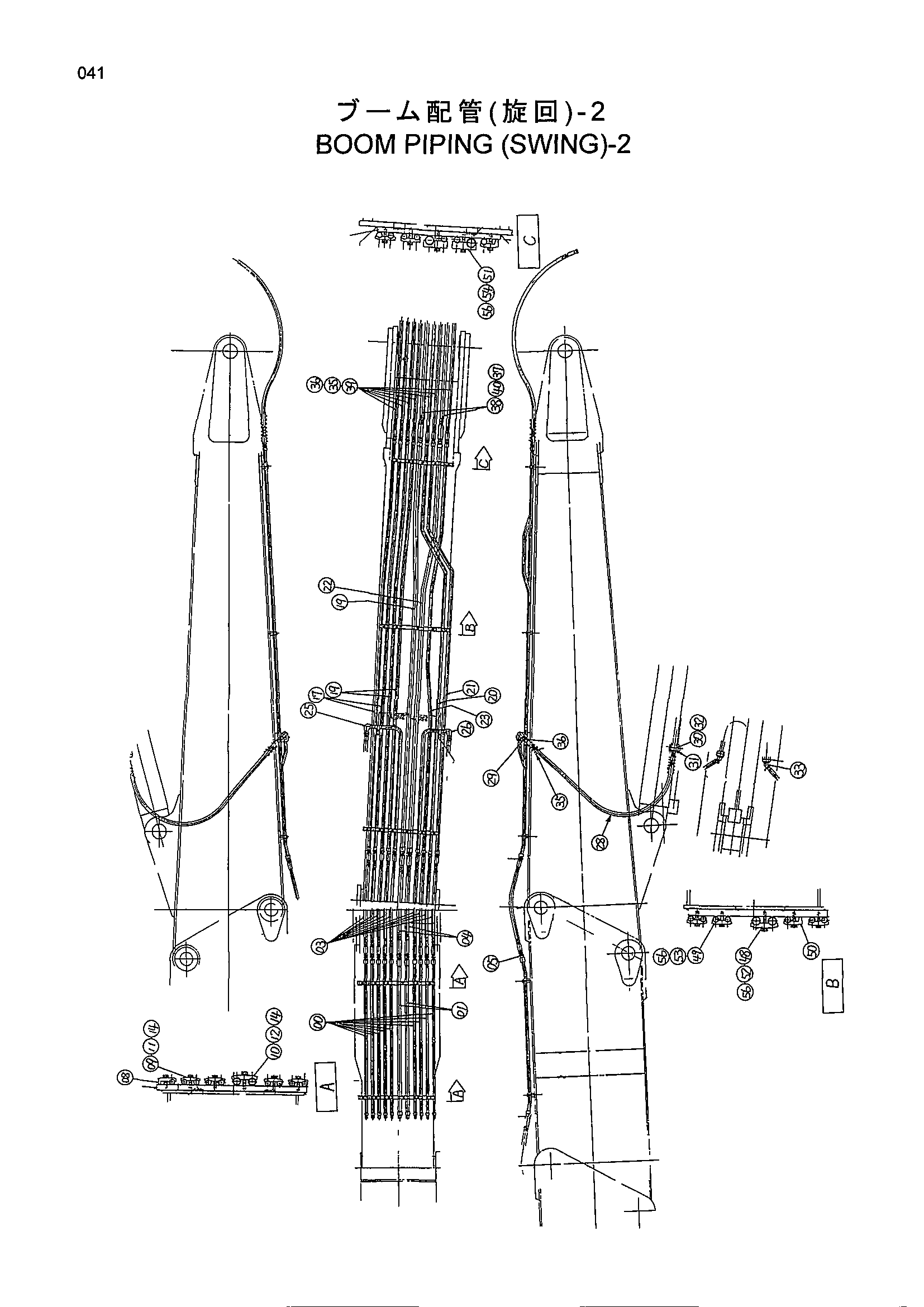

Заводская схема «Стрела трубопроводы (поворот)-2» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TA41946 | Трубка | 9 |
| 01 | TA41947 | Трубка | 2 |
| 03 | 4059908 | Шланг | 9 |
| 04 | 4166398 | Шланг | 2 |
| 05 | 94-1303 | Адаптер | 9 |
| 08 | 4190125 | Хомут трубки | 2 |
| 09 | 4189858 | Хомут трубки | 8 |
| 10 | 4189860 | Хомут трубки | 2 |
| 11 | J901250 | Болт | 10 |
| 12 | J901265 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 12 |
| 17 | TA30271 | Трубка | 2 |
| 18 | TA30272 | Трубка | 2 |
| 19 | TA30273 | Трубка | 1 |
| 20 | TA30274 | Трубка | 1 |
| 21 | TA30275 | Трубка | 1 |
| 22 | TA30276 | Трубка | 1 |
| 23 | TA30277 | Трубка | 1 |
| 25 | TA41948 | Трубка | 1 |
| 26 | TA41979 | Трубка | 1 |
| 28 | 4059905 | Шланг | 2 |
| 29 | 94-1303 | Адаптер | 2 |
| 30 | TA41950 | Фланец | 2 |
| 31 | M341236 | Болт с внутренним шестигранником | 8 |
| 32 | A811040 | Уплотнительное кольцо | 2 |
| 33 | 94-1503 | Угловой штуцер | 2 |
| 35 | 4070691 | Защита шланга | 9 |
| 36 | 4073051 | Шайба | 16 |
| 37 | 4073052 | Шайба | 4 |
| 38 | 4156487 | Шланг | 2 |
| 39 | 4188903 | Шланг | 7 |
| 40 | 4053618 | Защита шланга | 2 |
| 48 | 4189860 | Хомут трубки | 2 |
| 49 | 4189858 | Хомут трубки | 9 |
| 50 | 4190125 | Хомут трубки | 5 |
| 51 | TA41931 | Хомут трубки | 2 |
| 52 | J901265 | Болт | 2 |
| 53 | J901250 | Болт | 14 |
| 54 | J901265 | Болт | 4 |
| 56 | A590912 | Пружинная шайба | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
