Рукоять — HITACHI EX400-5

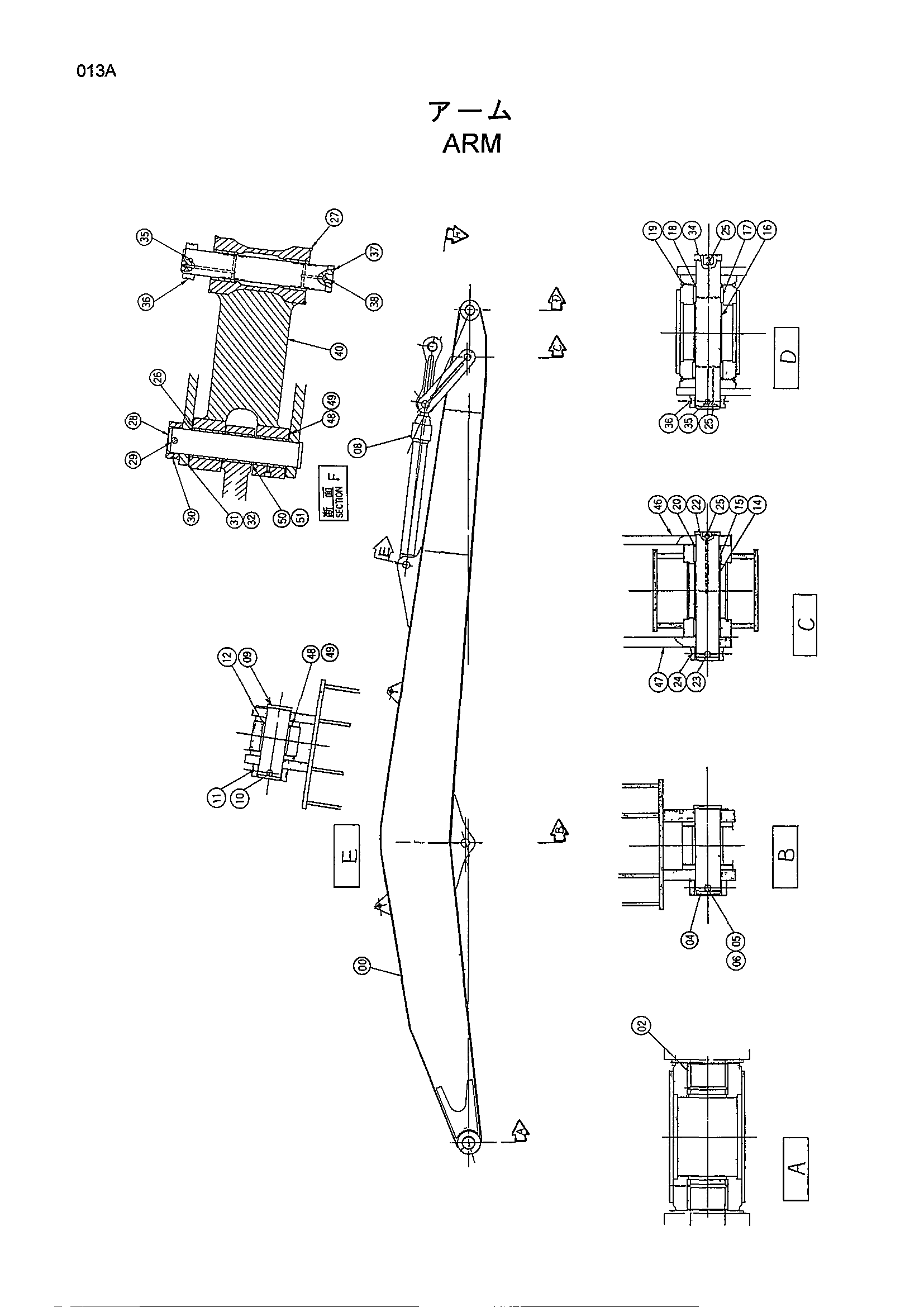

Заводская схема «Рукоять» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TA10340 | Рукоять | 1 |
| 02 | 4085468 | Втулка | 2 |
| 04 | 3038443 | Палец | 1 |
| 05 | M222004 | Болт | 1 |
| 06 | J951020 | Гайка | 2 |
| 08 | 4180279 | Гидроцилиндр ковша | 1 |
| 09 | 3036970 | Палец | 1 |
| 10 | 4098717 | Палец | 1 |
| 11 | 4098716 | Кольцо | 1 |
| 12 | 4084578 | Пылезащитное уплотнение | 2 |
| 14 | 4123814 | Проставка | 1 |
| 15 | 4196106 | Втулка | 2 |
| 16 | 4123815 | Проставка | 1 |
| 17 | 4196105 | Втулка | 2 |
| 18 | 4067902 | Пылезащитное уплотнение | 2 |
| 19 | 4089028 | Уплотнительное кольцо | 2 |
| 20 | 4084578 | Пылезащитное уплотнение | 2 |
| 22 | 3036971 | Палец | 1 |
| 23 | 4106307 | Палец | 1 |
| 24 | 4098716 | Кольцо | 1 |
| 25 | J75481 | Пресс-маслёнка | 3 |
| 26 | 4067902 | Пылезащитное уплотнение | 2 |
| 27 | 4089028 | Уплотнительное кольцо | 2 |
| 28 | 3036973 | Палец | 1 |
| 29 | 4109669 | Палец | 1 |
| 30 | 4098712 | Кольцо | 1 |
| 31 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 32 | 4114816 | Регулировочная шайба 2.3 | 1 |
| 34 | 3041200 | Палец | 1 |
| 35 | 4098713 | Палец | 2 |
| 36 | 4098712 | Кольцо | 2 |
| 37 | 3141201 | Палец | 1 |
| 38 | J75481 | Пресс-маслёнка | 2 |
| 40 | 8049857 | Тяга в сборе | 1 |
| 40A | 1016063 | Тяга | 1 |
| 40B | 3048327 | Втулка | 2 |
| 40C | 4249848 | Втулка | 2 |
| 40D | 4067902 | Пылезащитное уплотнение | 6 |
| 40E | J75481 | Пресс-маслёнка | 2 |
| 46 | 3057230 | Тяга | 1 |
| 47 | 9737584 | Тяга | 1 |
| 48 | 4097354 | Регулировочная шайба 1.2 | 2 |
| 49 | 4097355 | Регулировочная шайба 2.3 | 2 |
| 50 | 4114817 | Регулировочная шайба 1.0 | 1 |
| 51 | 4114816 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
