Погрузчик пилотный трубопроводы (1) — HITACHI EX400-5

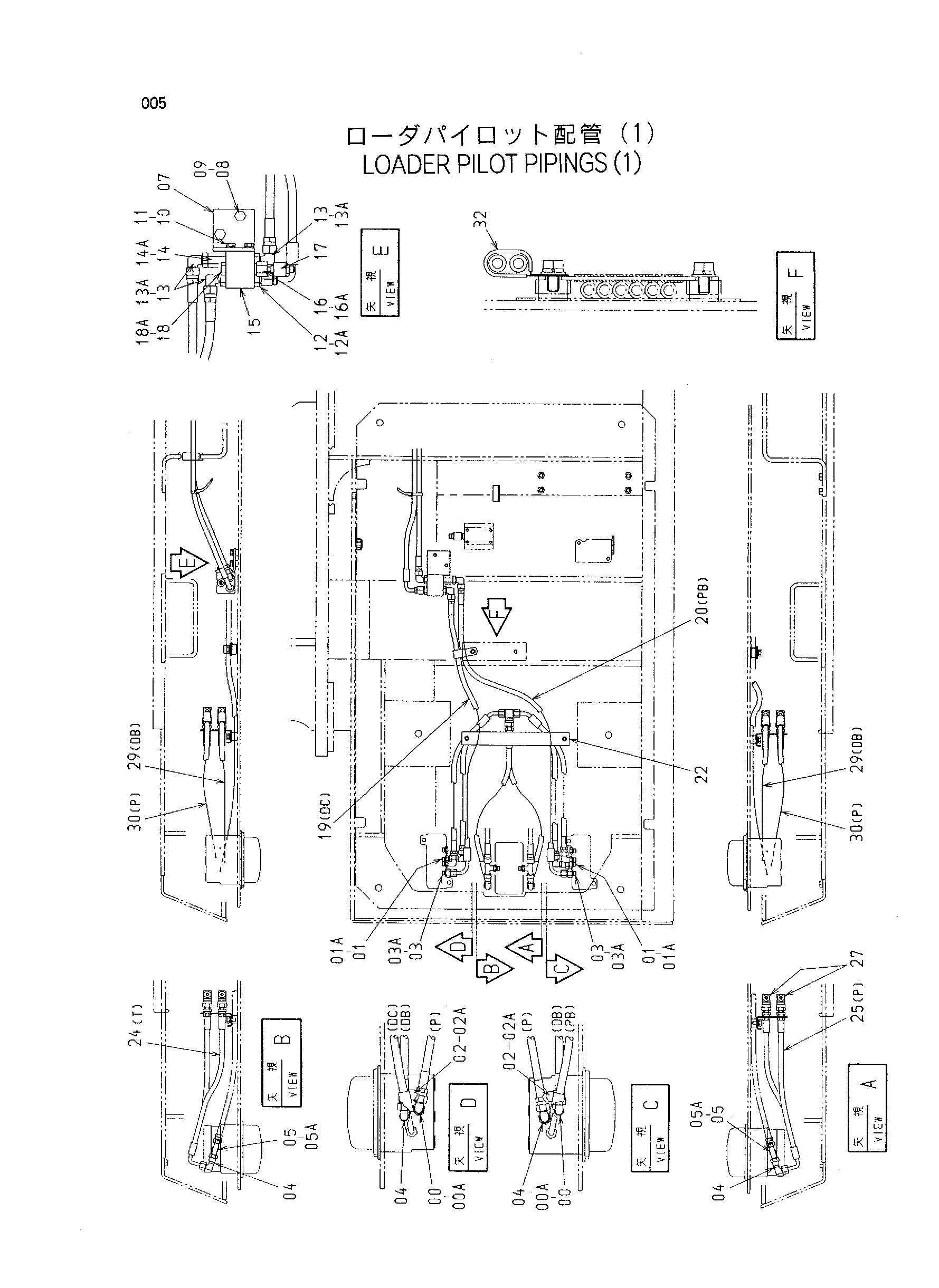

Заводская схема «Погрузчик пилотный трубопроводы (1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4093624 | Пробка | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4261226 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 4 |
| 05 | 4208473 | Тройник | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4392072 | Кронштейн | 1 |
| 08 | J901020 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | J900820 | Болт | 2 |
| 11 | A590908 | Пружинная шайба | 2 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4214603 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4330230 | Челночный клапан | 1 |
| 16 | 4339737 | Переходник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4254563 | Выключатель давление | 1 |
| 18 | 4093624 | Пробка | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4369079 | Шланг | 1 |
| 20 | 4369739 | Шланг | 1 |
| 22 | 4393167 | Кронштейн | 1 |
| 24 | 4393172 | Шланг | 1 |
| 25 | 4393173 | Шланг | 1 |
| 27 | 4226236 | Соединительный штуцер | 2 |
| 29 | 4369527 | Шланг | 2 |
| 30 | 4365168 | Шланг | 2 |
| 32 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
