Рооф (со встроенной защитой оператора) — HITACHI EX400-5

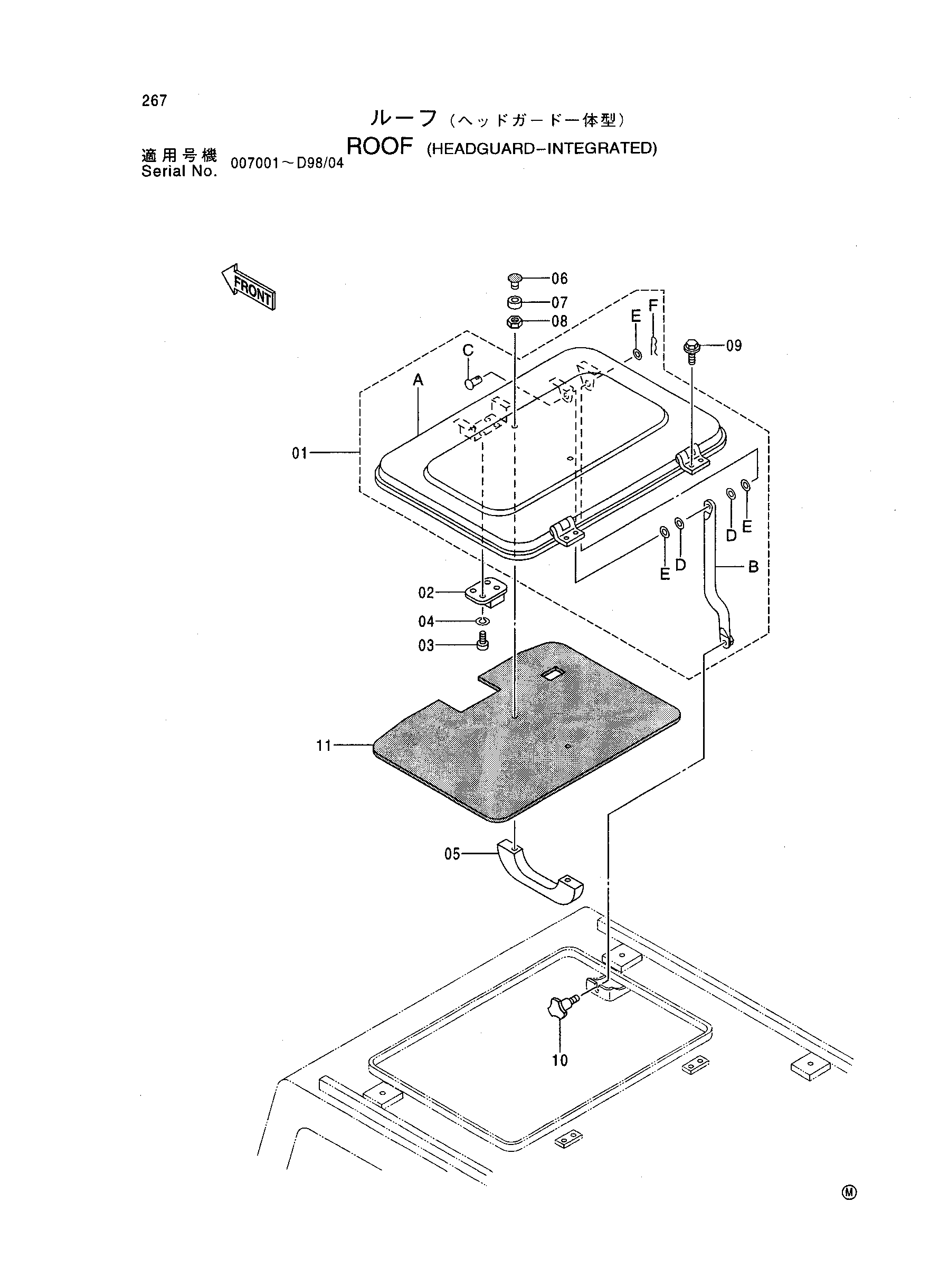

Заводская схема «Рооф (со встроенной защитой оператора)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4387946 | Рооф в сборе | 1 | |
| 01 | 4411716 | Крышка в сборе | 1 |
| 01B | 4341195 | Стойка | 1 |
| 01C | 4239991 | Заклёпка | 1 |
| 01D | 4239992 | Шайба | 2 |
| 01E | A590106 | Плоская шайба | 3 |
| 01F | 4022696 | Стопорный палец | 1 |
| 02 | 4204578 | Замок | 1 |
| 03 | M430513 | Винт | 4 |
| 04 | A590905 | Пружинная шайба | 4 |
| 05 | 4204579 | Рукоятка | 1 |
| 06 | 4204580 | Ограничитель | 2 |
| 07 | 4204581 | Резиновая прокладка | 2 |
| 08 | M500504 | Гайка | 2 |
| 09 | J010812 | Болт с шайбой | 4 |
| 10 | 4239993 | Ручка | 1 |
| 11 | 4411717 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
