Пилотные гидролинии (7-2) <джис-тйпе> [USA] — HITACHI EX400-5

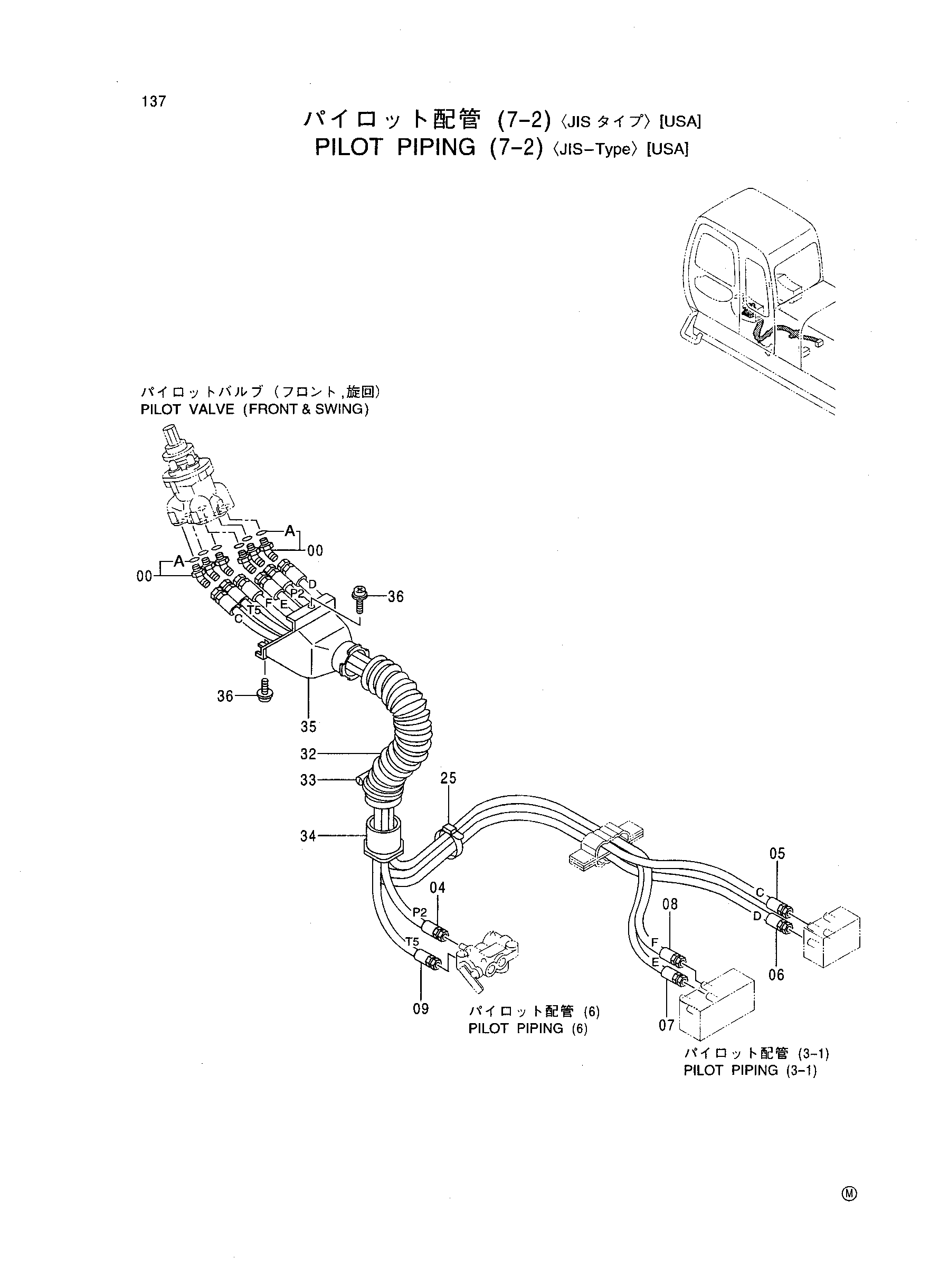

Заводская схема «Пилотные гидролинии (7-2) <джис-тйпе> [USA]» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (7-2) <джис-тйпе> [USA] HITACHI EX400-5](/catalog-drawings/d2/d2f4986f-4cee-4dc0-a141-63ad1e4448de.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286916 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4373556 | Шланг | 1 |
| 05 | 4387231 | Шланг | 1 |
| 06 | 4387232 | Шланг | 1 |
| 07 | 4387234 | Шланг | 1 |
| 08 | 4387236 | Шланг | 1 |
| 09 | 4373557 | Шланг | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 32 | 4373706 замена: 4351175 | Шланг | 1 |
| 32 | 4351175 | Шланг | 1 |
| 33 | 4351774 | Хомут провод | 1 |
| 34 | 3072687 замена: 3079728 | Втулка | 1 |
| 34 | 3079728 | Втулка | 1 |
| 35 | 3072745 | Крышка | 1 |
| 36 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
