Гидромотор трубопроводы (2) — HITACHI EX400-5

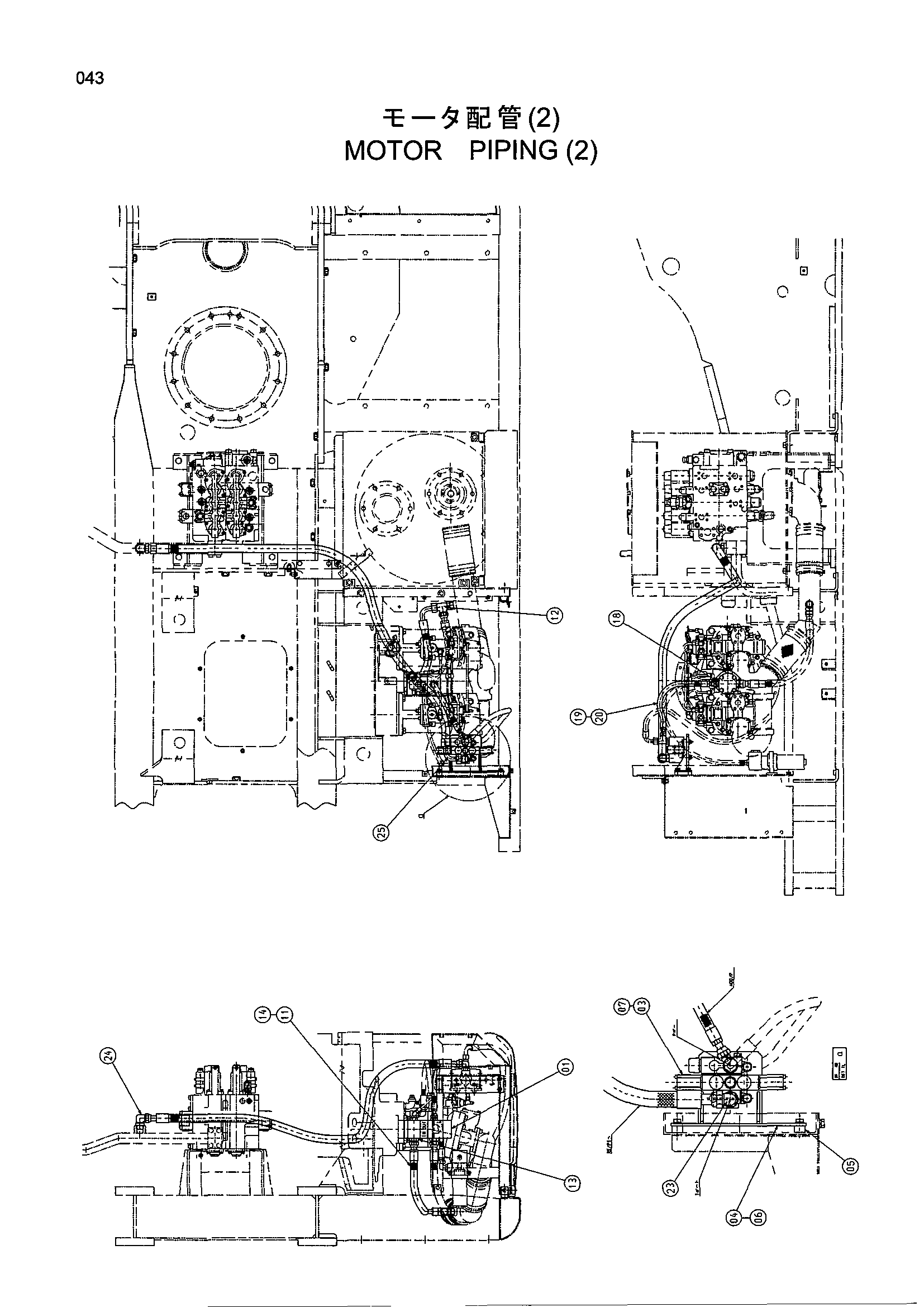

Заводская схема «Гидромотор трубопроводы (2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4227787 | Шестерённый насос | 1 |
| 03 | 4411553 | Гидрораспределитель | 1 |
| 04 | 8072550 | Кронштейн | 1 |
| 05 | 4315448 | Седло винта | 2 |
| 06 | J011020 | Болт с шайбой | 4 |
| 07 | J011040 | Болт с шайбой | 3 |
| 11 | 4315304 | Шланг | 1 |
| 12 | 4218070 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4189619 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 3 |
| 18 | 4189602 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | 4217314 | Шланг | 1 |
| 23 | 4065118 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4169596 | Угловой штуцер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4392104 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
