Основные гидролинии для гидромолот — HITACHI EX400-5

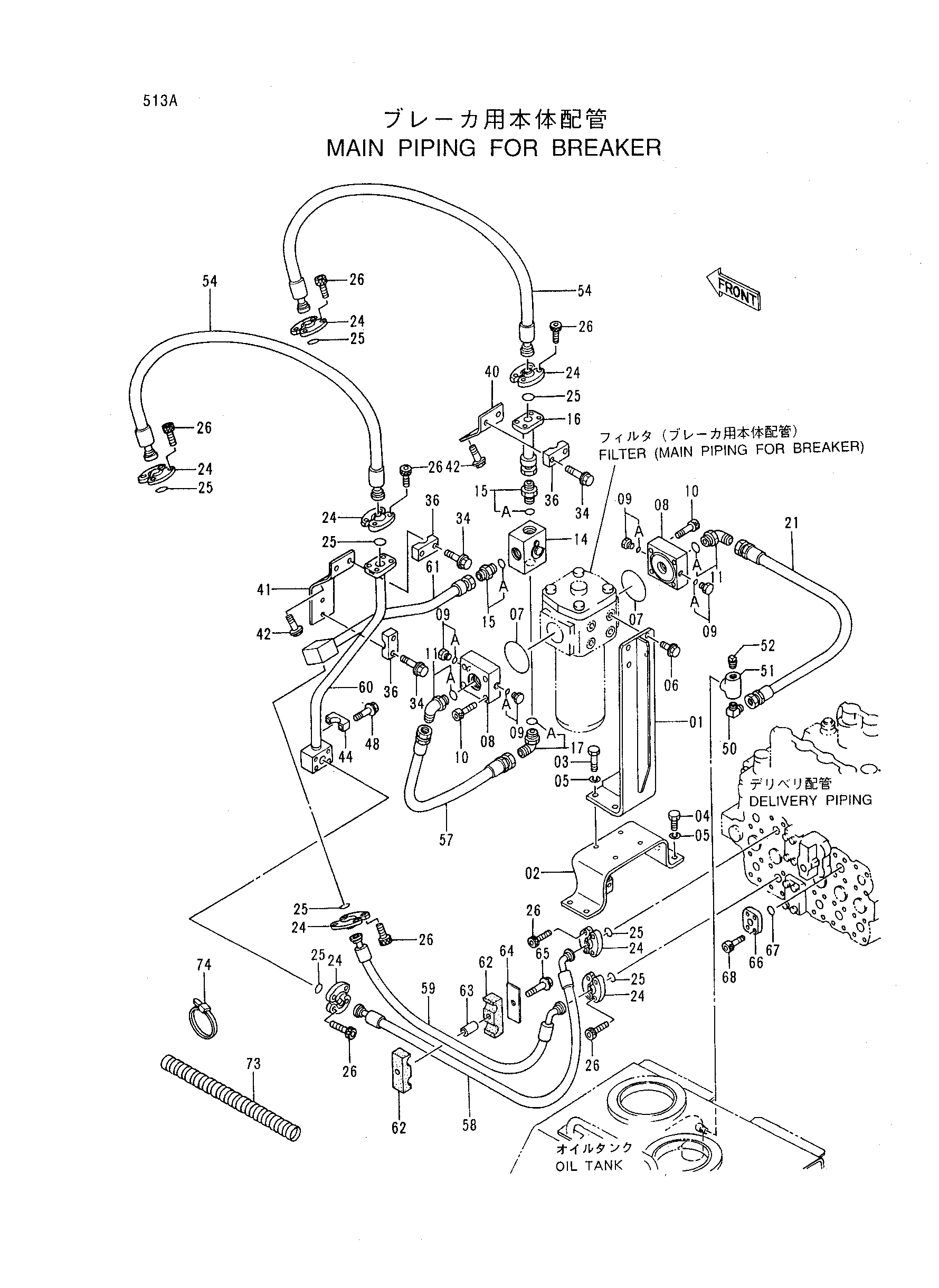

Заводская схема «Основные гидролинии для гидромолот» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8061396	Кронштейн	1
02	8061393	Кронштейн	1
03	J901665	Болт	4
04	J901640	Болт	4
05	A590916	Пружинная шайба	8
06	J011235	Болт с шайбой	4
07	A811100	Уплотнительное кольцо	2
08	3065589	Фланец трубка	2
09	4093624	Пробка	4
09A	957366	Уплотнительное кольцо	1
10	M341660	Болт с внутренним шестигранником	8
11	4169593	Угловой штуцер	2
11A	970860	Уплотнительное кольцо	1
14	4245476 замена: 4409420	Клапан селектор	1
14	4409420	Клапан селектор	1
15	4042035	Адаптер	2
15A	970860	Уплотнительное кольцо	1
16	9743785	Трубка	1
17	4169593	Угловой штуцер	1
17A	970860	Уплотнительное кольцо	1
21	4393213	Шланг	1
24	4089703	Разъёмный фланец	16
25	4508805	Уплотнительное кольцо	8
26	M341445	Болт с внутренним шестигранником	32
34	J011275	Болт с шайбой	6
36	4334364	Хомут трубки	3
40	8062190	Кронштейн	1
41	8062191	Кронштейн	1
42	J011240	Болт с шайбой	4
44	4334364	Хомут трубки	1
48	J011275	Болт с шайбой	2
50	94-1406	Угловой штуцер	1
51	94-0665	Тройник	1
52	94-2027	Пробка	1
54	4344300	Шланг	2
57	4268958	Шланг	1
58	4348070	Шланг	1
59	4348071 замена: 4354222	Шланг	1
59	4354222	Шланг	1
60	8062188	Трубка	1
61	8062187	Трубка	1
62	4215878	Хомут шланга	2
63	4215879	Проставка	1
64	4215880	Пластина	1
65	J011290	Болт с шайбой	1
66	4348295	Фланец	1
67	4508805	Уплотнительное кольцо	2
68	M341456	Болт с внутренним шестигранником	4
73	4044420	Защитный кожух	6
74	4055312	Ленточный зажим	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
