Верхний стрела трубопроводы системы смазки — HITACHI EX400-5

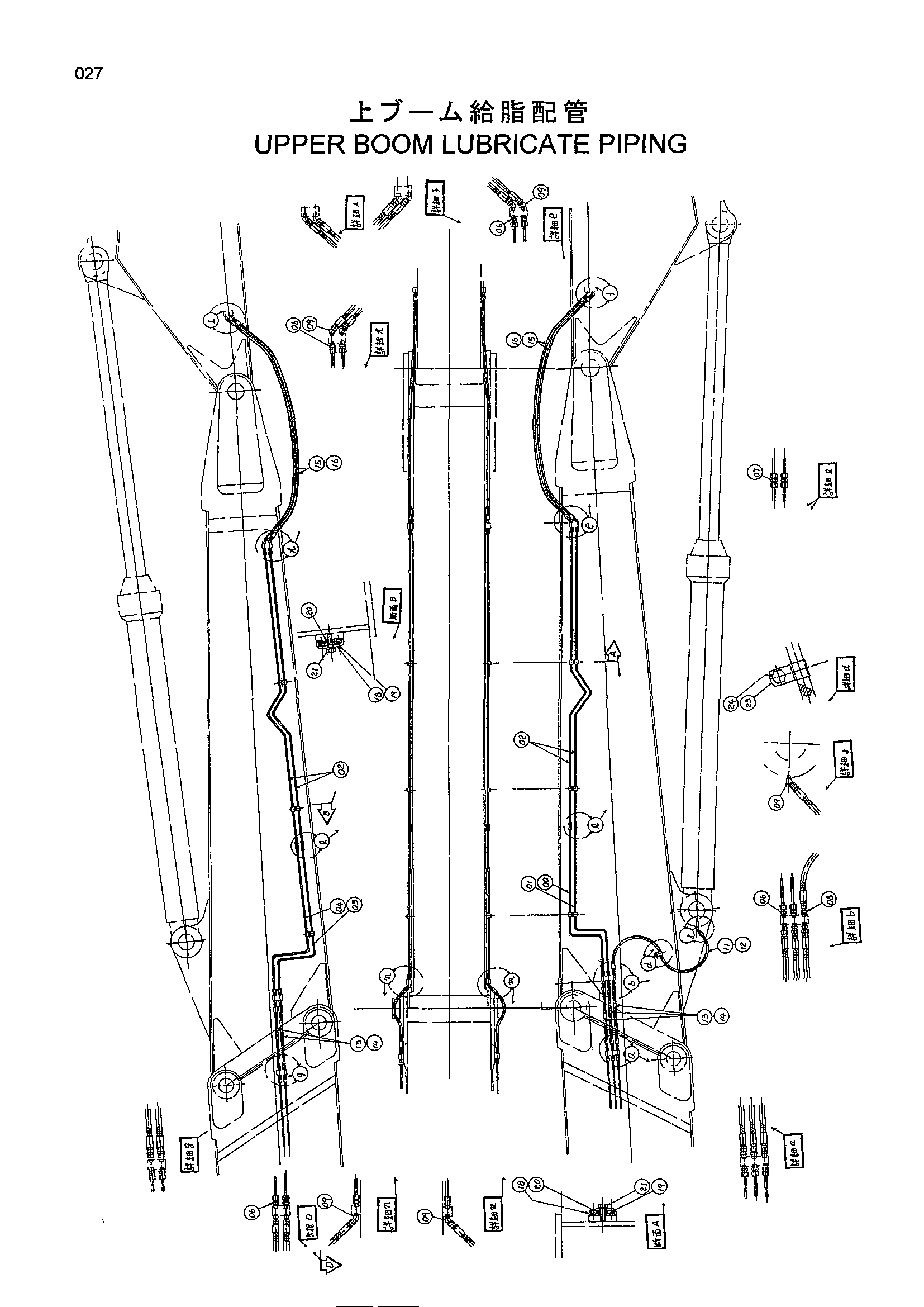

Заводская схема «Верхний стрела трубопроводы системы смазки» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TB42696 | Трубка | 1 |
| 01 | TB42697 | Трубка | 1 |
| 02 | TB42698 | Трубка | 4 |
| 03 | TB42699 | Трубка | 1 |
| 04 | TB42700 | Трубка | 1 |
| 06 | 4130169 | Штуцер трубки | 8 |
| 07 | 4130192 | Штуцер трубки | 4 |
| 08 | 4154651 | Адаптер | 1 |
| 09 | 4154655 | Угловой штуцер | 10 |
| 11 | 4203079 | Нейлоновый шланг | 1 |
| 12 | TA47284 | Защитный кожух | 1 |
| 13 | 4213825 | Нейлоновый шланг | 5 |
| 14 | TA47283 | Защитный кожух | 5 |
| 15 | 4207347 | Шланг | 4 |
| 16 | TA47279 | Защитный кожух | 1 |
| 18 | 4269656 | Хомут | 6 |
| 19 | 4269657 | Резиновая прокладка | 6 |
| 20 | 4269658 | Проставка | 6 |
| 21 | J011030 | Болт с шайбой | 6 |
| 23 | 4190273 | Зажим | 1 |
| 24 | J011016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
