Кондиционер (2) — HITACHI EX400-5

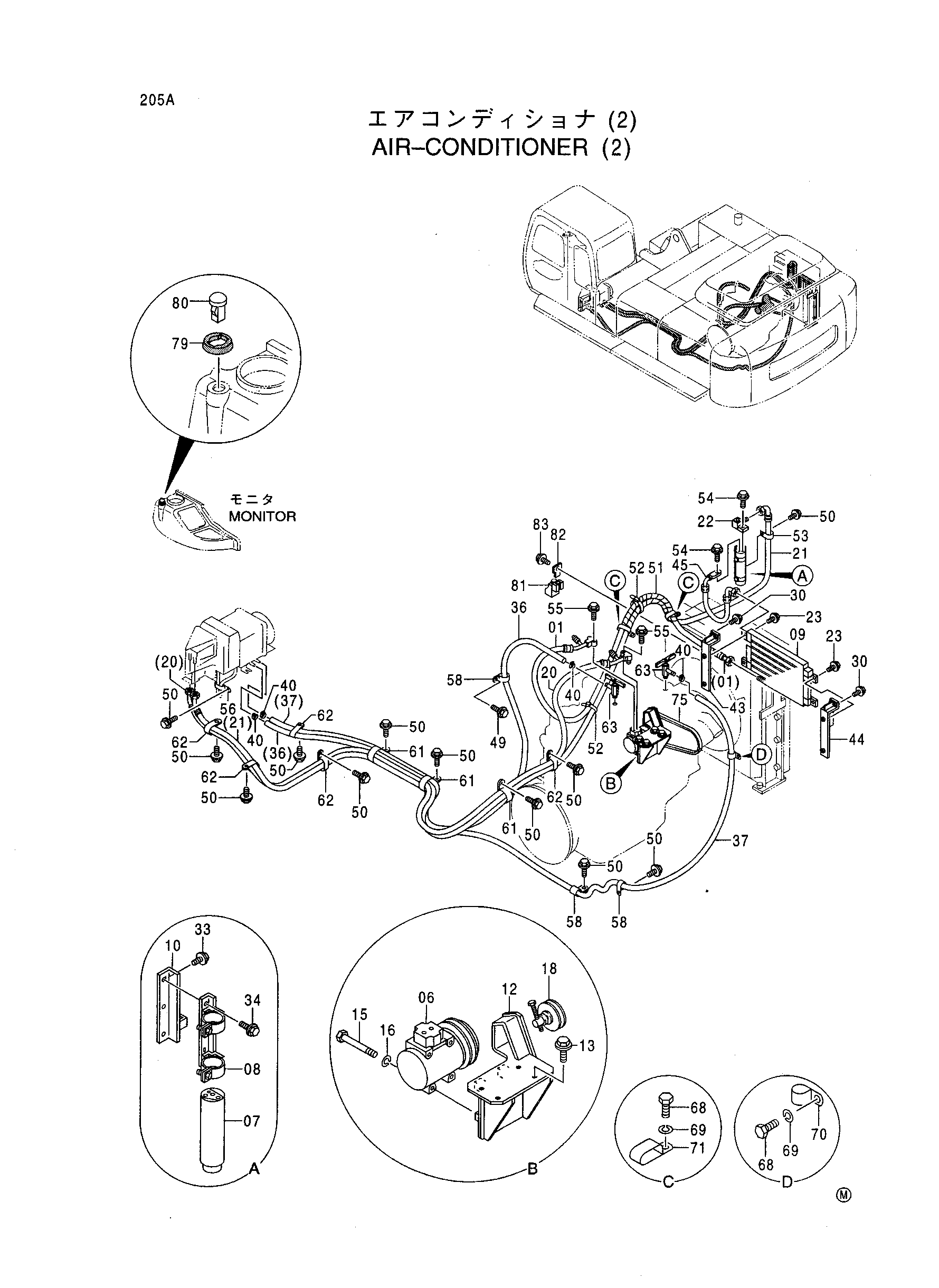

Заводская схема «Кондиционер (2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4354985 | Шланг | 1 |
| 06 | 4333459 | Компрессор | 1 |
| 07 | 4333461 | Бак рекеивер | 1 |
| 08 | 4333462 | Держатель | 1 |
| 09 | 4356628 | Конденсатор | 1 |
| 10 | 8068597 | Кронштейн | 1 |
| 12 | 7030451 | Кронштейн | 1 |
| 12 | 7033862 | Кронштейн | 1 |
| 13 | J011250 | Болт с шайбой | 4 |
| 15 | J900890 | Болт | 4 |
| 16 | A590908 | Пружинная шайба | 4 |
| 18 | 4252004 | Шкив | 1 |
| 20 | 4380472 | Шланг радиатора | 1 |
| 21 | 4380467 | Шланг радиатора | 1 |
| 22 | 4374958 | Соединение | 1 |
| 23 | J020825 | Болт с шайбой | 4 |
| 30 | J021030 | Болт с шайбой | 4 |
| 33 | J031230 | Болт с шайбой | 2 |
| 34 | J020820 | Болт с шайбой | 2 |
| 36 | 4386155 | Водяной шланг | 1 |
| 37 | 4386156 | Водяной шланг | 1 |
| 40 | 4514699 | Хомут шланга | 4 |
| 43 | 8060067 | Кронштейн | 1 |
| 44 | 8060068 | Кронштейн | 1 |
| 45 | 4339691 | Шланг | 1 |
| 49 | J031030 | Болт с шайбой | 1 |
| 50 | J011020 | Болт с шайбой | 12 |
| 51 | 4044420 | Защитный кожух | 4 |
| 52 | 4055312 | Ленточный зажим | 20 |
| 53 | 4190277 | Зажим | 2 |
| 54 | J020625 | Болт с шайбой | 2 |
| 55 | J020630 | Болт с шайбой | 2 |
| 56 | 4190282 | Зажим | 1 |
| 58 | 4190263 | Зажим | 3 |
| 61 | 4193816 | Зажим | 3 |
| 62 | 4192034 | Зажим | 5 |
| 63 | 4245743 | Кран | 2 |
| 68 | J901016 | Болт | 3 |
| 68 | J901016 | Болт | 3 |
| 69 | A590910 | Пружинная шайба | 3 |
| 69 | A590910 | Пружинная шайба | 3 |
| 70 | 4190263 | Зажим | 1 |
| 70 | 4190263 | Зажим | 1 |
| 71 | 4192034 | Зажим | 2 |
| 71 | 4192034 | Зажим | 2 |
| 75 | 4372746 | Ремень V | 1 |
| 75 | 4386384 | Ремень V | 1 |
| 79 | 4405194 | Проставка | 1 |
| 79 | 4405194 | Проставка | 1 |
| 79 | 4405194 | Проставка | 1 |
| 79 | 4405194 | Проставка | 1 |
| 79 | 4405194 | Проставка | 1 |
| 80 | 4405814 | Датчик | 1 |
| 80 | 4405814 | Датчик | 1 |
| 80 | 4405814 | Датчик | 1 |
| 80 | 4405814 | Датчик | 1 |
| 80 | 4405814 | Датчик | 1 |
| 81 | 4405815 | Датчик | 1 |
| 81 | 4405815 | Датчик | 1 |
| 81 | 4405815 | Датчик | 1 |
| 81 | 4405815 | Датчик | 1 |
| 81 | 4405815 | Датчик | 1 |
| 82 | 4411931 | Кронштейн | 1 |
| 82 | 4411931 | Кронштейн | 1 |
| 82 | 4411931 | Кронштейн | 1 |
| 82 | 4411931 | Кронштейн | 1 |
| 82 | 4411931 | Кронштейн | 1 |
| 83 | J020820 | Болт с шайбой | 1 |
| 83 | J020820 | Болт с шайбой | 1 |
| 83 | J020820 | Болт с шайбой | 1 |
| 83 | J020820 | Болт с шайбой | 1 |
| 83 | J020820 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
