Гидроножницы, поворот трубопроводы (поворот) — HITACHI EX400-5

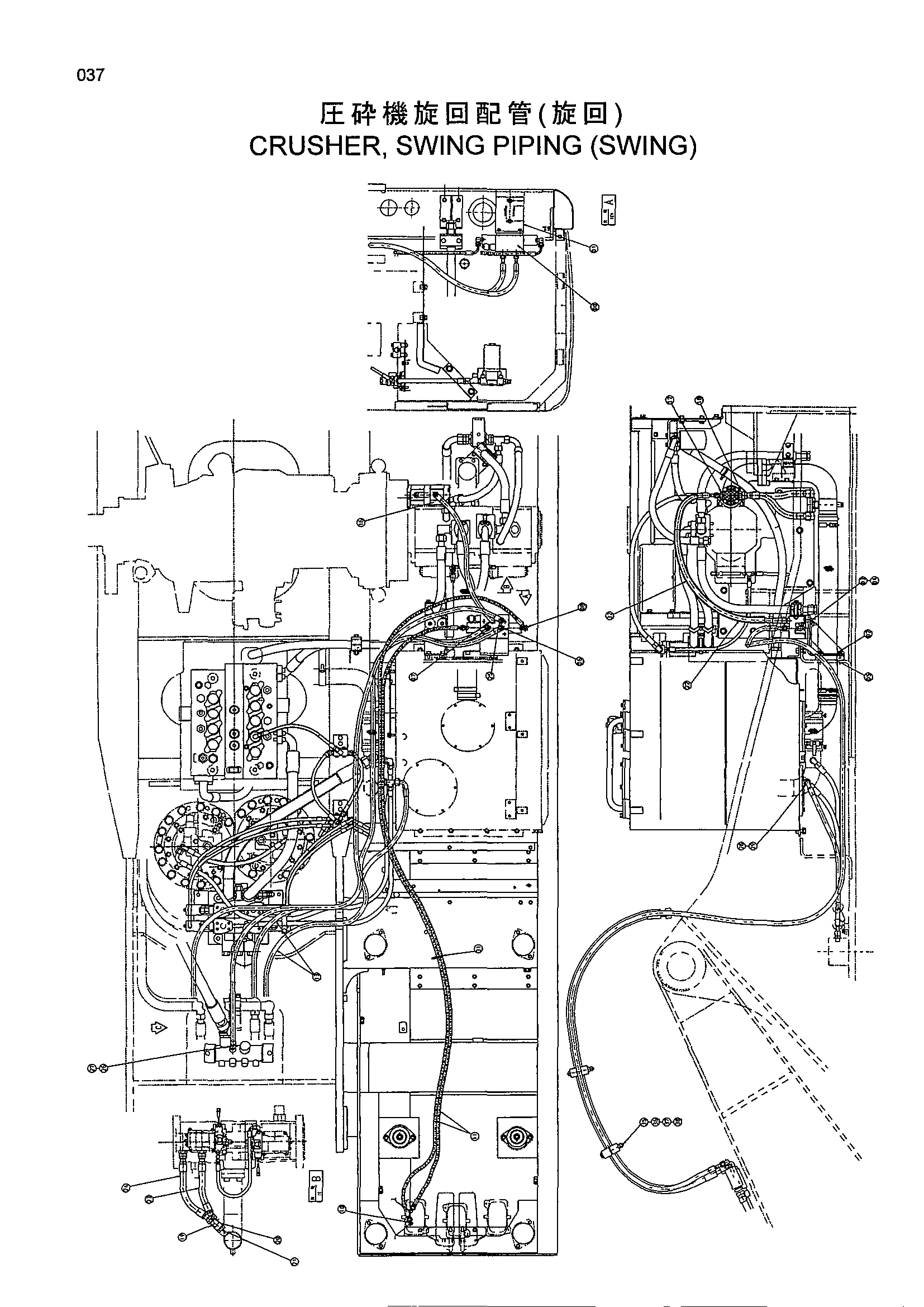

Заводская схема «Гидроножницы, поворот трубопроводы (поворот)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TA3696 | Гидрораспределитель | 1 |
| 01 | TA48698 | Кронштейн | 1 |
| 02 | J011225 | Болт с шайбой | 2 |
| 03 | M111020 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | TB42544 | Седло винта | 1 |
| 06 | 4042046 | Адаптер | 2 |
| 07 | 4042047 | Адаптер | 1 |
| 08 | TA40561 | Угловой штуцер | 2 |
| 10 | 4133249 | Угловой штуцер | 2 |
| 11 | TA48714 | Шланг | 2 |
| 13 | 4054812 | Шланг | 2 |
| 16 | 4278696 | Шестерённый насос | 1 |
| 17 | 4042032 | Адаптер | 1 |
| 18 | 4042033 | Адаптер | 2 |
| 19 | 94-1404 | Угловой штуцер | 2 |
| 20 | 94-0663 | Тройник | 1 |
| 21 | 4208243 | Адаптер | 1 |
| 22 | TA41222 | Шланг | 1 |
| 23 | 4104930 | Шланг | 1 |
| 24 | 4055336 | Шланг | 1 |
| 25 | TB42964 | Адаптер | 1 |
| 26 | TB42545 | Шланг | 1 |
| 27 | 4210361 | Адаптер | 1 |
| 28 | 4217343 | Тройник | 1 |
| 29 | TB42546 | Шланг | 1 |
| 31 | 4055312 | Ленточный зажим | 10 |
| 32 | 4133527 | Защитный кожух | 18 |
| 35 | TA47311 | Хомут | 2 |
| 36 | J901203 | Болт | 2 |
| 37 | J950012 | Гайка | 4 |
| 38 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
