Каталог запчастей HITACHI
Электрооборудование (8) — HITACHI EX400-5

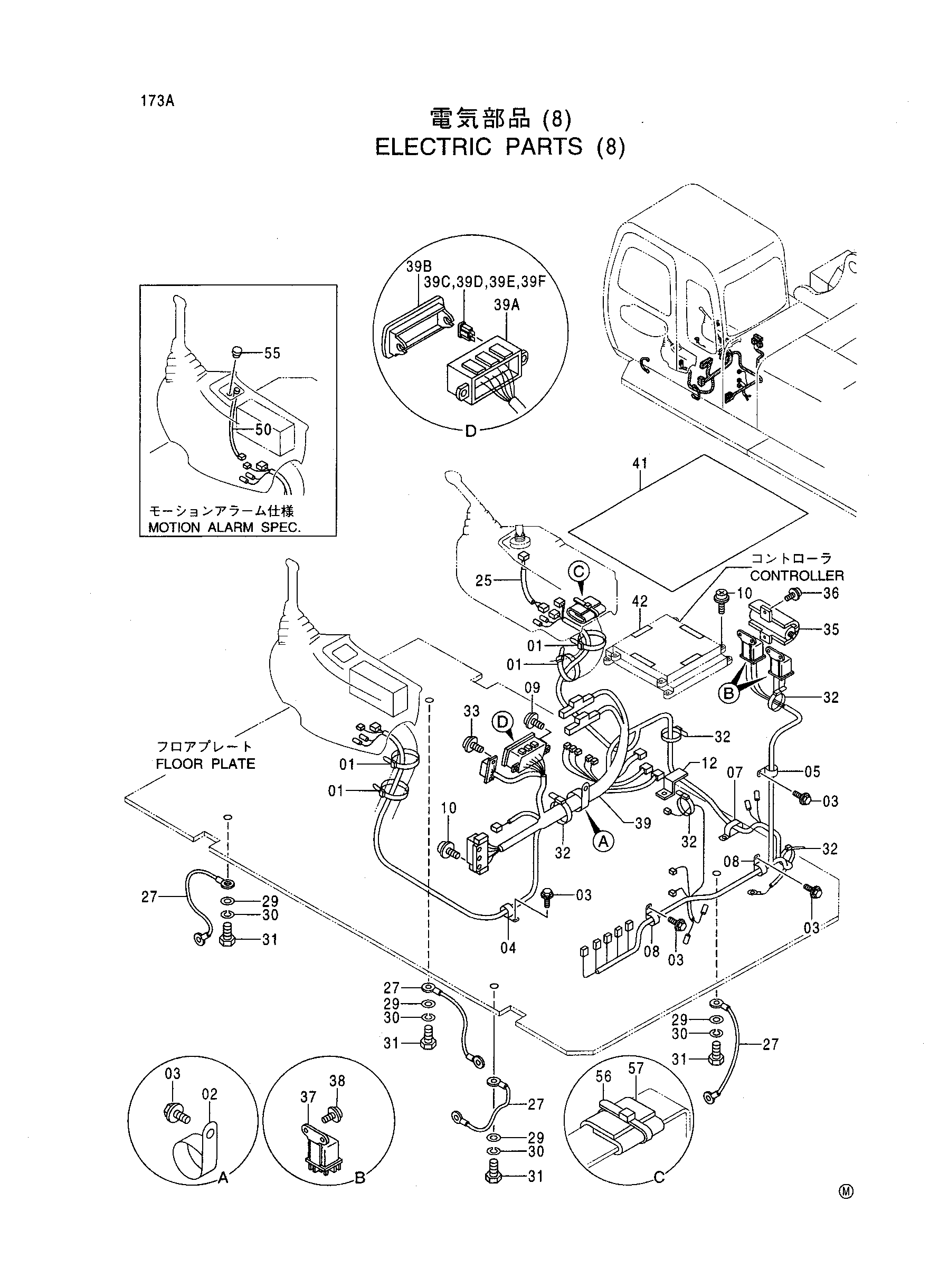

Заводская схема «Электрооборудование (8)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859 | Ленточный зажим | 4 |
| 02 | 4193848 | Зажим 45.0 | 1 |
| 03 | J021025 | Болт с шайбой | 5 |
| 04 | 4190275 | Зажим 14.0 | 1 |
| 05 | 4190253 | Зажим 16.0 | 1 |
| 07 | 4192035 | Зажим 28.0 | 1 |
| 07 | 4192035 | Зажим 28.0 | 1 |
| 07 | 4192035 | Зажим 28.0 | 1 |
| 07 | 4192035 | Зажим 28.0 | 1 |
| 07 | 4192035 | Зажим 28.0 | 1 |
| 07 | 4192034 | Зажим 25.0 X 2 | 1 |
| 07 | 4192034 | Зажим 25.0 X 2 | 1 |
| 07 | 4192034 | Зажим 25.0 X 2 | 1 |
| 07 | 4192034 | Зажим 25.0 X 2 | 1 |
| 07 | 4192034 | Зажим 25.0 X 2 | 1 |
| 08 | 4190273 | Зажим 18.0 | 2 |
| 09 | J450620 | Винт с шайбой | 2 |
| 10 | J460620 | Винт с шайбой | 10 |
| 12 | 4391237 | Кронштейн | 1 |
| 12 | 4391237 | Кронштейн | 1 |
| 12 | 4391237 | Кронштейн | 1 |
| 12 | 4391237 | Кронштейн | 1 |
| 12 | 4391237 | Кронштейн | 1 |
| 12 | 4423749 | Кронштейн | 1 |
| 12 | 4423749 | Кронштейн | 1 |
| 12 | 4423749 | Кронштейн | 1 |
| 12 | 4423749 | Кронштейн | 1 |
| 12 | 4423749 | Кронштейн | 1 |
| 25 | 4277927 | Жгут проводов | 1 |
| 27 | 4281293 | Жгут проводов | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | J901016 | Болт | 4 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 33 | J460310 | Винт с шайбой | 2 |
| 35 | 4158761 | Резистор | 1 |
| 36 | J460516 | Винт с шайбой | 2 |
| 37 | 4251587 | Реле | 2 |
| 38 | J460616 | Винт с шайбой | 4 |
| 39 | 0002676 замена: 0003303 | Жгут проводов провод [STD] | 1 |
| 39 | 0002676 | Жгут проводов провод [STD] | 1 |
| 39 | 0002676 | Жгут проводов провод [STD] | 1 |
| 39 | 0002676 | Жгут проводов провод [STD] | 1 |
| 39 | 0002676 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 замена: 0003385 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 замена: 2038806 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 замена: 4192034 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 замена: 4423749 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 | Жгут проводов провод [STD] | 1 |
| 39 | 0003303 | Жгут проводов провод [STD] | 1 |
| 39 | 0002676 замена: 0003385 | Жгут проводов провод [USA] | 1 |
| 39 | 0002676 замена: 2038806 | Жгут проводов провод [USA] | 1 |
| 39 | 0002676 замена: 4192034 | Жгут проводов провод [USA] | 1 |
| 39 | 0002676 замена: 4192034 | Жгут проводов провод [USA] | 1 |
| 39 | 0002676 замена: 4423749 | Жгут проводов провод [USA] | 1 |
| 39 | 0003385 | Жгут проводов | 1 |
| 39 | 0003385 | Жгут проводов | 1 |
| 39 | 0003385 | Жгут проводов | 1 |
| 39 | 0003385 | Жгут проводов | 1 |
| 39 | 0003385 | Жгут проводов | 1 |
| 39A | 4408982 | Корпус | 1 |
| 39B | 4378586 | Крышка | 1 |
| 39C | 4195593 | Предохранитель(5A) | 1 |
| 39D | 4195594 | Предохранитель(10A) | 1 |
| 39E | 4195596 | Предохранитель(20A) | 1 |
| 39F | 4195597 | Предохранитель(30A) | 1 |
| 41 | 3075379 | Крышка | 1 |
| 42 | 4365396 | Лента | 4 |
| 50 | 4384758 | Выключатель | 1 |
| 55 | 4294437 | Колпачок | 1 |
| 56 | 4055312 | Ленточный зажим | 1 |
| 56 | 4055312 | Ленточный зажим | 1 |
| 56 | 4055312 | Ленточный зажим | 1 |
| 56 | 4055312 | Ленточный зажим | 1 |
| 57 | 4403273 | Резиновая прокладка | 1 |
| 57 | 4403273 | Резиновая прокладка | 1 |
| 57 | 4403273 | Резиновая прокладка | 1 |
| 57 | 4403273 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
