Бортовой редуктор — HITACHI EX400-5

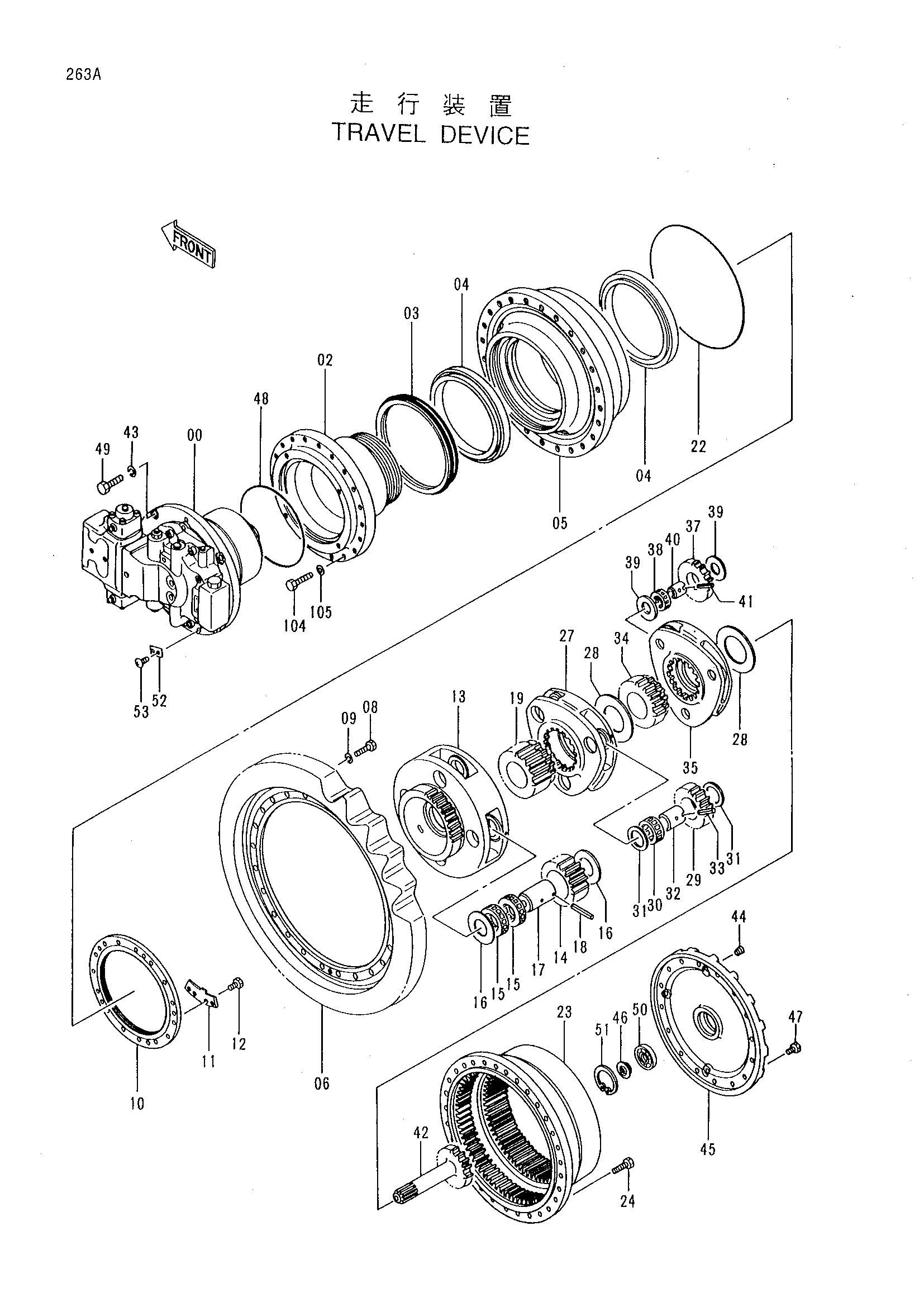

Заводская схема «Бортовой редуктор» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-53	9171981 замена: 9173170	Бортовой редуктор	2
00-53	(9173170)	Бортовой редуктор	2
00	4405572	Гидромотор	1
02	1015881	Корпус	1
03	4245703	Комплект уплотнений	1
04	4266497	Роликовый подшипник	2
05	1015882	Барабан	1
06	1010956	Звёздочка	1
08	J932270	Болт	24
09	A590922	Пружинная шайба	24
10	3043140	Гайка	1
11	3043141	Стопорная пластина	1
12	J901222	Болт	2
13	1015883	Водило	1
14	3053195	Планетарная шестерня	4
15	4204106	Игольчатый подшипник	8
16	4219595	Упорная пластина	8
17	4263903	Палец	4
18	4207947	Пружинный штифт	4
19	3053786	Солнечная шестерня	1
22	4203187	Уплотнительное кольцо	1
23	1018360	Коронная шестерня	1
24	J931845	Болт	30
27	1015523	Водило	1
28	4263905	Проставка	2
29	3053194	Планетарная шестерня	3
30	4228365	Подшипник неедле	3
31	4201968	Упорная пластина	6
32	4263902	Палец	3
33	4203180	Пружинный штифт	3
34	3053785	Солнечная шестерня	1
35	1015505	Водило	1
37	3053098	Планетарная шестерня	3
38	4246786	Игольчатый подшипник	3
39	4269295	Упорная пластина	6
40	4263901	Палец	3
41	4222030	Пружинный штифт	3
42	2031016	Вал проп.	1
43	A590918	Пружинная шайба	4
44	4279343	Пробка	3
45	1023348	Крышка	1
46	4288767	Стопорный палец	1
47	4373463	Болт	16
48	4271596	Уплотнительное кольцо	1
49	J911860	Болт	4
50	4274541	Шариковый подшипник	1
51	991725	Стопорное кольцо	1
52	3053559	Информационная табличка	1
53	M492564	Приводной винт	2
104	J932200	Болт	40
105	4089822	Шайба	40

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
