Гидролинии рабочего оборудования для NPK гидромолот — HITACHI EX400-5

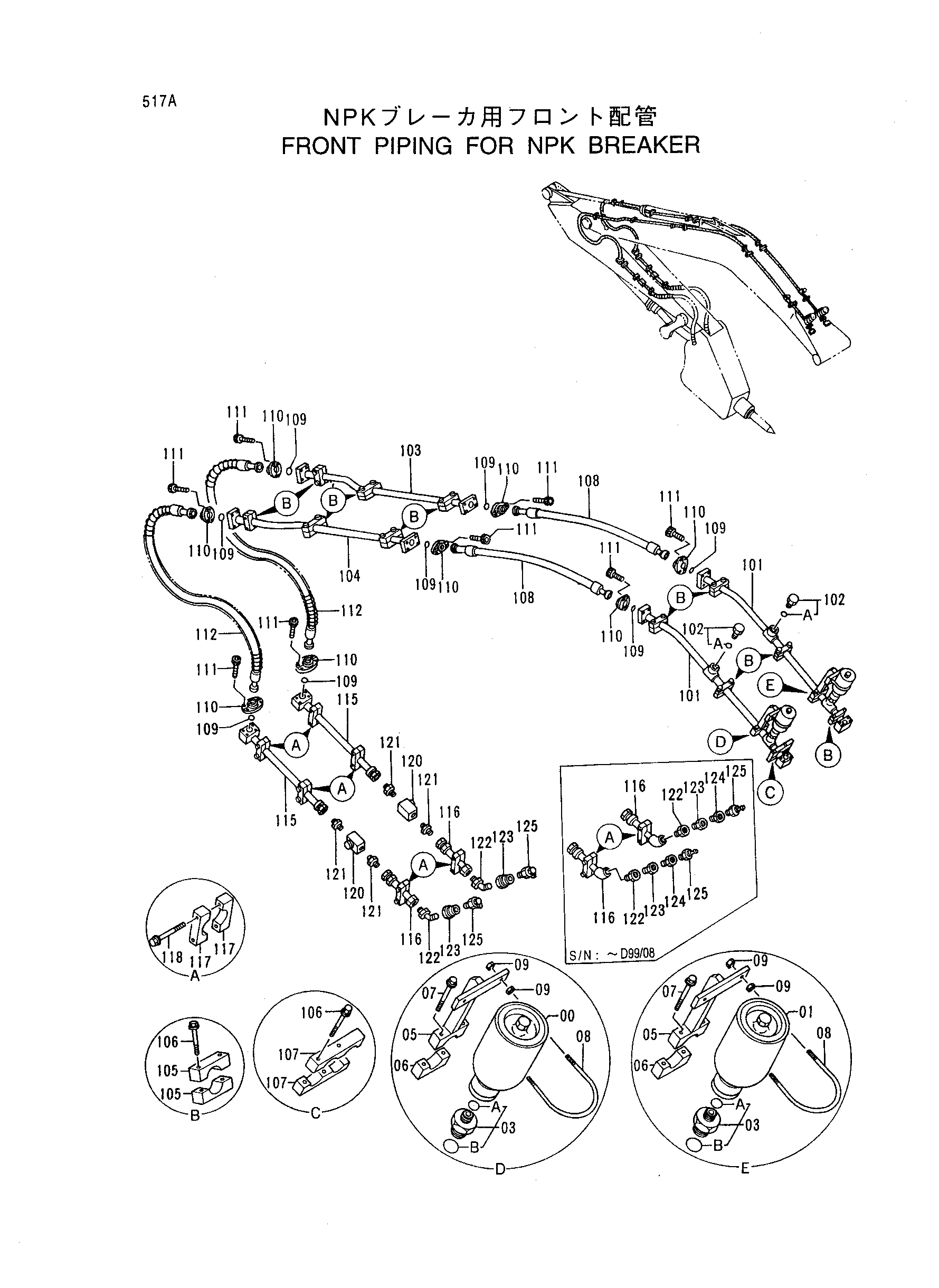

Заводская схема «Гидролинии рабочего оборудования для NPK гидромолот» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4377378	Гидроаккумулятор	1
01	4284867	Гидроаккумулятор	1
03	4318302	Адаптер	2
03A	4509181	Уплотнительное кольцо	1
03B	970860	Уплотнительное кольцо	1
05	8056999	Кронштейн	2
06	4317910	Хомут трубки	2
07	J011255	Болт с шайбой	4
08	4289010	U-образный болт	2
09	J950012	Гайка	8
101	8061291	Трубка	2
102	4154693	Пробка	4
102A	970860	Уплотнительное кольцо	1
103	8061292	Трубка	1
103	8073297	Трубка	1
104	8061293	Трубка	1
104	8073298	Трубка	1
105	4334364	Хомут трубки	22
106	J011285	Болт с шайбой	24
107	4347727	Хомут трубки	2
108	4343208	Шланг	2
109	4508805	Уплотнительное кольцо	8
110	4089703	Разъёмный фланец	16
111	M341445	Болт с внутренним шестигранником	32
112	4343210 замена: 4405944	Шланг	2
112	4405944	Шланг	2
115	9743719	Трубка	2
116	9749722 замена: 9754840	Трубка	2
116	9749722 замена: 4317647	Трубка	2
116	9749722 замена: 4437280	Трубка	2
116	9749722 замена: 4381187	Трубка	2
116	9754840	Трубка	2
117	4334364	Хомут трубки	12
118	J011285	Болт с шайбой	12
120	4239440	Запорный клапан	2
121	94-1306	Адаптер	4
122	94-1611	Переходник	2
122	4317647	Угловой штуцер	2
122A	970860	Уплотнительное кольцо	1
123	94-1609	Втулка	2
123	4437280	Колпачок	2
124	94-1601	Переходник	2
125	0237418	Воздушный клапан	2
125	4381187	Воздушный клапан	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
