Гидроцилиндр ковша <экскаватор> — HITACHI EX400-5

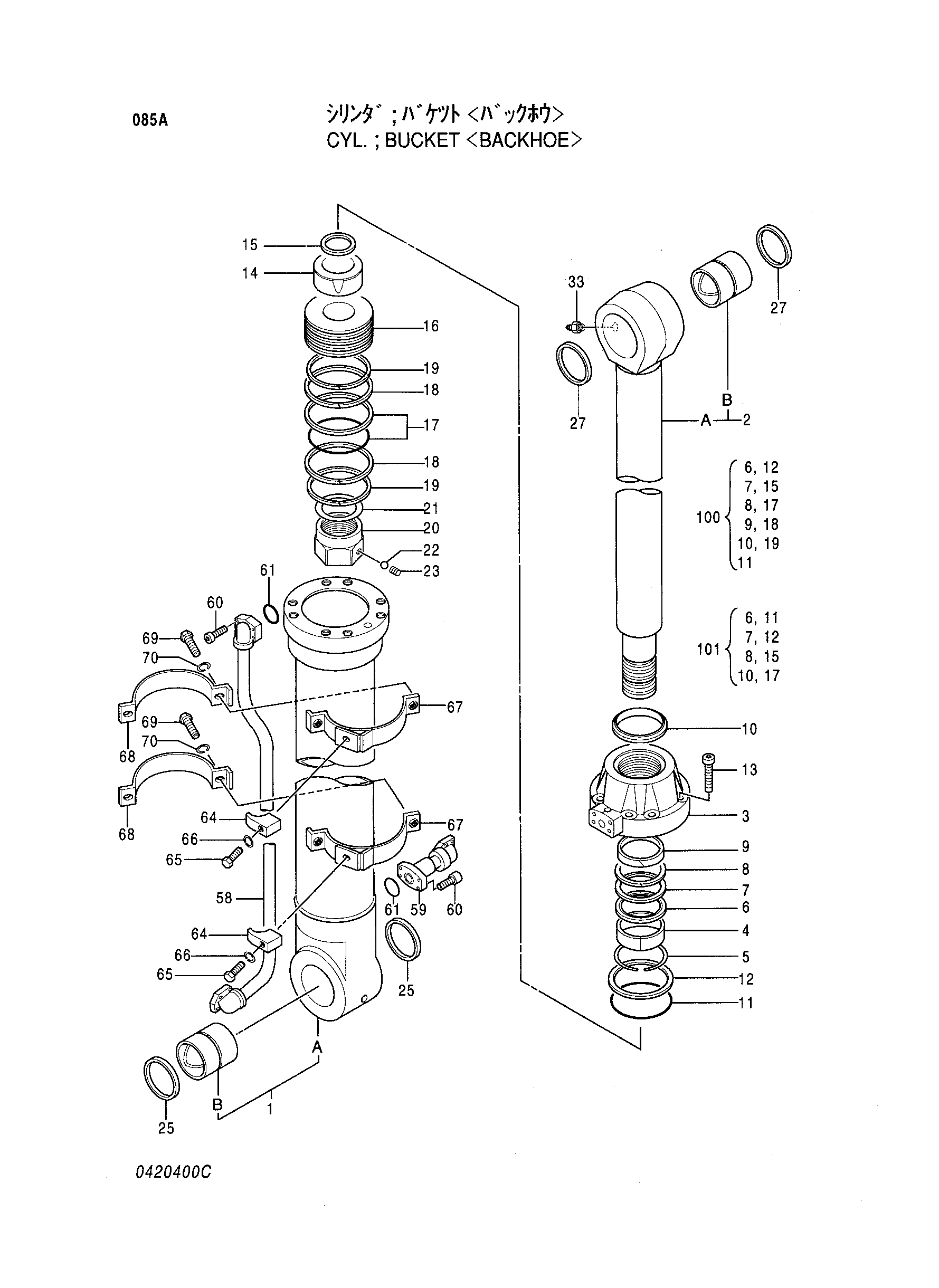

Заводская схема «Гидроцилиндр ковша <экскаватор>» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4310244 | Гидроцилиндр ковша | 1 | |
| 1-33 | 4340513 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 0420401 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0352905 | Втулка пальца | 1 |
| 2 | 0420402 | Шток поршня в сборе | 1 |
| 2B | 0420102 | Втулка пальца | 1 |
| 3 | 0420105 | Головка гидроцилиндра | 1 |
| 4 | 0352704 | Втулка | 1 |
| 5 | 0133103 | Стопорное кольцо | 1 |
| 6 | 0352705 | Уплотнительное кольцо | 1 |
| 7 | 0352706 | U-образная манжета | 1 |
| 8 | 0352707 | Опорное кольцо | 1 |
| 9 | 0460004 | Направляющее кольцо | 1 |
| 10 | 0352709 замена: 4438199 | Грязесъёмное кольцо | 1 |
| 10 | 4438199 | Грязесъёмное кольцо | 1 |
| 11 | A811160 | Уплотнительное кольцо | 1 |
| 12 | 4170546 | Опорное кольцо | 1 |
| 13 | 0352716 | Болт с внутренним шестигранником | 8 |
| 14 | 0420106 | Амортизирующий подшипник | 1 |
| 15 | 0420113 | Уплотнение | 1 |
| 16 | 0420108 | Поршень | 1 |
| 17 | 4170547 | Кольцо уплотнение в сборе | 1 |
| 18 | 0420109 | Направляющее кольцо | 2 |
| 19 | 0259307 | Направляющее кольцо | 2 |
| 20 | 0352713 | Гайка | 1 |
| 21 | 0352714 | Регулировочная шайба | 1 |
| 22 | 0104404 | Шарик | 1 |
| 23 | 0352715 | Установочный винт | 1 |
| 25 | 0420403 | Грязесъёмное кольцо | 2 |
| 27 | 0420110 | Грязесъёмное кольцо | 2 |
| 33 | J75481 | Пресс-маслёнка | 1 |
| 58 | 0420404 | Трубка | 1 |
| 59 | 0420405 | Соединение | 1 |
| 60 | 0150616 | Болт с внутренним шестигранником | 8 |
| 61 | 984614 | Уплотнительное кольцо | 2 |
| 64 | 0309219 | Хомут трубки | 2 |
| 65 | 0237417 | Болт | 2 |
| 66 | 0208516 | Пружинная шайба | 2 |
| 67 | 0352719 | Лента | 2 |
| 68 | 0352721 | Лента | 2 |
| 69 | 0408815 | Болт | 4 |
| 70 | 0325913 | Шайба | 4 |
| 100 | 4340620 | Комплект уплотнений | 1 |
| 101 | 4402387 замена: 4438681 | Комплект уплотнений | 1 |
| 101 | 4438681 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
