Погрузчик пилотный трубопроводы (2) — HITACHI EX400-5

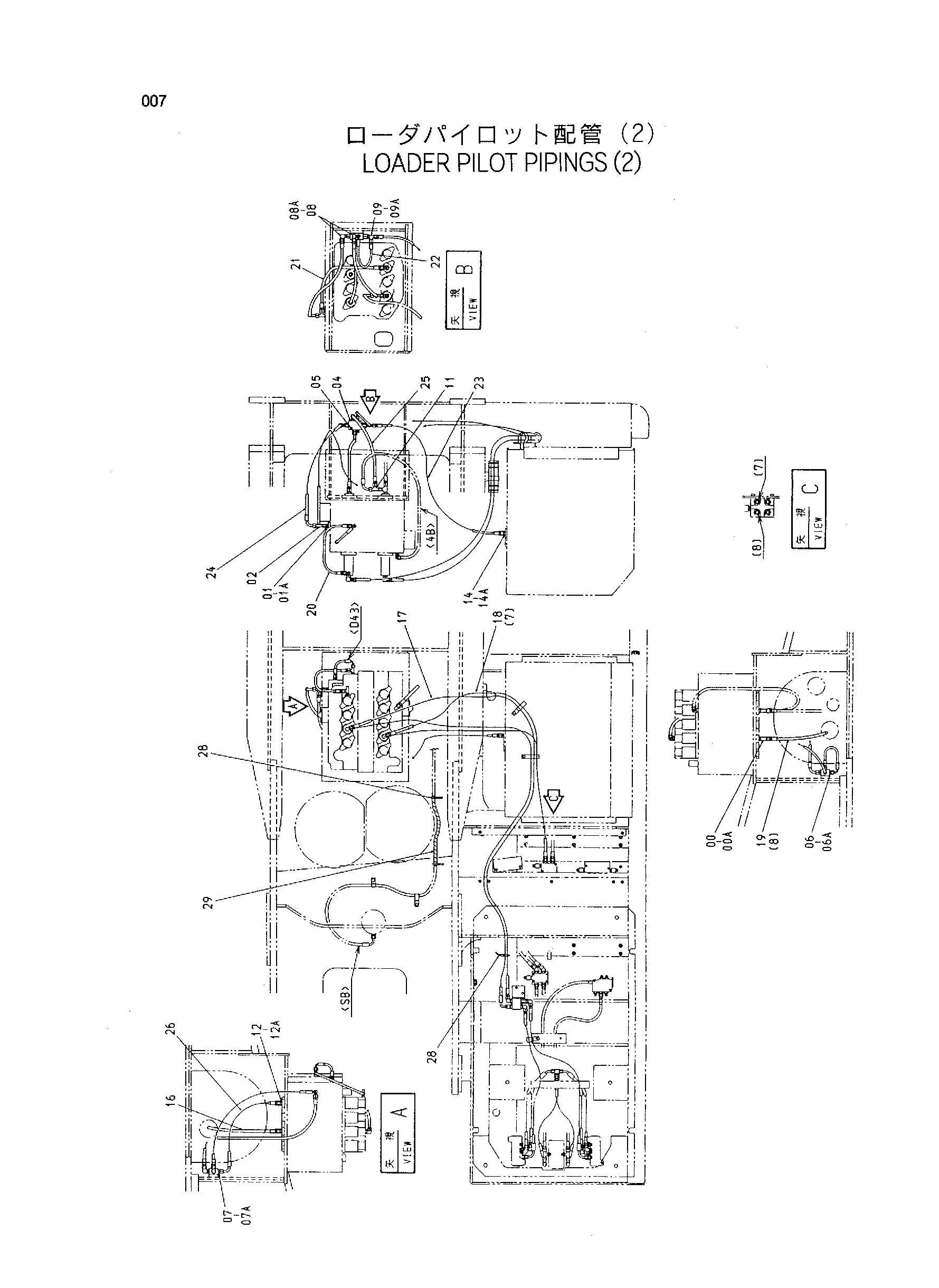

Заводская схема «Погрузчик пилотный трубопроводы (2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205363 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4246672 | Соединительный штуцер | 1 |
| 04 | 4339240 | Клапан | 1 |
| 05 | J010645 | Болт с шайбой | 2 |
| 06 | 4200465 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4200467 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4156434 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4203171 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4246672 | Соединительный штуцер | 1 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200468 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4364585 | Шланг | 1 |
| 17 | 4319149 | Шланг | 1 |
| 18 | 4366783 | Шланг | 1 |
| 19 | 4367009 | Шланг | 1 |
| 20 | 4369073 | Шланг | 1 |
| 21 | 4367008 | Шланг | 1 |
| 22 | 4366744 | Шланг | 1 |
| 23 | 4364549 | Шланг | 1 |
| 24 | 4367000 | Шланг | 1 |
| 25 | 4368895 | Шланг | 1 |
| 26 | 4366734 | Шланг | 1 |
| 28 | 4055312 | Ленточный зажим | 7 |
| 29 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
