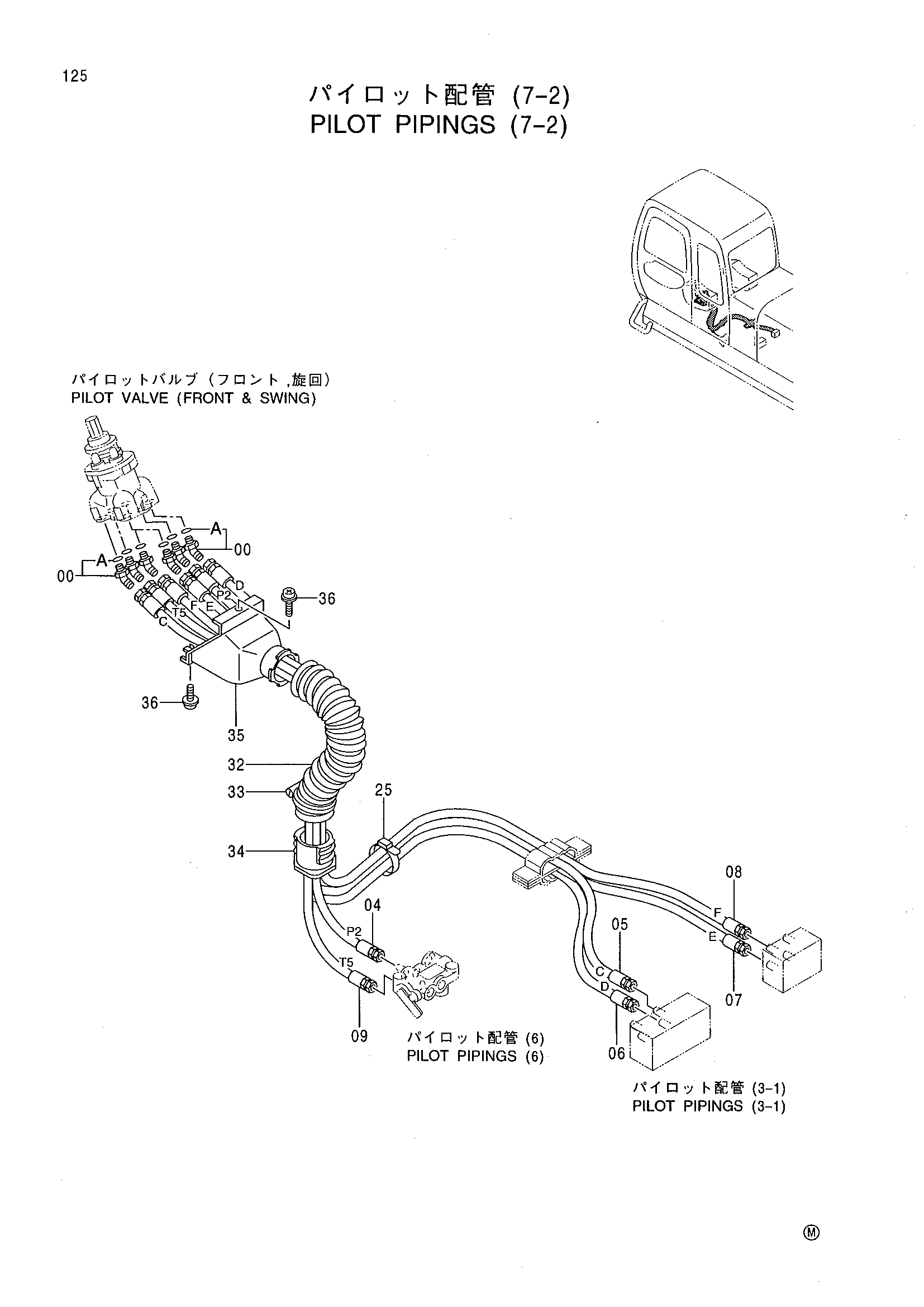

Пилотный трубопроводы (7-2) — HITACHI EX400-5

Заводская схема «Пилотный трубопроводы (7-2)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4286916	Угловой штуцер	6
00A	957366	Уплотнительное кольцо	1
04	4333394	Шланг	1
05	4316024	Шланг	1
06	4304415	Шланг	1
07	4304404	Шланг	1
08	4304413	Шланг	1
09	4333397	Шланг	1
25	4055312	Ленточный зажим	1
32	4351175	Шланг	1
33	4351774	Хомут провод	1
34	3072687	Втулка	1
35	3072745	Крышка	1
36	J460620	Винт с шайбой	2

Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
