Пилотные гидролинии (1) — HITACHI EX400-5

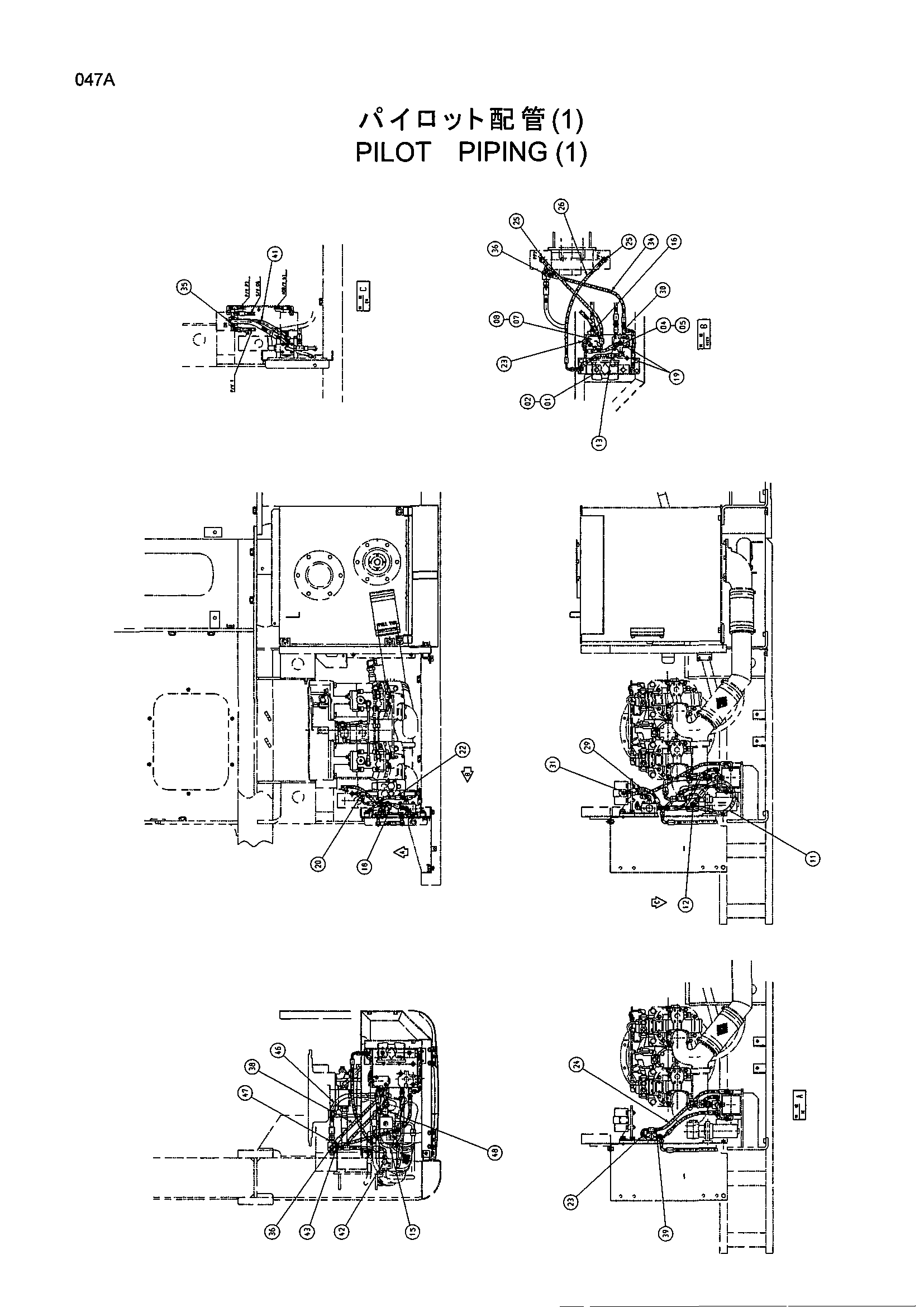

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8072735 | Кронштейн | 1 |
| 02 | J011235 | Болт с шайбой | 2 |
| 04 | 4210647 | Электромагнитный клапан | 1 |
| 05 | J020870 | Болт с шайбой | 2 |
| 07 | 4203446 | Клапан | 1 |
| 08 | J020855 | Болт с шайбой | 2 |
| 11 | 4269838 | Шланг | 1 |
| 12 | 4222016 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4207300 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4396262 | Шланг | 1 |
| 16 | 4156434 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4292420 | Шланг | 1 |
| 19 | 4154670 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4222018 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4292420 | Шланг | 1 |
| 23 | 4154670 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4313246 | Шланг | 1 |
| 25 | 4200470 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4313245 | Шланг | 1 |
| 29 | 4292420 | Шланг | 1 |
| 30 | 4222018 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154670 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4269794 | Шланг | 1 |
| 35 | 4217268 | Адаптер | 1 |
| 36 | 4154670 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4270645 | Шланг | 1 |
| 39 | 4200465 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4213402 | Шланг | 1 |
| 42 | 4154671 | Угловой штуцер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4373794 | Шланг | 1 |
| 47 | 4154668 | Адаптер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4217343 | Тройник | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
