Гидромотор трубопроводы (3) — HITACHI EX400-5

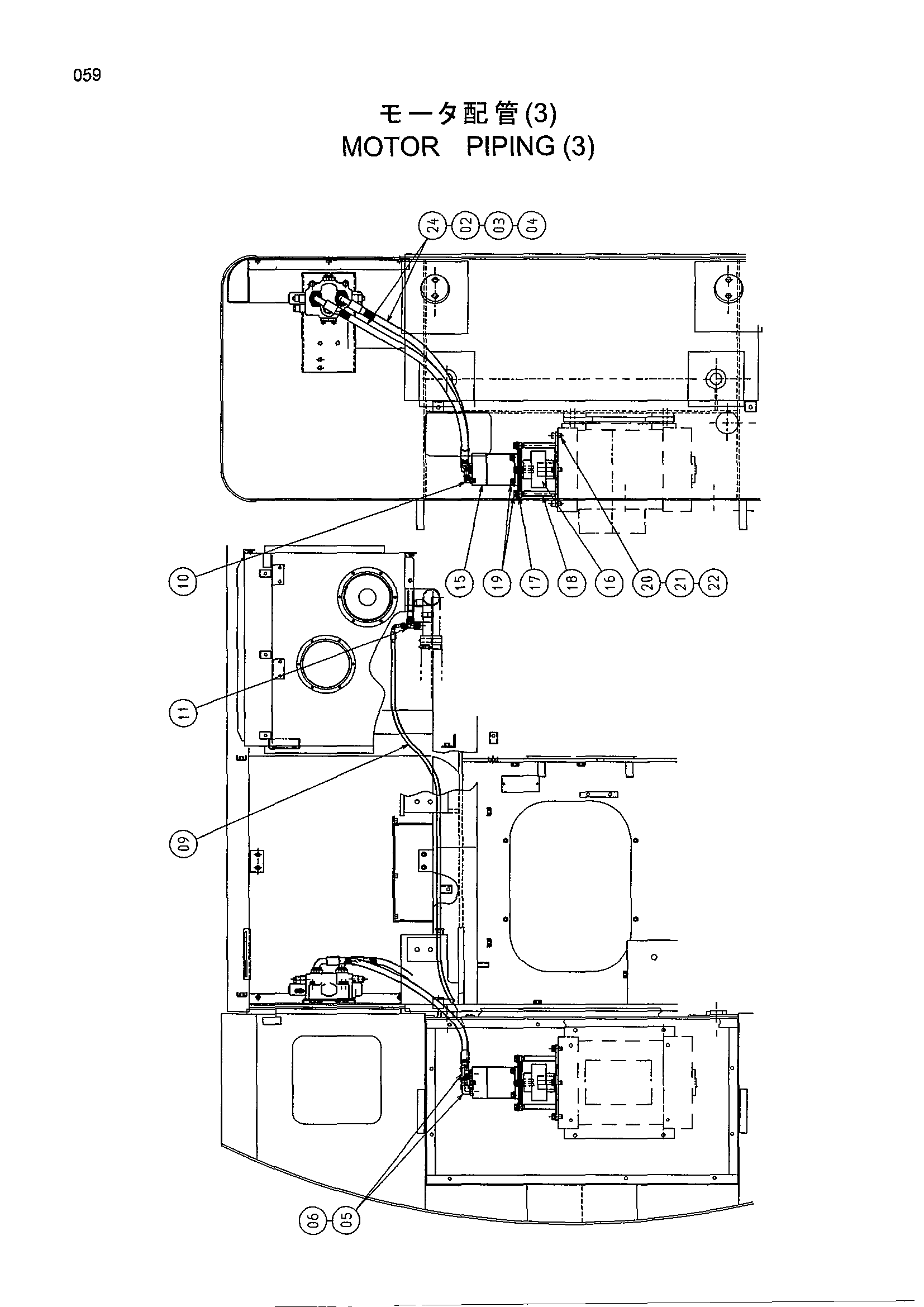

Заводская схема «Гидромотор трубопроводы (3)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | 986910 | Разъёмный фланец | 4 |
| 04 | M341030 | Болт с внутренним шестигранником | 8 |
| 05 | 4202113 | Угловой штуцер | 2 |
| 05 | 4157562 | Угловой штуцер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4313356 | Шланг | 1 |
| 10 | 4154671 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4296066 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4421503 | Гидромотор | 1 |
| 15 | 4353122 | Гидромотор | 1 |
| 16 | 4422411 | Быстросъёмное устройство | 1 |
| 16 | 4411552 | Быстросъёмное устройство | 1 |
| 17 | 3086518 | Кронштейн | 1 |
| 17 | 3077321 | Кронштейн | 1 |
| 18 | 7036842 | Кронштейн | 1 |
| 18 | 7035700 | Кронштейн | 1 |
| 19 | J021235 | Болт с шайбой | 8 |
| 20 | J901635 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | A590116 | Плоская шайба | 4 |
| 24 | 4193874 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
