Погрузчик передний трубопроводы (1) — HITACHI EX400-5

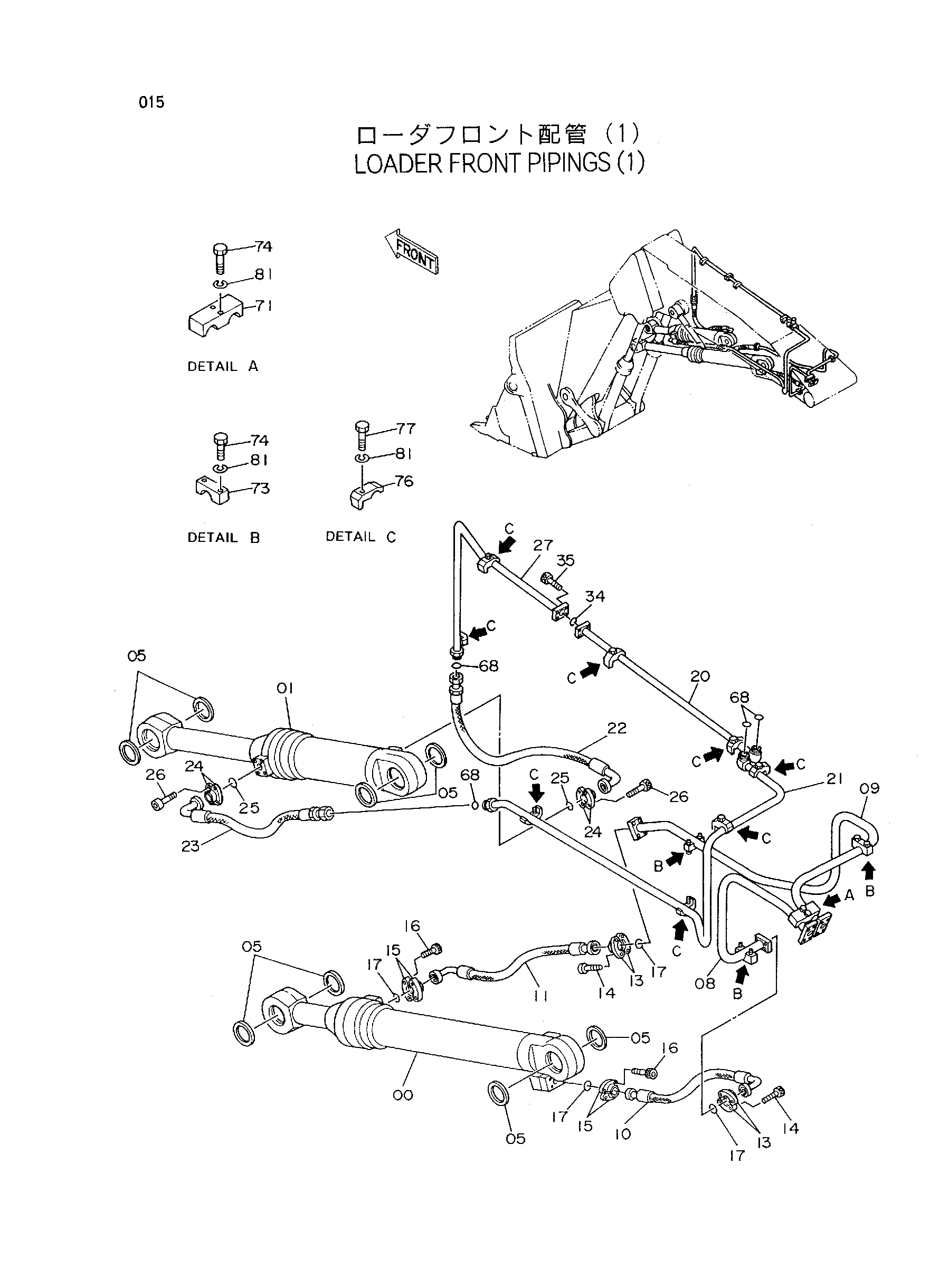

Заводская схема «Погрузчик передний трубопроводы (1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4219778 | Гидроцилиндр рукояти | 1 |
| 01 | 4219779 | Гидроцилиндр. уровень | 1 |
| 05 | 4085479 | Пылезащитное уплотнение | 8 |
| 08 | 8046252 | Трубка | 1 |
| 09 | 7021542 | Трубка | 1 |
| 10 | 4249321 | Шланг | 1 |
| 11 | 4249323 | Шланг | 1 |
| 13 | 4154614 | Разъёмный фланец | 4 |
| 14 | M341236 | Болт с внутренним шестигранником | 8 |
| 15 | 4089703 | Разъёмный фланец | 4 |
| 16 | M341445 | Болт с внутренним шестигранником | 8 |
| 17 | 4508805 | Уплотнительное кольцо | 4 |
| 20 | 8048487 | Трубка | 1 |
| 21 | 7023207 | Трубка | 1 |
| 22 | 4249314 | Шланг | 1 |
| 23 | 4249312 | Шланг | 1 |
| 24 | 4085560 | Разъёмный фланец | 4 |
| 25 | 966993 | Уплотнительное кольцо | 2 |
| 26 | M341240 | Болт с внутренним шестигранником | 8 |
| 27 | 8046558 | Трубка | 1 |
| 34 | A811035 | Уплотнительное кольцо | 1 |
| 35 | M341236 | Болт с внутренним шестигранником | 4 |
| 68 | 4187328 | Уплотнительное кольцо | 4 |
| 71 | 4205816 | Хомут трубки | 1 |
| 73 | 4334364 | Хомут трубки | 3 |
| 74 | J901275 | Болт | 8 |
| 76 | 4190127 | Хомут трубки | 8 |
| 77 | J901265 | Болт | 8 |
| 81 | A590912 | Пружинная шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
