Рукоять трубопроводы (поворот) — HITACHI EX400-5

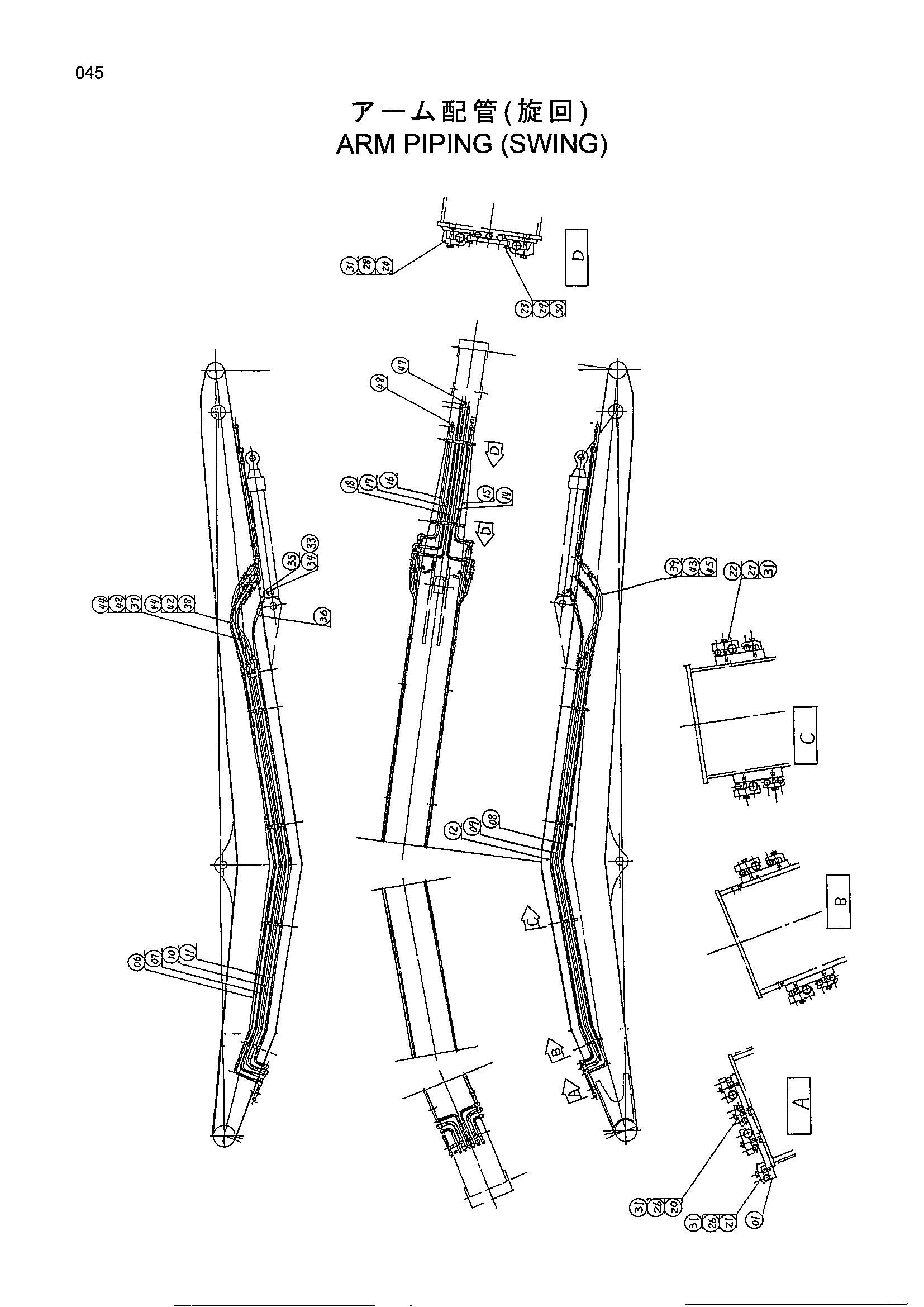

Заводская схема «Рукоять трубопроводы (поворот)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | TA30467 | Трубка | 1 |
| 07 | TA30468 | Трубка | 1 |
| 08 | TA30469 | Трубка | 1 |
| 09 | TA30470 | Трубка | 1 |
| 10 | TA30471 | Трубка | 1 |
| 11 | TA30472 | Трубка | 1 |
| 12 | TA30473 | Трубка | 1 |
| 14 | TA41926 | Трубка | 1 |
| 15 | TA41927 | Трубка | 1 |
| 16 | TA41925 | Трубка | 1 |
| 17 | TA41928 | Трубка | 1 |
| 18 | TA41929 | Трубка | 1 |
| 20 | 4189858 | Хомут трубки | 5 |
| 21 | 4190125 | Хомут трубки | 5 |
| 22 | TA41931 | Хомут трубки | 10 |
| 23 | TG42797 | Хомут трубки | 2 |
| 24 | 4190127 | Хомут трубки | 4 |
| 26 | J901250 | Болт | 10 |
| 27 | J901265 | Болт | 10 |
| 28 | M111256 | Болт | 4 |
| 29 | M111030 | Болт | 4 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | A590912 | Пружинная шайба | 24 |
| 33 | 4506424 | Уплотнительное кольцо | 2 |
| 34 | 4084197 | Переходник | 2 |
| 35 | 94-1403 | Угловой штуцер | 2 |
| 36 | TA42549 | Шланг | 2 |
| 37 | 4158145 | Шланг | 2 |
| 38 | 4072746 | Шланг | 1 |
| 39 | 4208452 | Шланг | 2 |
| 42 | 4053606 | Защита шланга | 3 |
| 43 | 4053619 | Защитный кожух | 2 |
| 44 | 4073051 | Шайба | 6 |
| 45 | 4073052 | Шайба | 4 |
| 47 | 94-1703 | Адаптер | 3 |
| 48 | 94-1705 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
