Стрела в сборе — HITACHI EX400-5

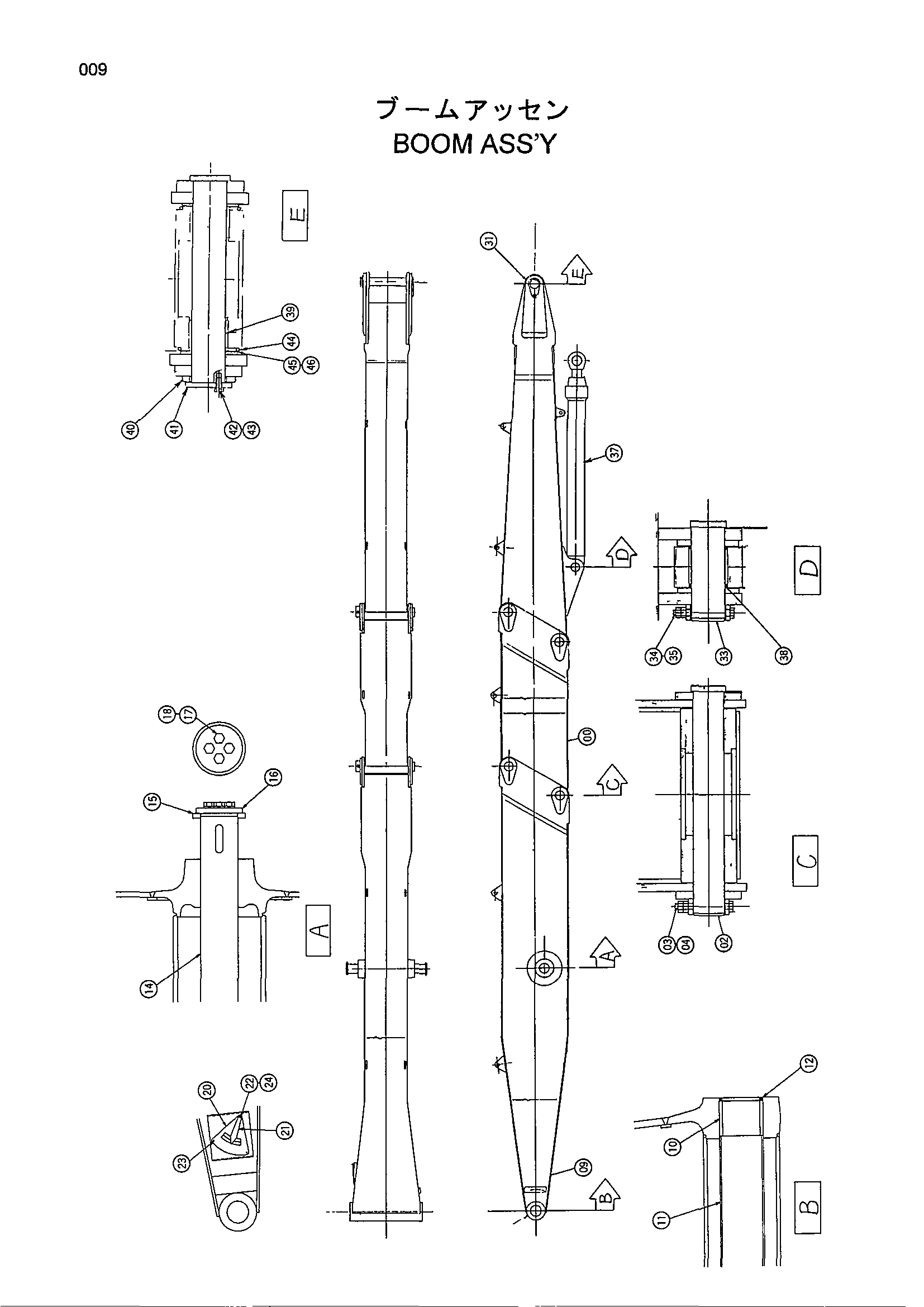

Заводская схема «Стрела в сборе» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TA10336 | Интермедиате стрела | 1 |
| 02 | TA41877 | Палец | 4 |
| 03 | M222005 | Болт | 4 |
| 04 | J951020 | Гайка | 8 |
| 09 | TA10291 | Стрела нижний | 1 |
| 10 | 3055205 | Втулка | 2 |
| 11 | 4334120 | Проставка | 1 |
| 12 | 4251752 | Пылезащитное уплотнение | 2 |
| 14 | 3038823 | Палец | 1 |
| 15 | 4040931 | Шайба | 2 |
| 16 | 4117700 | Ограничитель | 2 |
| 17 | A590920 | Пружинная шайба | 8 |
| 18 | J912050 | Болт | 8 |
| 20 | TA2390 | Угол индикатер | 1 |
| 21 | TA41061 | Поинтер | 1 |
| 22 | P0724 | Болт | 1 |
| 23 | M200820 | Болт | 2 |
| 24 | A590108 | Плоская шайба | 1 |
| 31 | TA10337 | Стрела верхний | 1 |
| 33 | 3038825 | Палец | 1 |
| 34 | M222005 | Болт | 1 |
| 35 | J951020 | Гайка | 2 |
| 37 | 4248321 | Гидроцилиндр рукояти | 1 |
| 38 | 4085479 | Пылезащитное уплотнение | 4 |
| 39 | 9715617 | Палец | 1 |
| 40 | 4040930 | Шайба | 1 |
| 41 | 4085811 | Ограничитель | 1 |
| 42 | M111636 | Болт | 3 |
| 43 | A590916 | Пружинная шайба | 3 |
| 44 | 4154593 | Уплотнительное кольцо | 2 |
| 45 | 4134373 | Регулировочная шайба | 2 |
| 46 | 4134372 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
