Гидромотор трубопроводы (1) — HITACHI EX400-5

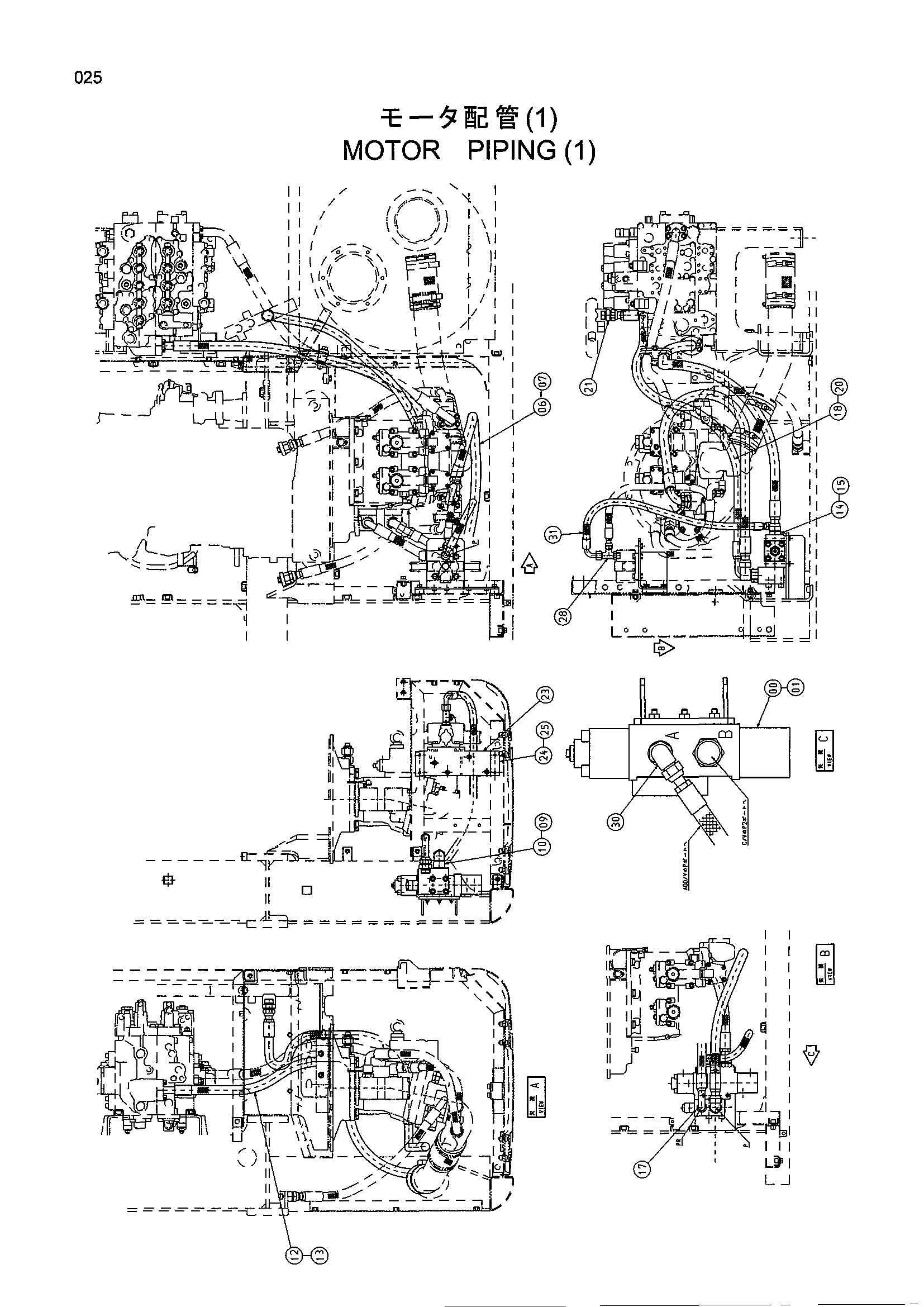

Заводская схема «Гидромотор трубопроводы (1)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411381 | Клапан дивидер | 1 |
| 01 | J780865 | Болт с внутренним шестигранником | 3 |
| 06 | 4252855 | Шланг | 1 |
| 07 | 966993 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 10 | 4198799 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4411781 | Шланг | 1 |
| 13 | 966993 | Уплотнительное кольцо | 1 |
| 14 | 4189535 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 1 |
| 17 | 4302738 | Адаптер | 1 |
| 17A | A813024 | Уплотнительное кольцо | 1 |
| 18 | 4374097 | Шланг | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4189537 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 8074502 | Кронштейн | 1 |
| 24 | 4411432 | Седло винта | 2 |
| 25 | J011020 | Болт с шайбой | 4 |
| 28 | 4193831 | Тройник | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4169595 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4184868 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
