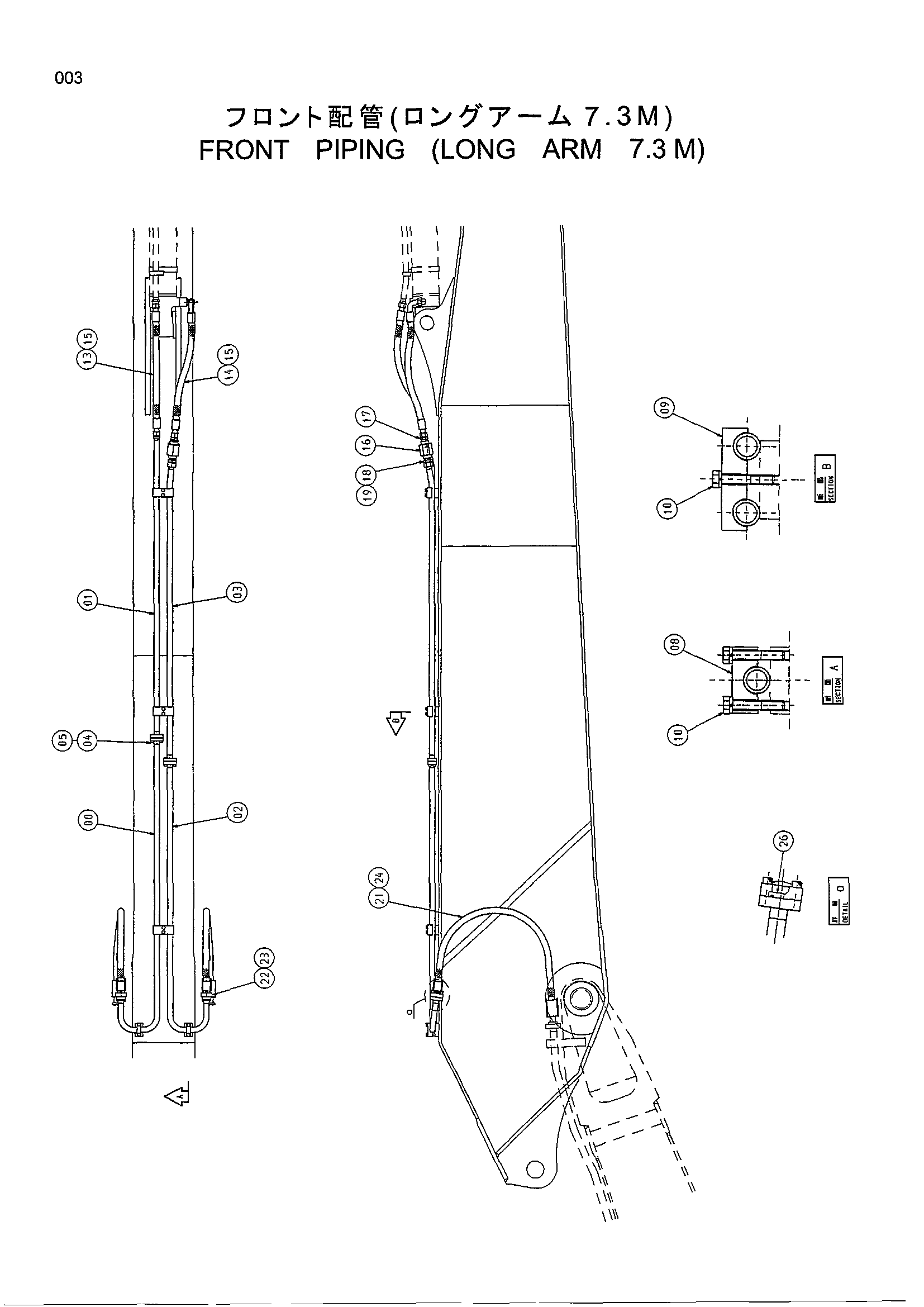

Гидролинии рабочего оборудования (удлинённый рукоять 7.3M) — HITACHI EX400-5
Заводская схема «Гидролинии рабочего оборудования (удлинённый рукоять 7.3M)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083248 | Трубка | 1 |
| 01 | 8083249 | Трубка | 1 |
| 02 | 8083250 | Трубка | 1 |
| 03 | 8083251 | Трубка | 1 |
| 04 | M341240 | Болт с внутренним шестигранником | 8 |
| 05 | Z966993 | Уплотнительное кольцо | 2 |
| 08 | 4272725 | Хомут: трубка | 2 |
| 09 | 4250763 | Хомут: трубка | 3 |
| 10 | J011270 | Болт с шайбой | 10 |
| 13 | 4345675 | Шланг | 1 |
| 14 | 4334631 | Шланг | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4041432 | Клапан | 1 |
| 17 | 4208659 | Адаптер: S | 1 |
| 18 | 4208097 | Адаптер: S | 1 |
| 19 | 4187329 | Уплотнительное кольцо | 1 |
| 21 | 4311058 | Шланг | 2 |
| 22 | 4085560 | Разъёмный фланец | 4 |
| 23 | M341240 | Болт с внутренним шестигранником | 8 |
| 24 | Z966993 | Уплотнительное кольцо | 2 |
| 26 | 4336674 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
