Шланг защита от разрыва клапан трубопроводы (стрела): 1 — HITACHI EX400-5

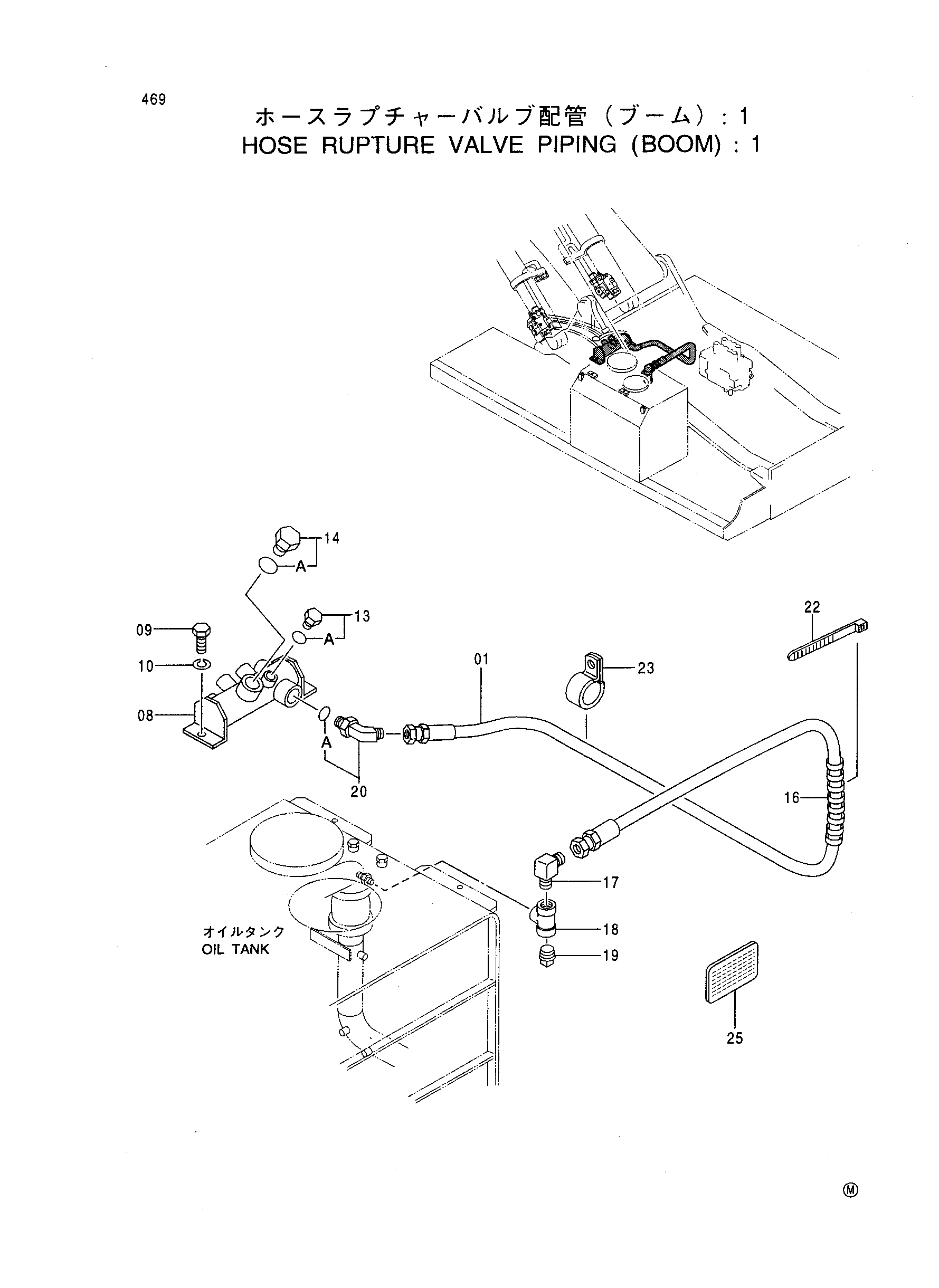

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4362977 | Шланг | 1 |
| 08 | 8042550 | Коллектор | 1 |
| 09 | J901225 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 13 | 4174541 | Пробка | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4113926 | Пробка | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4044420 | Защитный кожух | 5 |
| 17 | 94-1406 | Угловой штуцер | 1 |
| 18 | 94-0665 | Тройник | 1 |
| 19 | 94-2027 | Пробка | 1 |
| 20 | 4317647 | Угловой штуцер | 1 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 22 | 4121859 | Ленточный зажим | 5 |
| 23 | 4190265 | Зажим | 1 |
| 25 | 4366563 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
