Педаль детали — HITACHI EX400-5

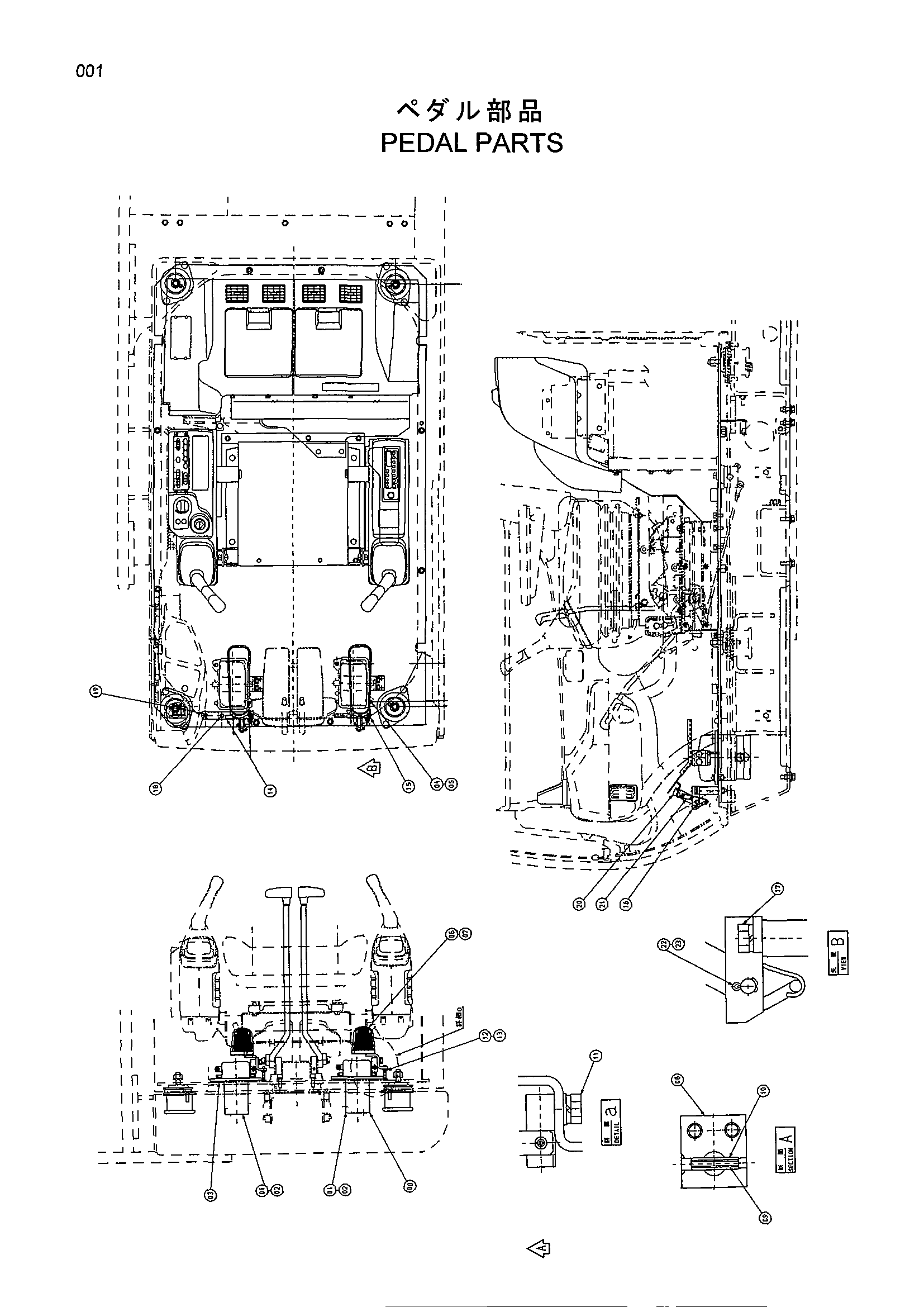

Заводская схема «Педаль детали» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9107264 | Пилотный клапан | 2 |
| 01 | 4208977 | Пробка | 4 |
| 02 | 964255 | Уплотнительное кольцо | 4 |
| 03 | 4191969 | Пластина | 2 |
| 04 | J021040 | Болт с шайбой | 4 |
| 05 | J950010 | Гайка | 1 |
| 06 | 8055953 | Педаль | 2 |
| 07 | 4283758 | Крышка | 2 |
| 08 | 4211166 | Кронштейн | 2 |
| 09 | 4205318 | Пружинный штифт | 2 |
| 10 | 4205317 | Пружинный штифт | 2 |
| 11 | J021025 | Болт с шайбой | 4 |
| 12 | J900835 | Болт | 2 |
| 13 | M500807 | Гайка | 2 |
| 14 | TB43837 | Проставка | 1 |
| 15 | 4368398 | Проставка | 1 |
| 16 | 8034081 | Кронштейн | 2 |
| 17 | J011000 | Болт с шайбой | 4 |
| 18 | J011090 | Болт с шайбой | 1 |
| 19 | J011030 | Болт с шайбой | 1 |
| 20 | 9729325 | Кронштейн | 2 |
| 21 | 4149125 | Пружина | 2 |
| 22 | A741026 | Палец | 2 |
| 23 | A763016 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
