Пилотные гидролинии (гидромолот) — HITACHI EX400-5

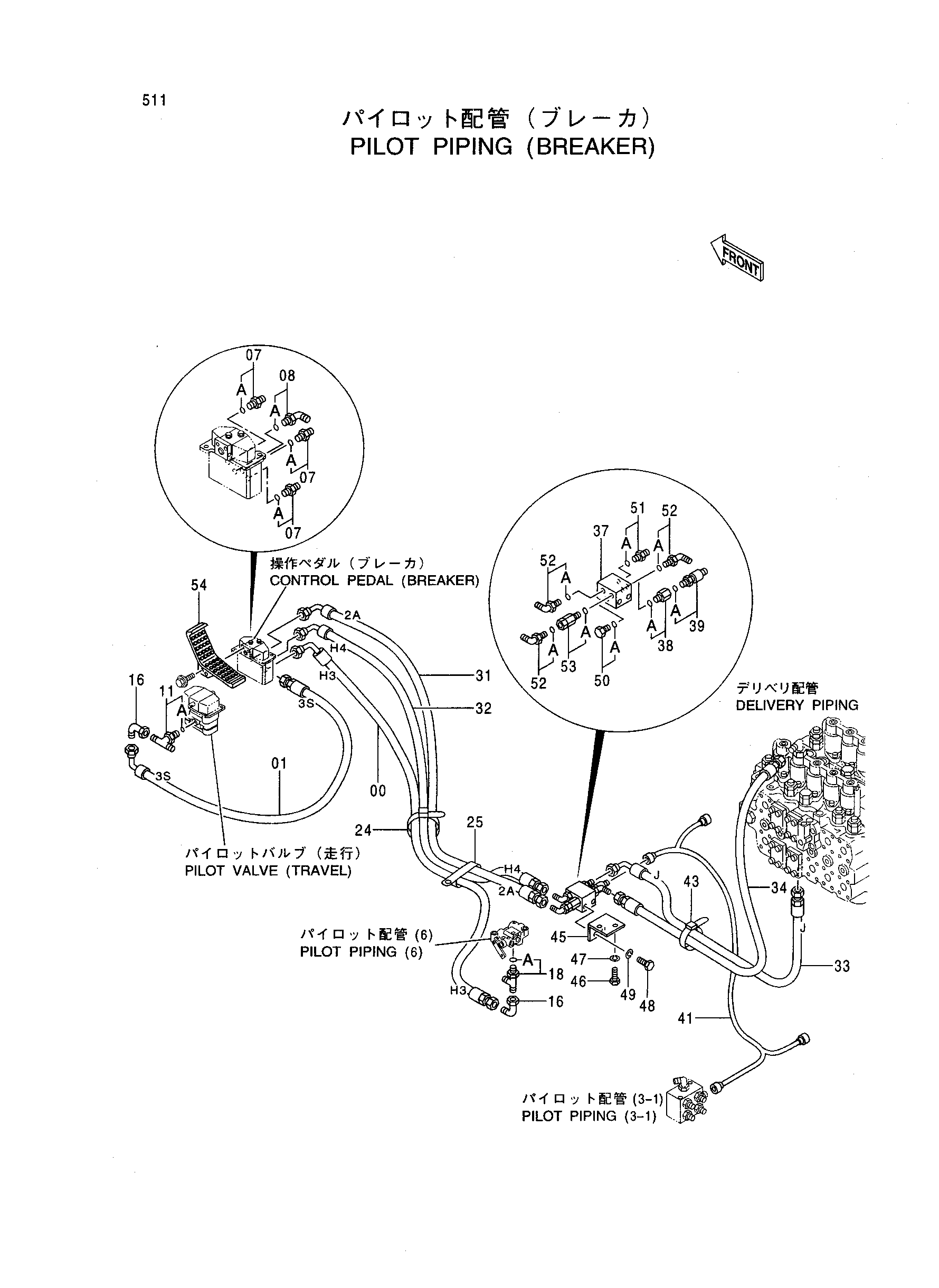

Заводская схема «Пилотные гидролинии (гидромолот)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4366765 | Нейлоновый шланг | 1 |
| 01 | 4375679 | Нейлоновый шланг | 1 |
| 07 | 4200467 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4156434 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208473 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4239976 | Унион S | 2 |
| 18 | 4225403 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4121859 | Ленточный зажим | 4 |
| 25 | 4190282 | Зажим | 1 |
| 31 | 4367005 | Нейлоновый шланг | 1 |
| 32 | 4367000 | Нейлоновый шланг | 1 |
| 33 | 4364588 | Нейлоновый шланг | 1 |
| 34 | 4375307 | Нейлоновый шланг | 1 |
| 37 | 4330230 | Челночный клапан | 1 |
| 38 | 4339737 | Переходник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4254563 | Выключатель давление | 1 |
| 39A | 4113154 | Уплотнительное кольцо | 1 |
| 41 | 4392572 | Жгут проводов | 1 |
| 43 | 4055312 | Ленточный зажим | 10 |
| 45 | 4392072 | Кронштейн | 1 |
| 46 | J901020 | Болт | 2 |
| 47 | A590910 | Пружинная шайба | 2 |
| 48 | J900820 | Болт | 2 |
| 49 | A590908 | Пружинная шайба | 2 |
| 50 | 4093624 | Пробка | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4200466 | Адаптер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4154671 | Угловой штуцер | 3 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4214603 | Адаптер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 3079714 | Педаль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
