Трубопроводы системы смазки (удлинённый рукоять 7.3M) — HITACHI EX400-5

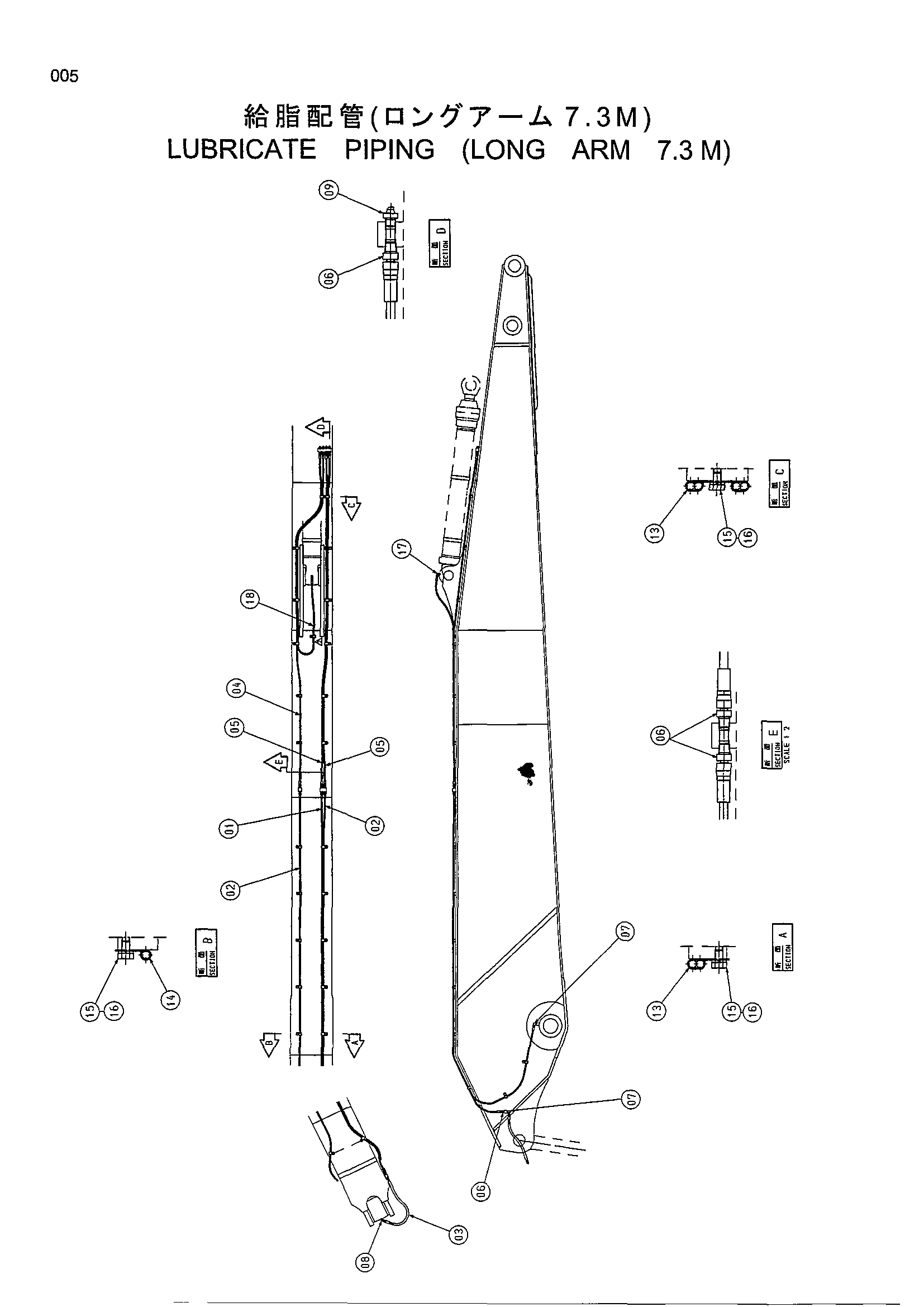

Заводская схема «Трубопроводы системы смазки (удлинённый рукоять 7.3M)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4450301 | Пластиковый шланг | 1 |
| 02 | 4450302 | Пластиковый шланг | 2 |
| 03 | 4269797 | Шланг | 1 |
| 04 | 4429439 | Нейлоновый шланг | 1 |
| 05 | 4428960 | Пластиковый шланг | 2 |
| 06 | 4154651 | Адаптер | 11 |
| 07 | 4154656 | Угловой штуцер | 3 |
| 08 | 4154655 | Угловой штуцер | 1 |
| 09 | J75482 | Пресс-маслёнка | 4 |
| 13 | 4192018 | Зажим | 16 |
| 14 | 4190261 | Зажим | 13 |
| 15 | J901016 | Болт | 28 |
| 16 | A590910 | Пружинная шайба | 28 |
| 17 | 4256211 | Угловой штуцер | 1 |
| 18 | 4301446 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
