Удлинённый рукоять 7.3M — HITACHI EX400-5

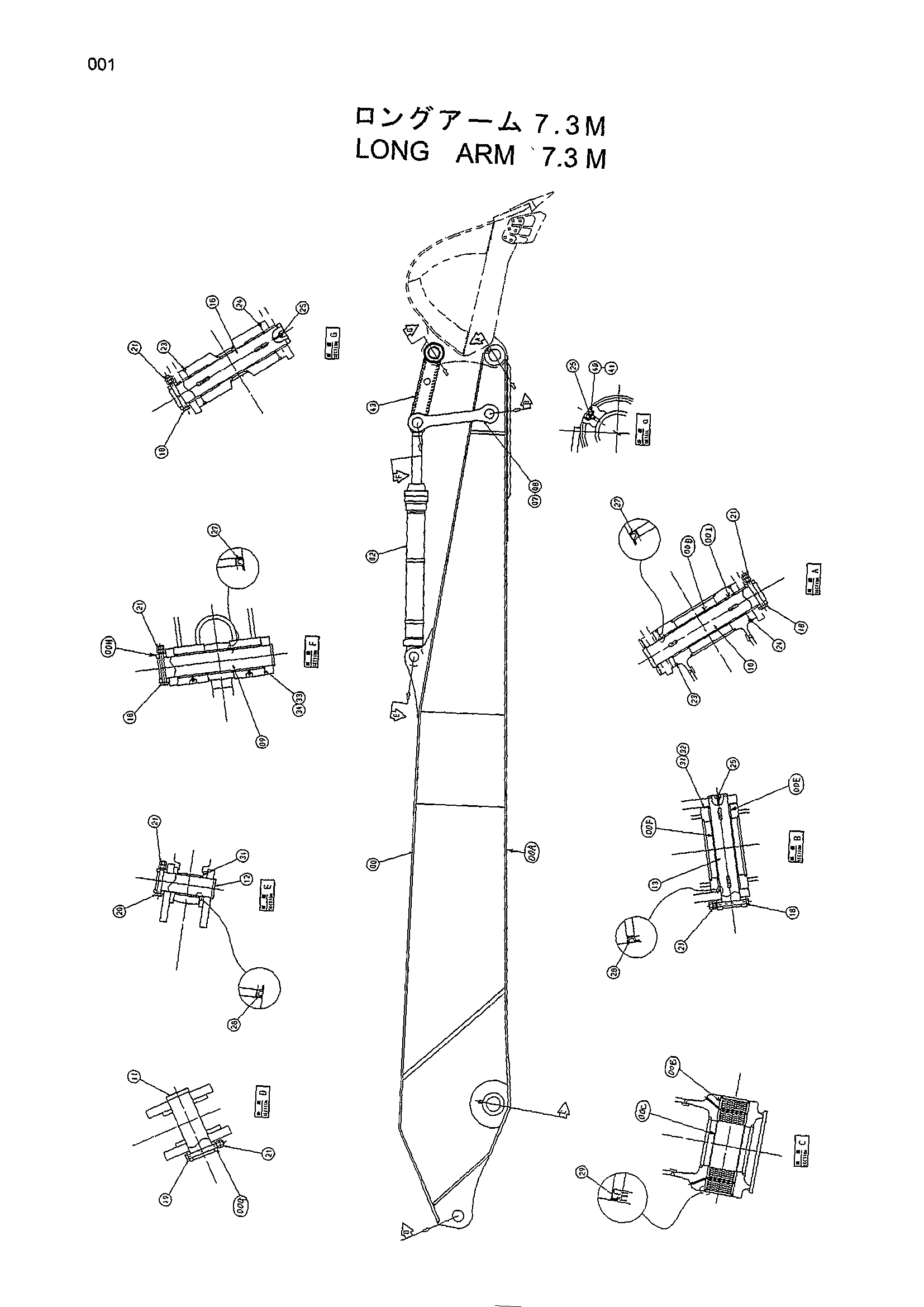

Заводская схема «Удлинённый рукоять 7.3M» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9198441 | Рукоять | 1 |
| 00A | 5007564 | Рукоять удлинённый | 1 |
| 00B | 3055205 | Втулка | 2 |
| 00C | 4334122 | Проставка | 1 |
| 00D | 4313282 | Проставка | 1 |
| 00E | 3026076 | Втулка | 2 |
| 00F | 4143371 | Проставка | 1 |
| 00G | 4205110 | Стопер | 1 |
| 00H | 4067720 | Стопер | 1 |
| 00I | 3079389 | Втулка | 2 |
| 02 | 9138785 | Кйл.буккет | 1 |
| 07 | 3055521 | Тяга R | 1 |
| 08 | 8068280 | Тяга L | 1 |
| 09 | 3060056 | Палец | 1 |
| 10 | 3079432 | Палец | 1 |
| 11 | 3038825 | Палец | 1 |
| 12 | 3026126 | Палец | 1 |
| 13 | 3037539 | Палец | 1 |
| 16 | 3041581 | Палец | 1 |
| 18 | 4382449 | Болт | 4 |
| 19 | M222005 | Болт | 1 |
| 20 | M222004 | Болт | 1 |
| 21 | J951020 | Гайка | 12 |
| 23 | 4431326 | Кольцо | 4 |
| 24 | 4100180 | Уплотнительное кольцо | 4 |
| 25 | J75481 | Пресс-маслёнка | 6 |
| 27 | 4074008 | Пылезащитное уплотнение | 4 |
| 28 | 4067901 | Пылезащитное уплотнение | 4 |
| 29 | 4251752 | Пылезащитное уплотнение | 2 |
| 31 | 4101281 | Регулировочная шайба | 4 |
| 32 | 4142950 | Регулировочная шайба | 1 |
| 33 | 4189839 | Регулировочная шайба | 2 |
| 34 | 4189838 | Регулировочная шайба | 1 |
| 40 | 4130686 | Втулка | 2 |
| 41 | 4105912 | Колпачок | 2 |
| 43 | 9148659 | Тяга в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
