Интермедиате рукоять — HITACHI EX400-5

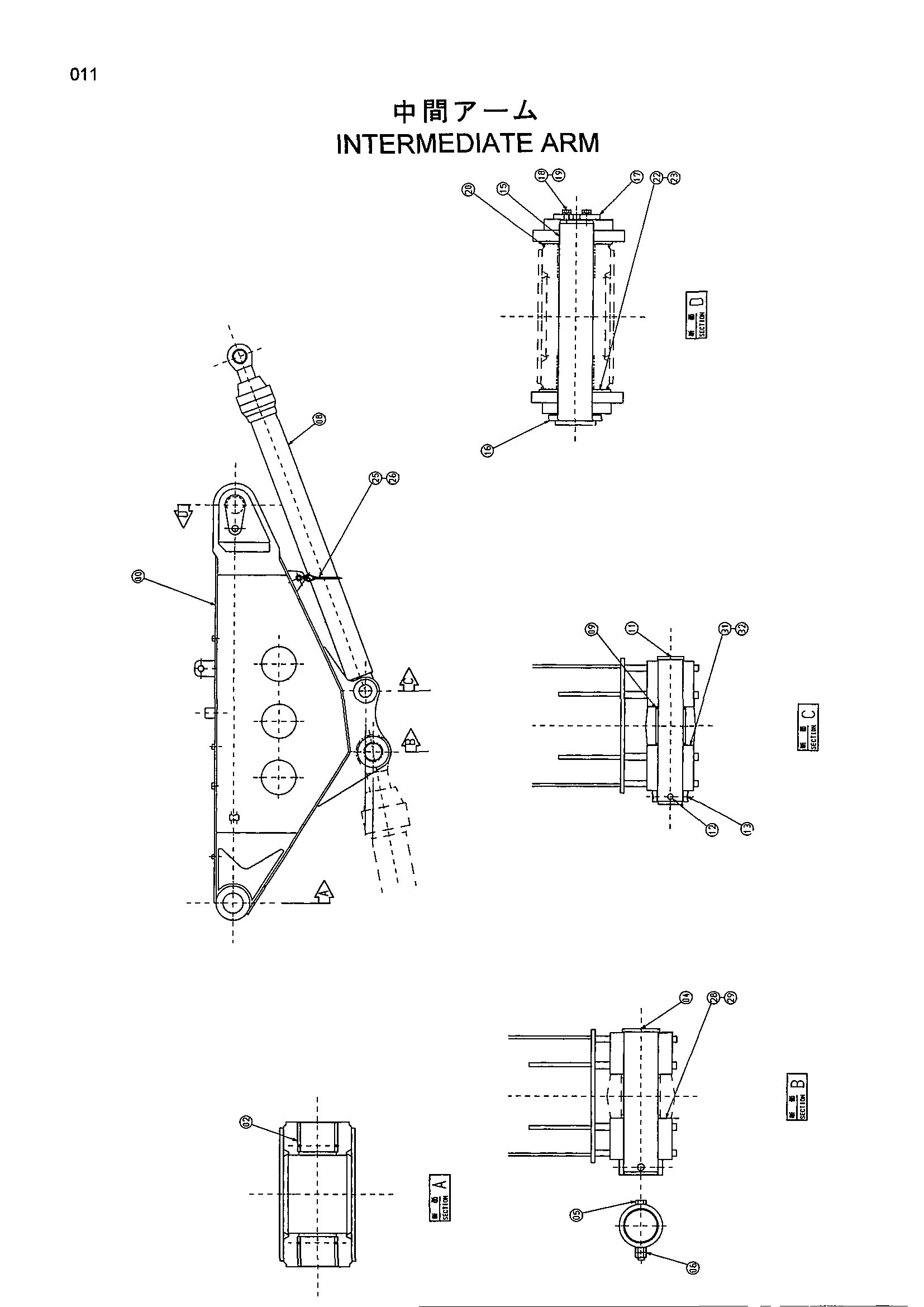

Заводская схема «Интермедиате рукоять» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | TA10338 | Интермедиате рукоять | 1 |
| 02 | 4085468 | Втулка | 2 |
| 04 | TA41861 | Палец | 1 |
| 05 | M222005 | Болт | 1 |
| 06 | J951020 | Гайка | 2 |
| 08 | TA90892 | Гидроцилиндр рукояти | 1 |
| 09 | 4067902 | Пылезащитное уплотнение | 4 |
| 11 | TA43059 | Палец | 1 |
| 12 | 4098713 | Палец | 1 |
| 13 | 4098712 | Кольцо | 1 |
| 15 | 9715617 | Палец | 1 |
| 16 | TB43854 | Шайба | 1 |
| 17 | 4085811 | Ограничитель | 1 |
| 18 | M111636 | Болт | 3 |
| 19 | A590916 | Пружинная шайба | 3 |
| 20 | 4154593 | Уплотнительное кольцо | 2 |
| 22 | 4134372 | Регулировочная шайба 1.0 | 2 |
| 23 | 4134373 | Регулировочная шайба 1.6 | 2 |
| 25 | TA40168 | Канат провод | 1 |
| 26 | 4048480 | Серьга | 2 |
| 28 | 4134372 | Регулировочная шайба 1.0 | 1 |
| 29 | 4135547 | Регулировочная шайба 2.3 | 1 |
| 31 | 4114817 | Регулировочная шайба 1.0 | 1 |
| 32 | 4114816 | Регулировочная шайба 2.3 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
