Пилотный трубопроводы (4-5) — HITACHI EX400-5

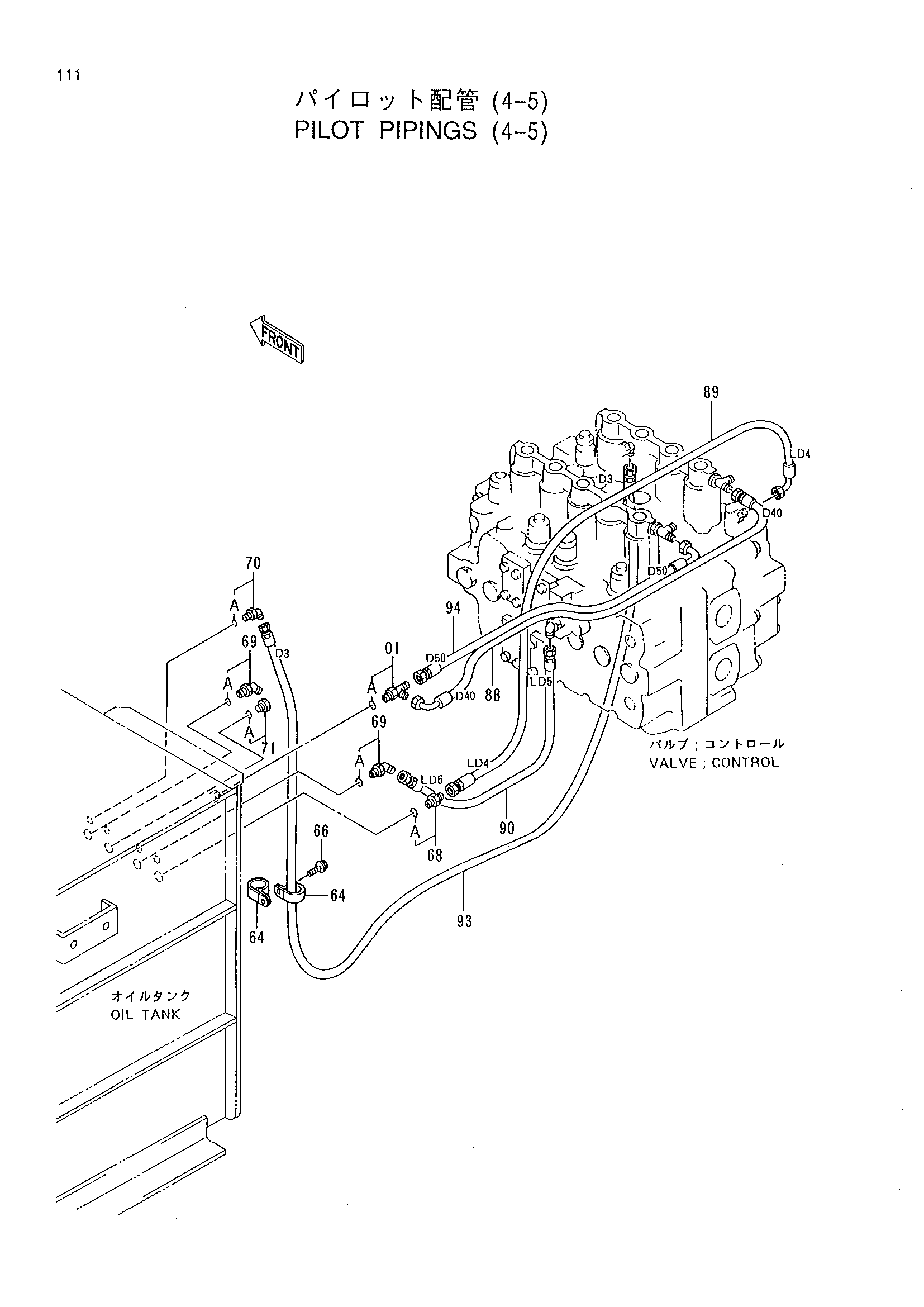

Заводская схема «Пилотный трубопроводы (4-5)» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203171 | Тройник | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4190291 | Зажим | 2 |
| 66 | J011022 | Болт с шайбой | 1 |
| 68 | 4200466 | Адаптер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4190244 | Угловой штуцер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4193826 | Угловой штуцер | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4092534 | Пробка | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 88 | 4366769 | Шланг | 1 |
| 89 | 4366770 | Шланг | 1 |
| 90 | 4366771 | Шланг | 1 |
| 93 | 4366767 | Шланг | 1 |
| 94 | 4366768 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
