Пилотные гидролинии — HITACHI EX400-5

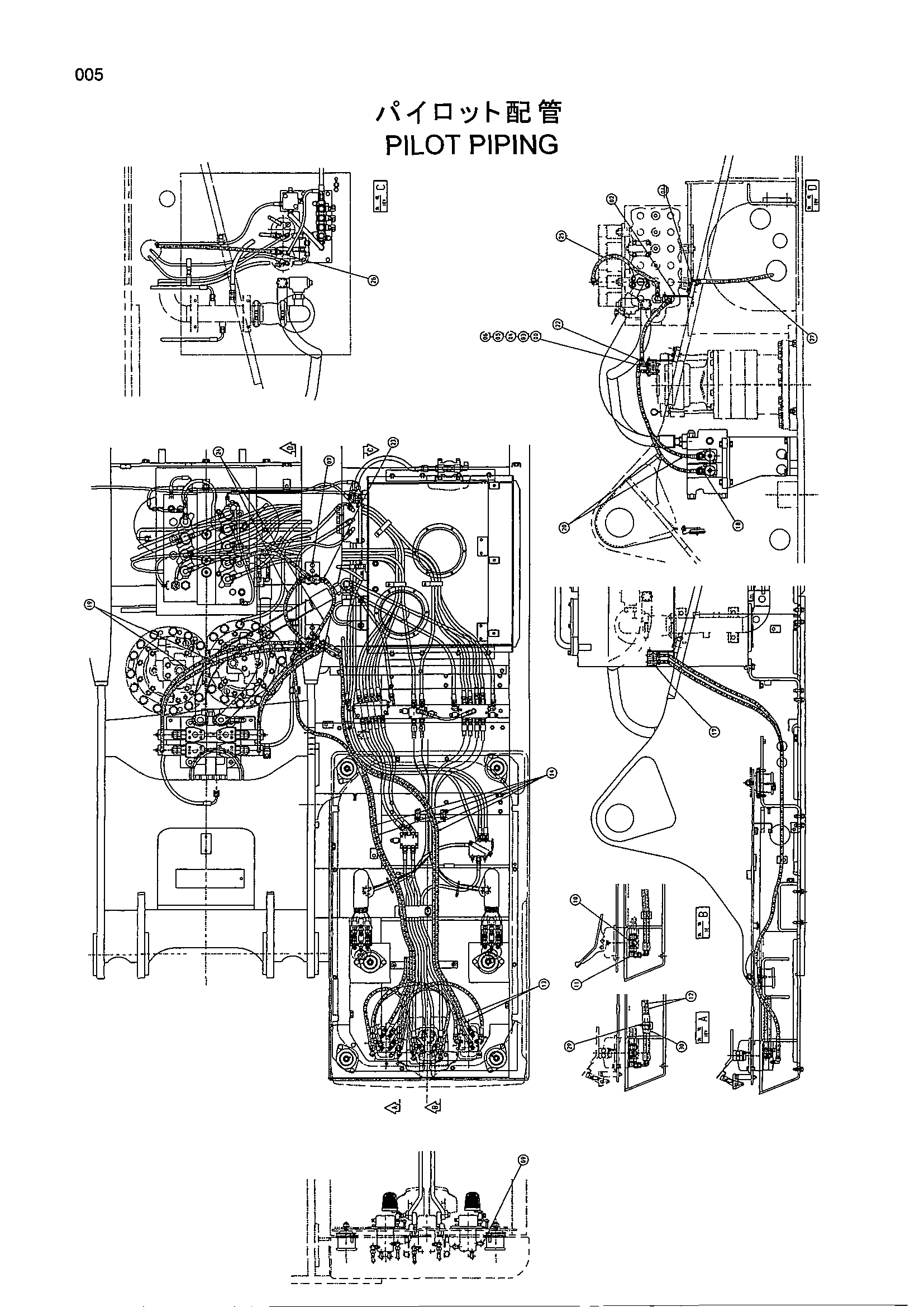

Заводская схема «Пилотные гидролинии» для HITACHI EX400-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203447 | Челночный клапан | 3 |
| 02 | TA48695 | Кронштейн | 2 |
| 03 | J900885 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | M500807 | Гайка | 4 |
| 06 | J010850 | Болт с шайбой | 2 |
| 07 | J011025 | Болт с шайбой | 4 |
| 09 | 4156434 | Угловой штуцер | 6 |
| 10 | 4208473 | Тройник | 4 |
| 11 | 4239976 | Унион S | 4 |
| 12 | 4246324 | Шланг | 2 |
| 13 | 4218001 | Нейлоновый шланг | 2 |
| 14 | 4219384 | Шланг | 4 |
| 17 | 4208473 | Тройник | 4 |
| 18 | 4154652 | Адаптер | 4 |
| 19 | 4223592 | Шланг | 2 |
| 20 | 4203092 | Шланг | 2 |
| 22 | 4156434 | Угловой штуцер | 3 |
| 23 | 4200472 | Угловой штуцер | 2 |
| 24 | 4278338 | Нейлоновый шланг | 2 |
| 25 | 4210376 | Нейлоновый шланг | 1 |
| 26 | 4190244 | Угловой штуцер | 1 |
| 27 | 4207399 | Нейлоновый шланг | 1 |
| 29 | 4133527 | Защитный кожух | 18 |
| 30 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
