Кондиционер (1) <давление тип> — HITACHI EX400-3C

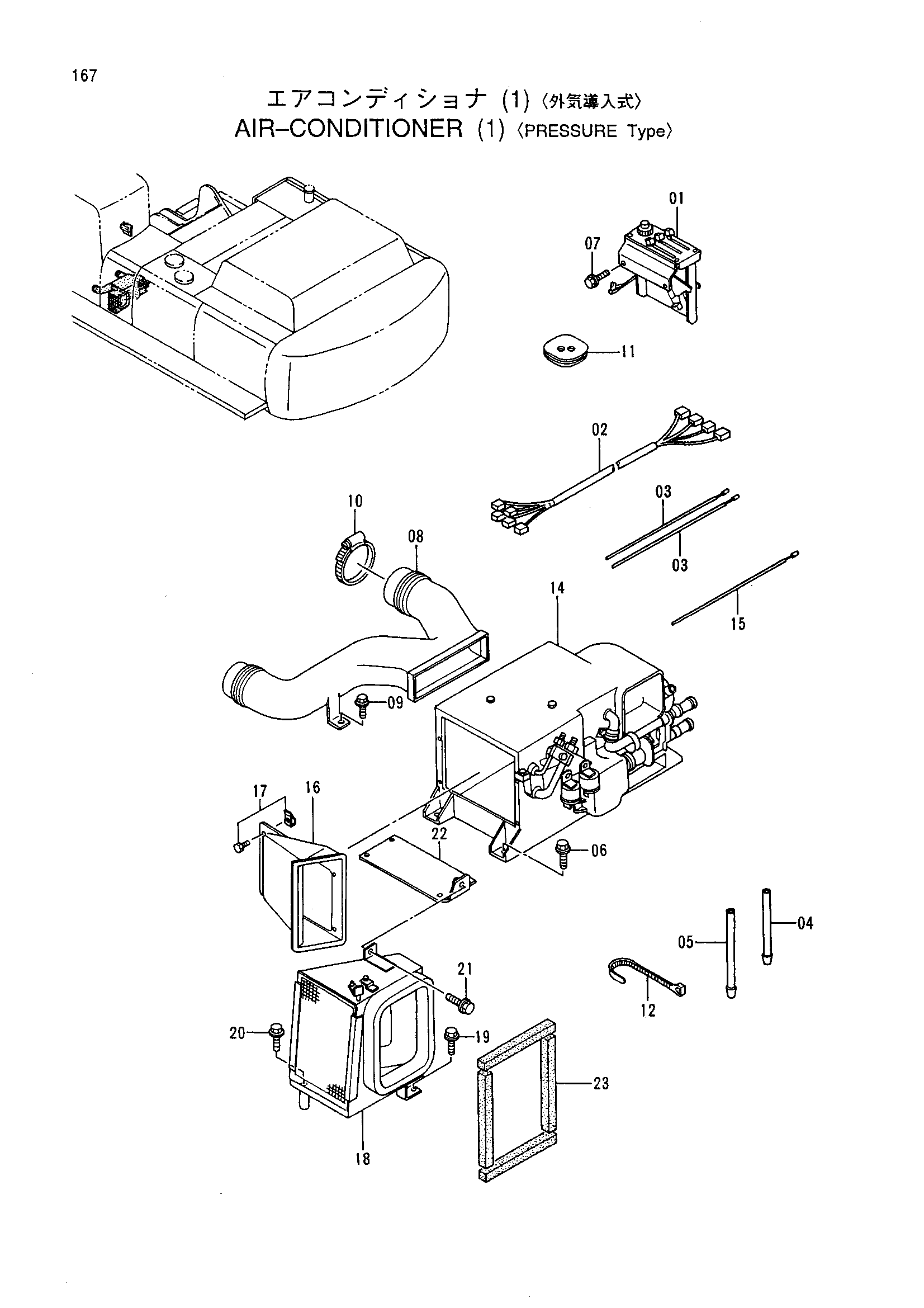

Заводская схема «Кондиционер (1) <давление тип>» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4360723 | Контроллер<для детали: см. отдельный pag | 1 |
| 02 | 4360724 | Провод электрический | 1 |
| 03 | 4252000 | Трос управления | 2 |
| 04 | 4343551 | Шланг | 1 |
| 05 | 4343552 | Шланг | 1 |
| 06 | J021030 | Болт с шайбой | 4 |
| 07 | J010820 | Болт с шайбой | 2 |
| 08 | 4264644 | Воздуховод отопитель | 1 |
| 09 | J021030 | Болт с шайбой | 2 |
| 10 | 4504491 | Хомут шланга | 2 |
| 11 | 4205082 | Резиновая втулка | 1 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | 4360721 | Аиркон блок<для детали: см. отдельный pa | 1 |
| 15 | 4251526 | Трос управления | 1 |
| 16 | 4344079 | Воздуховод | 1 |
| 17 | 4344081 | Держатель | 1 |
| 18 | 4354347 | Короб | 1 |
| 19 | J011030 | Болт с шайбой | 1 |
| 20 | J021085 | Болт с шайбой | 1 |
| 21 | J020816 | Болт с шайбой | 1 |
| 22 | 8061992 | Кронштейн | 1 |
| 23 | 4342848 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
