Форнт трубопроводы для NPK гидромолот — HITACHI EX400-3C

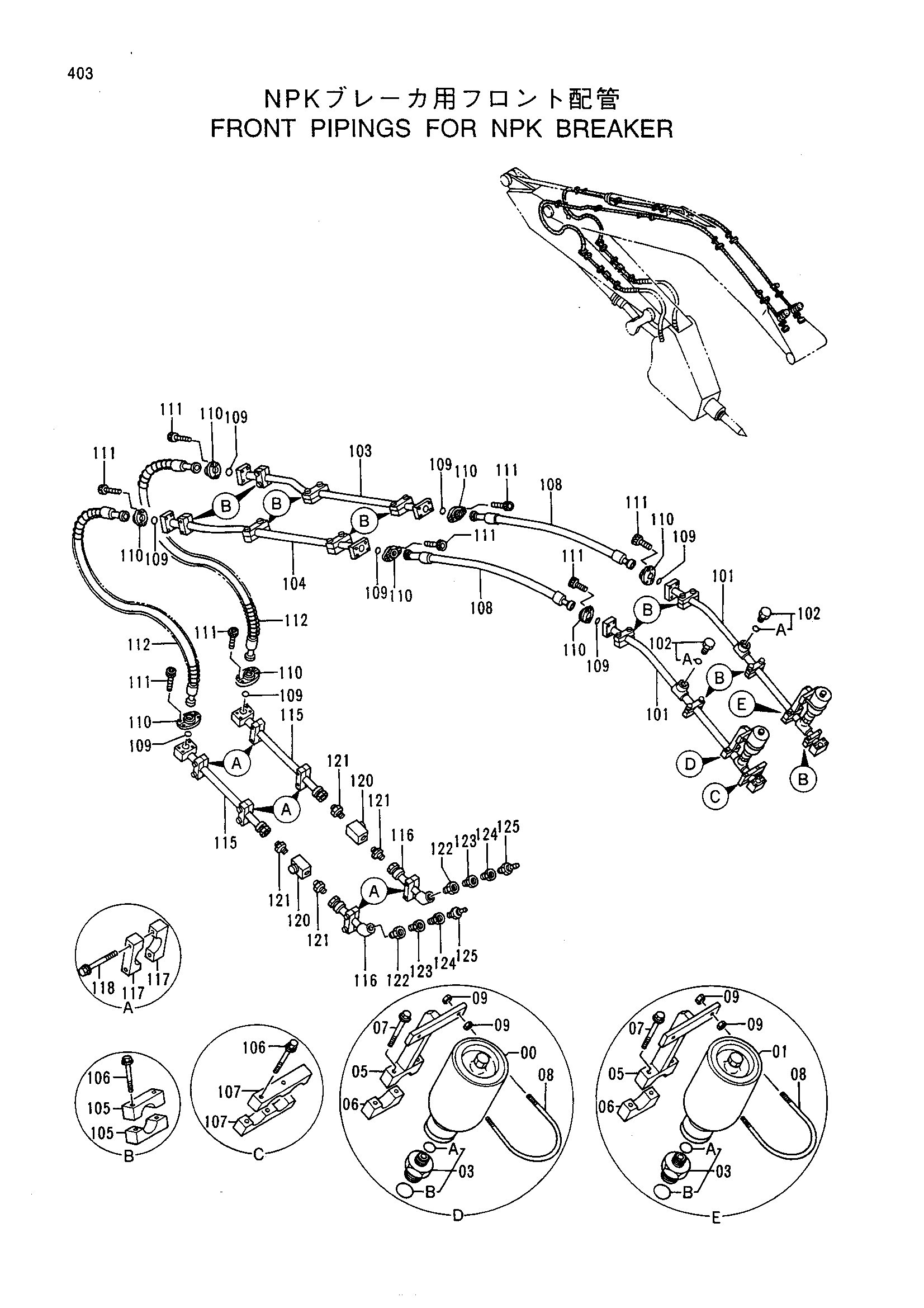

Заводская схема «Форнт трубопроводы для NPK гидромолот» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377378 | Гидроаккумулятор | 1 |
| 01 | 4284867 | Гидроаккумулятор | 1 |
| 03 | 4318302 | Адаптер | 2 |
| 03A | 4509181 | Уплотнительное кольцо | 1 |
| 03B | 970860 | Уплотнительное кольцо | 1 |
| 05 | 8056999 | Кронштейн | 2 |
| 06 | 4317910 | Хомут трубки | 2 |
| 07 | J011255 | Болт с шайбой | 4 |
| 08 | 4289010 | U-образный болт | 2 |
| 09 | J950012 | Гайка | 8 |
| 101 | 8061291 | Трубка | 2 |
| 102 | 4154693 | Пробка | 4 |
| 102A | 970860 | Уплотнительное кольцо | 1 |
| 103 | 8061292 | Трубка | 1 |
| 104 | 8061293 | Трубка | 1 |
| 105 | 4334364 | Хомут трубки | 22 |
| 106 | J011285 | Болт с шайбой | 24 |
| 107 | 4347727 | Хомут трубки | 2 |
| 108 | 4343208 | Шланг | 2 |
| 109 | 4508805 | Уплотнительное кольцо | 8 |
| 110 | 4089703 | Разъёмный фланец | 16 |
| 111 | M341445 | Болт с внутренним шестигранником | 32 |
| 112 | 4343210 | Шланг | 2 |
| 115 | 9743719 | Трубка | 2 |
| 116 | 9732176 | Трубка | 2 |
| 117 | 4334364 | Хомут трубки | 12 |
| 118 | J011285 | Болт с шайбой | 12 |
| 120 | 4239440 | Запорный клапан | 2 |
| 121 | 94-1306 | Адаптер | 4 |
| 122 | 94-1611 | Переходник | 2 |
| 123 | 94-1609 | Втулка | 2 |
| 124 | 94-1601 | Переходник | 2 |
| 125 | 0237418 | Воздушный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
