Основной трубопроводы (3) — HITACHI EX400-3C

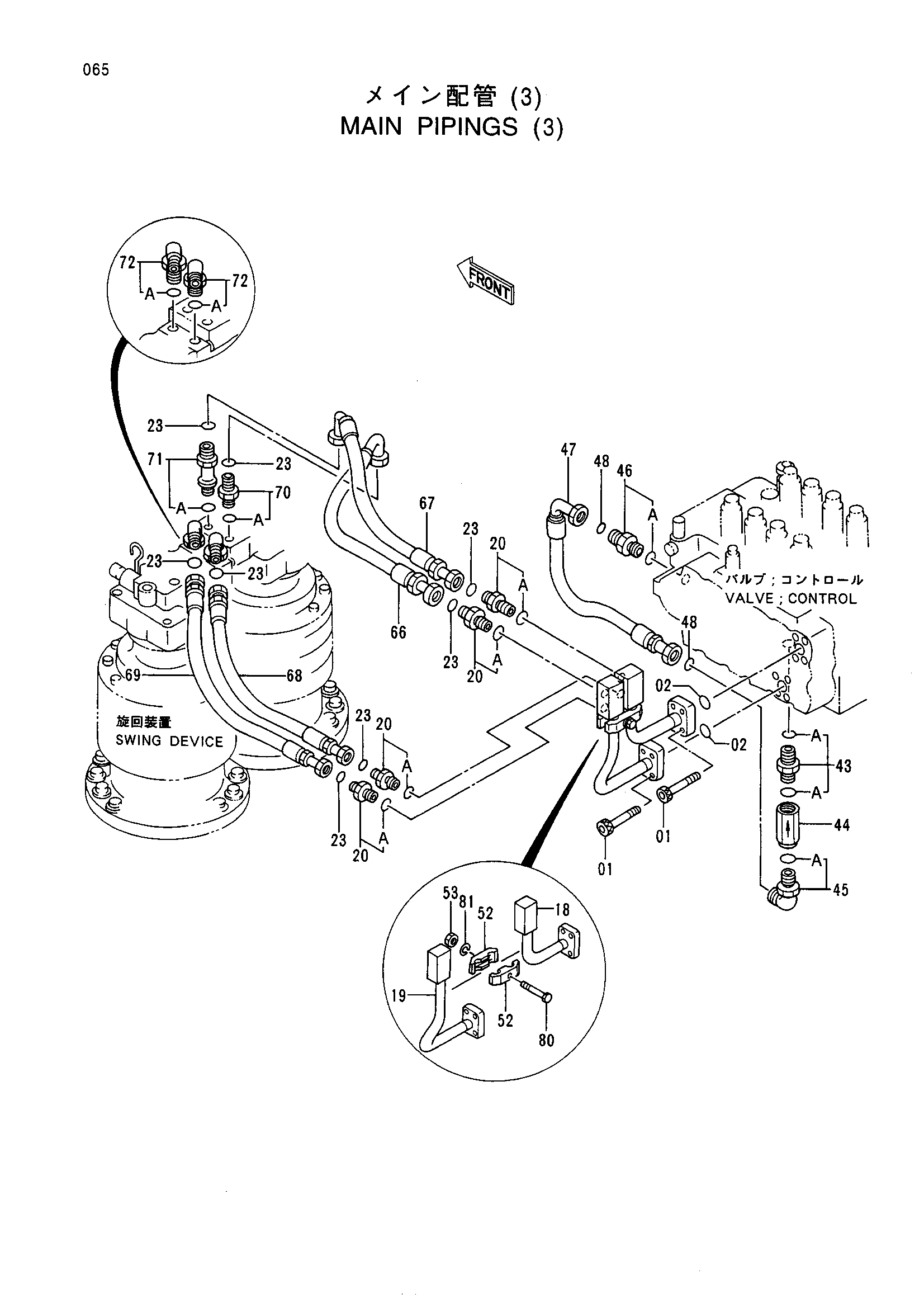

Заводская схема «Основной трубопроводы (3)» для HITACHI EX400-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341445 | Болт с внутренним шестигранником | 8 |
| 02 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | 8038955 | Трубка | 1 |
| 19 | 8055536 | Трубка | 1 |
| 20 | 4189619 | Адаптер | 4 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 8 |
| 43 | 4224932 | Адаптер | 1 |
| 43A | 4506424 | Уплотнительное кольцо | 2 |
| 44 | 4308741 | Обратный клапан | 1 |
| 45 | 4157562 | Угловой штуцер | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4189619 | Адаптер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4309427 | Шланг | 1 |
| 48 | 4187308 | Уплотнительное кольцо | 2 |
| 52 | 4053599 | Хомут трубки | 2 |
| 53 | J950012 | Гайка | 1 |
| 66 | 4247592 | Шланг | 1 |
| 67 | 4247593 | Шланг | 1 |
| 68 | 4188905 | Шланг | 1 |
| 69 | 4197700 | Шланг | 1 |
| 70 | 4189619 | Адаптер | 1 |
| 70A | 4506424 | Уплотнительное кольцо | 1 |
| 71 | 4204661 | Адаптер | 1 |
| 71A | 4506424 | Уплотнительное кольцо | 1 |
| 72 | 4157562 | Угловой штуцер | 2 |
| 72A | 4506424 | Уплотнительное кольцо | 1 |
| 80 | J901270 | Болт | 1 |
| 81 | J590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
